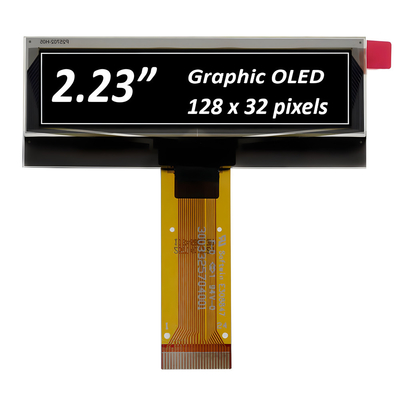

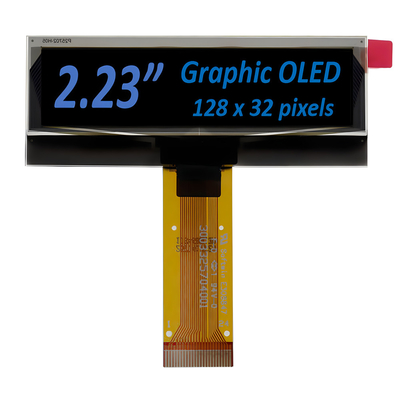

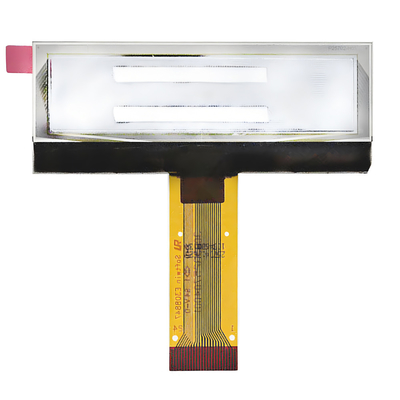

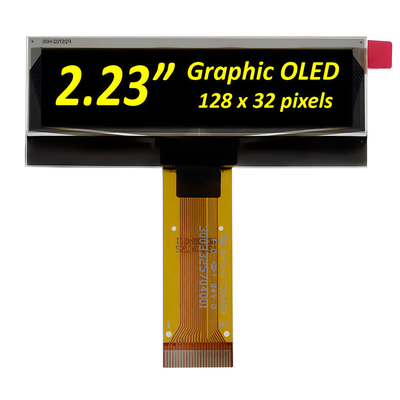

2.23 pollici OLED Display Module 128*32 Dot Matrix PMOLED Screen SSD1305 Driver 24Pin

2Display OLED da.23 pollici 128x32 pixel Introduzione al prodotto

SFOS223XZ-12832PA-N è un modulo di display OLED da 2,23 pollici con uno schermo PMOLED a matrice di punti 128x32 e driver SSD1305.

1. Dimensione e risoluzione del display: questo modulo ha una dimensione del display di 2,23 pollici e una risoluzione di 128x32 pixel,adatti a scenari di applicazione che richiedono una visualizzazione chiara di testo e immagini di piccole dimensioni.
2. Chip driver: SSD1305 è un chip driver OLED comunemente utilizzato che supporta più modalità e interfacce di visualizzazione, tra cui SPI e I2C, fornendo prestazioni di visualizzazione stabili.
3. Tipo di interfaccia: questo modulo fornisce in genere un'interfaccia a 24 pin e supporta protocolli di comunicazione multipli come SPI e I2C,rendendo facile la connessione e il trasferimento di dati con diversi microcontrollori.
4. Display color: generalmente display monocromo, come bianco, blu o giallo, ma in alcuni modelli, il display a doppio colore può anche essere ottenuto attraverso speciali metodi di guida.
5. Tensione di lavoro: di solito funziona a 3,3 V, compatibile con la logica di livello 3,3 V e 5 V, senza la necessità di chip di conversione di livello aggiuntivi.
6. Consumo energetico: i moduli OLED sono noti per le loro caratteristiche di basso consumo energetico, in particolare quando vengono visualizzati in nero completo, non consumano quasi alcuna energia.
7. Perspettiva: fornisce un angolo di visione super grande superiore a 160 °, garantendo buoni effetti visivi da diverse angolazioni.
8. Temperatura di lavoro: i prodotti di grado industriale hanno generalmente un ampio intervallo di temperatura di lavoro, come -40 °C ~ 85 °C, adatti all'uso in varie condizioni ambientali.
9. Configurazione dell'hardware: il modulo imposta per impostazione predefinita la modalità di comunicazione SPI in fabbrica. Se è richiesta la modalità di comunicazione I2C, potrebbero essere necessarie semplici modifiche dell'hardware.
10. Supporto software: fornisce campioni di programmi per varie piattaforme come Raspberry Pi, STM32, Arduino, ecc., rendendo facile per gli sviluppatori iniziare e sviluppare rapidamente.
11. Scenari di applicazione: adatti a vari sistemi che richiedono HMI, come dispositivi IoT, prodotti di informazione e intrattenimento, siti industriali e industrie militari.

Nelle applicazioni pratiche, potrebbe essere necessario scrivere o utilizzare le librerie esistenti per inizializzare il modulo di visualizzazione, impostare i parametri di visualizzazione e inviare dati al modulo di visualizzazione per visualizzare grafica o testo.Per esempio:, potrebbe essere necessario impostare l'area di visualizzazione, lo schermo trasparente, i punti di disegno o le linee, ecc. Quando si sceglie un modulo di visualizzazione OLED, fattori quali il consumo di energia, la risoluzione, il tipo di interfaccia, il colore del display,tensione di funzionamento, e l'intervallo di temperatura deve essere considerato per garantire che soddisfi i requisiti specifici di applicazione.

Specificativi di visualizzazione

1) Modalità di visualizzazione: Matrice passiva

2) Colore del display: monocromo (azzurro)

3) Impiego di guida: 1/32 Impiego

Specifiche meccaniche

1) Disegno di linea: secondo il disegno di linea allegato

2) Numero di pixel: 128 × 32

3) Dimensione del pannello: 62,0 × 24,0 × 2,0 (mm)

4) Area attiva: 55,02 × 13,1 mm

5) Pitch dei pixel: 0,43 × 0,41 (mm)

6) Dimensione dei pixel: 0,41 × 0,39 (mm)

Disegno di contorno

Classificazione massima assoluta

Caratteristiche ottiche

Caratteristiche della corrente continua

Caratteristiche elettriche

Immagine del prodotto

Impianti di fabbrica e certificati
