Dettagli:
|
| Prodotto: | 2Display OLED da.42 pollici (2.4") | Risoluzione: | 128x64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Zona attiva: | 55.01 ((L) x 27.5 ((W) (mm) |
| Passo pixel: | 00,43 x 0,43 (mm) | Metodo di guida: | 1/64 Ciclo di lavoro |
| Temp. operativa: | -40 ° C a +70 ° C. | Numero pin: | 7 perni dell'intestazione |
| Interfaccia: | Interfaccia SPI | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | 2Pannello di controllo OLED da 42 pollici,SSD1309 scheda di controllo OLED,Modulo di visualizzazione SPI OLED a 7 pin |
||
Introduzione al prodotto
La scheda di controllo OLED con interfaccia SPI a 7 pin da 2,42 pollici è una scheda di controllo che integra la tecnologia di visualizzazione OLED ad alte prestazioni, adatta per scenari applicativi che richiedono un elevato contrasto, un design ultrasottile e soluzioni di visualizzazione a basso consumo energetico. La scheda di controllo è dotata di chip driver SSD1309 / SPD0301, che supporta la comunicazione a doppia interfaccia SPI/I2C, offrendo agli utenti opzioni di connessione flessibili.
Parametri tecnici
Dimensione dello schermo: 2,42 pollici
Risoluzione: 128 × 64 pixel

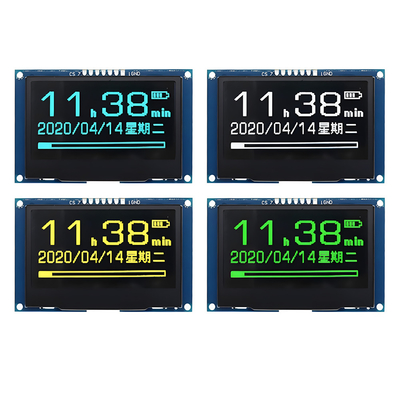

Colore del display: bianco, giallo, verde e blu opzionali
Chip di controllo: SSD1309/SPD0301
Interfaccia di comunicazione: SPI/I2C
Interfaccia fisica: GH1.25 7Pin
Tensione di esercizio: 3,3 V/5 V
Dimensione del display: 55,01 × 27,49 mm
Dimensione del prodotto: 61,50 × 39,50 mm
Caratteristiche del prodotto
Alto contrasto: le caratteristiche auto-luminose dell'OLED con interfaccia SPI a 7 pin da 2,42 pollici offrono un contrasto estremamente elevato ed eccellenti effetti di visualizzazione.
Ultra sottile e leggero: grazie al principio auto-luminoso dell'OLED, non è necessaria la retroilluminazione, rendendo la scheda di controllo più sottile e leggera.
Funzionamento a basso consumo energetico: l'OLED da 2,42 pollici non consuma energia quando visualizza il nero, il che aiuta a ridurre il consumo energetico complessivo.
Ampio angolo di visione: l'OLED da 2,42 pollici offre un ampio angolo di visione di oltre 170 °, garantendo una visione chiara da diverse angolazioni.
Risposta rapida: il tempo di risposta rapido dell'OLED con interfaccia SPI a 7 pin da 2,42 pollici è adatto per applicazioni con immagini dinamiche e aggiornamenti rapidi.
Supporto della comunicazione SPI/I2C: compatibile con due protocolli di comunicazione, comodo per il collegamento con vari microcontrollori.
Supporto software
Fornire un supporto completo per lo sviluppo software, tra cui:
Dati di routine: fornire codice di esempio per piattaforme come Raspberry Pi, Arduino, STM32, ESP32, ecc.
Protocollo di comunicazione: fornire dettagli di implementazione per i protocolli di comunicazione SPI e I2C.
Libreria grafica: supporta funzioni di disegno grafico di base e visualizzazione di testo.
Supporto font: integrato in più font per soddisfare le esigenze di visualizzazione di diverse lingue e caratteri.
Disegno del contorno
![]()

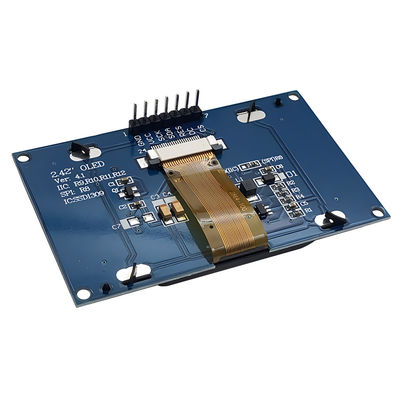

Definizione dei pin dell'interfaccia (connessione hardware)
| Pin | Simbolo | Descrizioni |
| 1 | GND | Massa del circuito logico |
| 2 | VDD | Alimentazione per la logica |
| 3 | SCK | Ingresso clock seriale. |
| 4 | SDA | Ingresso dati seriali. |
| 5 | RST | Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, viene eseguita l'inizializzazione del chip. Mantenere questo pin alto durante il normale funzionamento. |
|
6 |
DC |
Questo pin è il pin di controllo Dati/Comando. Quando il pin è alto e la modalità interfaccia seriale è selezionata, i dati su SDIN verranno interpretati come dati. Quando è basso, i dati su SDIN verranno trasferiti al registro dei comandi. |
| 7 | CS | Selezione chip. Il chip viene selezionato quando CS0 = “L” . |
Valori massimi assoluti
|
Parametro |
Simbolo | Min | Max | Unità |
| Tensione di alimentazione per la logica | VDD | -0.3 | 4 | V |
| Tensione di alimentazione per il display | VCC | 8 | 17 | V |
| Temperatura di esercizio | TOP | -40 | 70 | .C |
| Temperatura di stoccaggio | TSTG | -40 | 85 | .C |
| Durata (220 cd/m2) | 13.000 | - | ora | |
| Durata (200 cd/m2) | 15.000 | - | ora | |
|
Durata (180 cd/m2) |
16.000 | - | ora |
Specifiche elettriche
|
Caratteristiche |
Simbolo | Condizioni | Min | Typ | Max | Unità |
| Consumo di corrente in modalità normale | Tutti i pixel accesi | - | 17 | 25 | mA | |
| Consumo di corrente in modalità standby | Modalità standby 10% pixel accesi | - | 0.5 | 1.5 | mA | |
| Consumo energetico in modalità normale | Tutti i pixel accesi | - | 71.5 | 97.5 | mW | |
| Consumo energetico in modalità standby | Modalità standby 10% pixel accesi | - | 6.5 | 19.5 | mW | |
| Luminosità | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Bianco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contrasto in camera oscura | CR | - | 2000:1 | - | - | |
|
Angolo di visione
|
- | 160 | - | - | gradi |

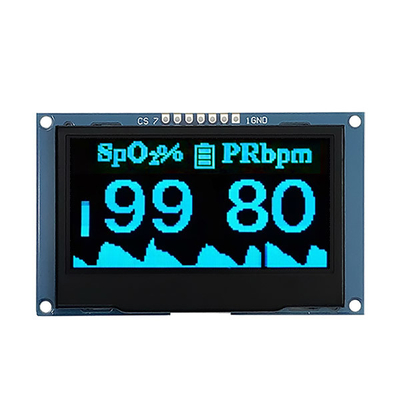

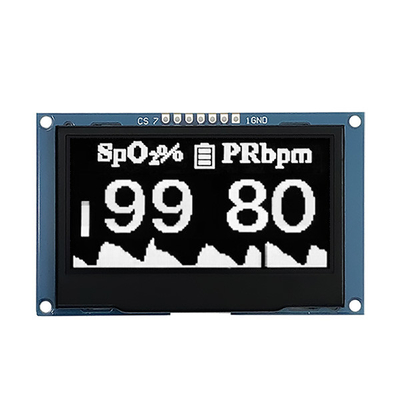

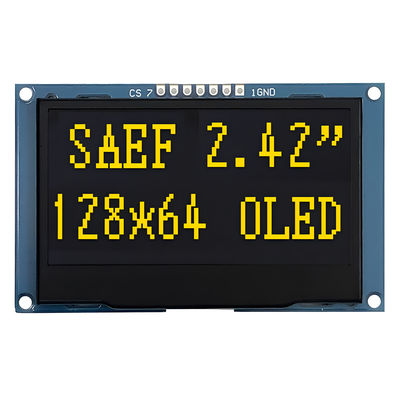

Immagine del prodotto
![]()
![]()
![]()
![]()
Condizioni di test di affidabilità
|
Articolo |
Condizioni |
Criteri |
| Funzionamento ad alta temperatura | 70.C, 240 ore |
Le funzioni operative funzionano. |
| Funzionamento a bassa temperatura | -40.C, 120 ore | |
| Stoccaggio ad alta temperatura | 85.C, 120 ore | |
| Stoccaggio a bassa temperatura | -40.C, 120 ore | |
| Funzionamento ad alta temperatura/umidità | 65.C, 90% RH, 120 ore | |
|
Shock termico |
-40°C ~85°C (-40°C /30min; transito /3min; 85°C /30min; transito/3min) 1 ciclo: 66min, 100 cicli |
