Dettagli:
|
| Prodotto: | 0.96 pollici OLED + 4 pin PCB | Risoluzione: | pixel 128x64 |
|---|---|---|---|
| Display colore: | Bianco/Azzurro/Giallo Blu Fontz | Struttura: | COG + PCB |
| interfaccia: | I2C(IIC) | Direzione di visione: | Tutti gli angoli di visione (85/85/85/85) |
| Il contorno Dim.: | 24.7 × 27 × 3,6 mm | Connessione: | Pini di intestazione |
| Numero di pin: | 4 perni | Temperatura operativa.: | -40°C a +85°C |
| Tutta la vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 0Display OLED da.96 pollici,Display OLED bianco,Display OLED a 4 pin I2C |
||
SFOM096YZ4-12864WB-02 Specifica.pdf
Introduzione del prodotto
0L'OLED da 96 pollici con PCB a 4 pin è un modulo di visualizzazione miniaturizzato ampiamente utilizzato nei sistemi embedded e nei dispositivi elettronici portatili.Questo tipo di schermo gioca un ruolo importante in settori quali gli orologi intelligenti, monitor sanitari e attrezzature industriali grazie alle sue piccole dimensioni, al basso consumo energetico e all'elevato contrasto.fornire agli utenti una visualizzazione delle informazioni intuitiva.
Inoltre, i driver IC per OLED da 0,96 pollici con moduli PCB a 4 pin come SSD1306, SSD1315 ecc., a causa del loro design standardizzato, migliorano ulteriormente la loro versatilità su vari dispositivi.Questo elevato livello di compatibilità offre grande convenienza agli utenti quando progettano sistemi incorporati o progetti fai-da-te.
Caratteristiche
0Prodotti OLED da 96 pollici con PCB a 4 pin hanno in genere le seguenti specifiche tecniche:
Disegno di contorno
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione | |
| 1 | GND | Questo e' un perno di terra, deve essere collegato alla terra. | |
| 2 | VDD | Questo è un pin di alimentazione di tensione. deve essere collegato alla sorgente. | |
| 3 | SCL | Questo ingresso di orologio seriale SCL | |
| 4 | SDA | Questo ingresso di dati seriali SDA | |
Caratteristiche elettro-ottiche
| Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
| Luminanza di funzionamento | L | 80 | 100 | - | cd/m2 | Tutti i pixel accesi | |
| Consumo di energia | P | - | 50 | 60 | mW |
30% di pixel accesi |
|
| Frequenza del fotogramma | Fr | - | 105 | - | Hz | - | |
|
Colore Coordinate |
Blu | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Camera oscura |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Tempo di risposta |
Alzati. | Tr | - | 10 | - | noi | - |
| Decadimento | Td | - | 10 | - | noi | - | |
| Rapporto di contrasto | Cr | 10000:1 | - | - | - | Camera oscura | |
| Angolo di visione | θ |
160 | - | - | Grado | - | |
| Tempo di vita operativo | In alto | 22000 | - | - | Orari | L= 80 cd/m2 | |

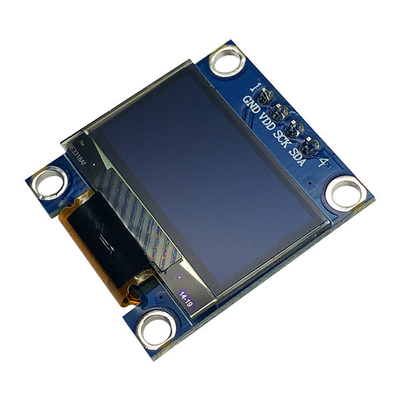

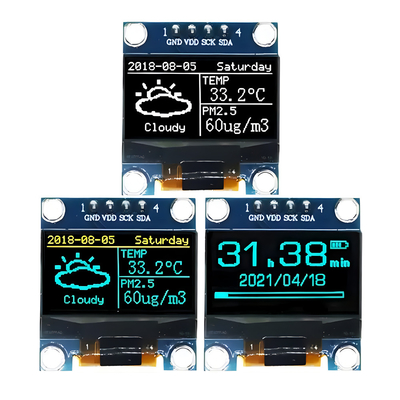

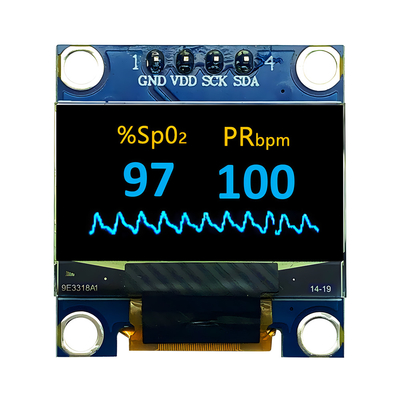

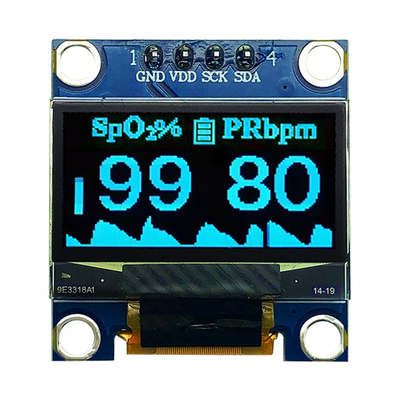

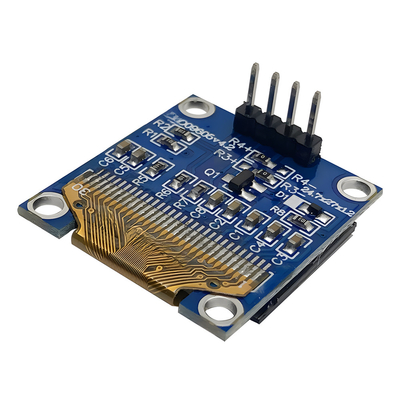

Immagine del prodotto
Prova di affidabilità
| - No, no, no, no. | Articolo | Condizione | Quantità |
| 1 |
Immagazzinamento ad alta temperatura (HTS) |
85 ± 2 °C, 200 ore | 3 |
| 2 |
Funzionamento ad alta temperatura (HTO) |
80±2°C, 96 ore | 3 |
| 3 |
Immagazzinamento a bassa temperatura (LTS) |
-40±2°C, 200 ore | 3 |
| 4 |
Funzionamento a bassa temperatura (LTO) |
-40±2°C, 96 ore | 3 |
|
5 |
Alte temperature eImmagazzinamento di umidità(HTHHS) |
50±3°C, 90%±3%RH, 120 ore |
3 |
|
6 |
Sconto termico (non funzionante) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 cicli |
3 |
| 7 | Vibrazione (imballaggio) |
10~55~10Hz, ampiezza 1,5 mm, 1 ora per ciascuna direzione x, y, z |
1 Cartone |
| 8 | Sgombero (imballaggio) | Altezza: 1 m, ogni volta per 6 lati, 3 bordi, 1 angolo | 1 Cartone |
| 9 | ESD (alloggiamento del prodotto finito) | ±4kVR:330Ω; C:150pF 10 volte, scarica d'aria | 3 |
Confronto con i concorrenti
Nel mercato degli OLED da 0,96 pollici con prodotti PCB a 4 pin ci sono molti concorrenti con vantaggi e caratteristiche differenti.La TECNOLOGIA SAEF presenta i seguenti vantaggi:
Tecnologia e capacità di innovazione:La SAEF ha una profonda accumulazione di tecnologia OLED, che può fornireprodotti ad alta risoluzione ed eccellenti prestazioni cromatiche, lanciando continuamente prodotti innovativi per soddisfare la domanda del mercato.
Capacità e filiera:La SAEF dispone di una forte capacità produttiva e di un sistema completo della catena di approvvigionamento, che può garantire un approvvigionamento stabile dei prodotti e rispondere rapidamente ai cambiamenti del mercato.
Servizi personalizzati:SAEF può fornire servizi personalizzati per progettare e produrre prodotti OLED da 0,96 pollici con PCB a 4 pin di specifiche specifiche in base alle esigenze del cliente,soddisfacendo i requisiti di scenari di applicazione specifici.
Influenza del marchio:Il marchio SAEF ha un maggiore riconoscimento e fiducia sul mercato e i nostri prodotti possono attirare più attenzione del mercato e la scelta dei clienti.
