Dettagli:
|
Prodotto: | 0Display OLED da.96" | Numero di pixel: | pixel 128x64 |
---|---|---|---|
IC del driver: | SSD1315 o equivalente | Modalità di visualizzazione: | Matrice passiva |
Display colore: | Monocromo (bianco) | Dovere di guida: | dovere 1/64 |
Dimensione del pannello: | 24.7 x 16.6 x 1.3 (mm) | Area attiva: | 21.74 x 11.175 (mm) |
Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | SPI/I2C/8080 |
Connessione: | Collegamento | Numero di pin: | 30 pin (può essere personalizzato) |
Temperatura operativa.: | -40°C - +70°C | Temperatura di stoccaggio.: | -40°C - +85°C |
Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Display OLED 128X64,Display OLED SPI,Display OLED da 30 pin |
Prezzo all'ingrosso Display OLED da 0,96 pollici Introduzione del prodotto
Lo schermo OLED da 0,96 pollici è un piccolo dispositivo di visualizzazione auto-luminoso ampiamente utilizzato in vari dispositivi e strumenti intelligenti a causa del suo peso leggero, basso consumo di energia, alto contrasto,e caratteristiche dell'angolo di visione ampioI display OLED da 0,96 pollici utilizzano in genere chip driver SSD1315 / SSD1306 e supportano più modalità di interfaccia, tra cui 6800 e 8080 parallele, SPI seriale a 3 o 4 fili e modalità di interfaccia IIC.Questo tipo di schermo ha caratteristiche auto luminose e non richiede una retroilluminazione, con conseguente migliore prestazione del display, velocità di risposta più veloce e un angolo di visione più ampio.
Il display OLED da 0,96 pollici prodotto da SAEF TECHNOLOGY è ampiamente utilizzato in smartphone, smartwatch, dispositivi di monitoraggio della salute, sistemi di controllo industriale, console di gioco portatili,e altre occasioni che richiedono piccoli ed efficienti displayCon il continuo progresso della tecnologia e l'aumento della domanda di mercato, la domanda di energia elettrica è aumentata in modo significativo.Il display OLED da 96 pollici della SAEF TECHNOLOGY dovrebbe essere ulteriormente ottimizzato e migliorato in termini di prestazioni del displayNel frattempo, con il rapido sviluppo dell'Internet delle cose e dei dispositivi indossabili, il mercato dei dispositivi è in fase di sviluppo.le prospettive di applicazione di tali piccoli display OLED saranno ancora più ampie.
Con il supporto della produzione su larga scala, SAEF TECHNOLOGY controlla i costi di produzione e ottimizza i processi di produzione, con conseguenti costi estremamente bassi per i prodotti OLED di piccole dimensioni da 0,96 pollici,soddisfare le esigenze di un gran numero di utilizzatori per la produzione in serie.
Caratteristiche
Articolo 2 | Specificità | Unità |
Numero modello. | SFOS096XZ-7120AP | |
Dimensione diagonale | 0.96 | Inch |
Risoluzione | 128x64 | Punti |
Area attiva | 21.740 ((W) x 11.175 ((H) | mm2 |
Dimensione del profilo | 24.70 ((W) x 16.60 ((H) | mm2 |
Pitch dei pixel | 0.170 ((W) x 0.175 ((H) | mm2 |
Dimensione dei pixel | 0.150 ((W) x 0,150 ((H) | mm2 |
IC del driver | SSD1315Z | - |
Display colore | Bianco | - |
Scala grigia | 1 | Un po '. |
Interfaccia | 4-SPI/I2C/8080 | - |
Tipo di pacchetto IC | COG | - |
Tipo di connessione del modulo | Soldato | - |
Spessore | 1.30 ± 0.1 | mm |
Peso | TBD ± 10% | g |
Compiti | 1/64 | - |
Disegno di contorno
Definizione del pin dell'interfaccia
- No, no. | Il simbolo | Descrizione |
1 | NC | Nessun collegamento. |
2 | C1N |
CXP/CXN-Pin per condensatore della pompa di carica;Conneggere l'uno all'altro con un condensatore |
3 | C1P | |
4 | C2P | |
5 | C2N | |
6 | VBAT | Fornitura di alimentazione per il circuito di regolazione della pompa di carica. |
7,10 | NC | Nessuna connessione |
8 | VSS | Questo è un perno di terra. |
9 | VDD | Pin di alimentazione per il funzionamento logico del nucleo. |
11 | BS1 |
Pini di selezione dell'interfaccia del bus MCU. |
12 | BS2 | |
13 | CS | Questo è l' input di selezione del chip. |
14 |
Risorse rinnovabili |
Ripristinare l'ingresso del segnale.quando il pin viene tirato ALTO, l'inizializzazione del chip viene eseguita.Mantenere questo pin ALTO ((cioè collegare al VDD) durante il normale funzionamento |
15 |
A0 |
Questo è il pin di controllo Data/Command. Quando viene tirato in alto (cioè connettersi a VDD), i dati a D[7:0] vengono trattati come dati. Quando viene premuto LOW, i dati a D[7:0] verranno trasferiti al registro dei comandi. In modalità I2C, questo pin funge da SA0 per la selezione dell'indirizzo slave. Quando è selezionata l'interfaccia seriale a 3 fili, questo pin deve essere collegato al VSS. |
16 |
WR |
Questo è il pin di ingresso di controllo lettura / scrittura che si collega all'interfaccia MCU. Quando viene selezionata la modalità di interfaccia 8080, questo pin sarà l'ingresso Write (WR#). |
17 |
R & S |
Quando si connette a un microprocessore della serie 8080, questo pin riceve il segnale di lettura (RD#). Quando è selezionata l'interfaccia seriale o I2C, questo pin deve essere collegato al VSS. |
18 ~ 25 |
D0 ~ D7 |
Questi sono bus dati bidirezionali a 8 bit da collegare al bus dati del microprocessore.D1 sarà l'input dei dati di serie: SDIN e D2 devono essere mantenuti NC. Quando è selezionata la modalità I2C, D2, D1 devono essere legati tra loro e servire come SDAout, SDAin in applicazione e D0 è l'ingresso dell'orologio seriale, SCL. |
26 |
IREF |
Questo è il perno di riferimento della corrente di uscita del segmento. Quando viene utilizzato un IREF esterno, un resistore deve essere collegato tra questo pin e il VSS per mantenere la corrente IREF a 30 uA. Quando viene utilizzato l'IREF interno, questo pin deve essere mantenuto NC. |
27 |
VCOMH |
Il pin per il segnale COM deseleziona il livello di tensione. Un condensatore dovrebbe essere collegato tra questo pin e VSS.Com |
28 |
VCC |
Quando la pompa di carica è abilitata, un condensatore deve essere collegato tra questo pin e il VSS. |
29,30 | NC | Nessuna connessione |
Classificazione massima assoluta
Articolo 2 | Min.. | Max.. | Unità |
Voltaggio di alimentazione ((VDD) | - Zero.3 | +4.0 | V. |
Voltaggio di alimentazione (VBAT) | - Zero.3 | +6.0 | V. |
Tensione di alimentazione (VCC) | 0 | +18.0 | V. |
Temperatura di funzionamento (TOP) | - Quaranta. | 70 | °C |
Temperatura di stoccaggio (TST) | - Quaranta. | 85 | °C |
Caratteristiche della corrente continua
Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
Tensione di alimentazione |
IC di tensione di alimentazione logica | VDD | 1.65 | 3.0 | 3.5 | V. |
Voltaggio di alimentazione del regolatore della pompa di carica |
VBAT |
3.0 |
3.3 |
4.5 |
V. |
|
Funzionamento (per pannelli OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V. |
|
Input Voltaggio |
Alta tensione | HIV | 0.8 x VDD | - | VDD | V. |
Basso Voltaggio | VIL | 0 | - | 0.2 x VDD | V. | |
Prodotto Voltaggio |
Alta tensione | VOH | 0.9 x VDD | - | VDD | V. |
Basso Voltaggio | VOL | VSS | - | 0.1 x VDD | V. |

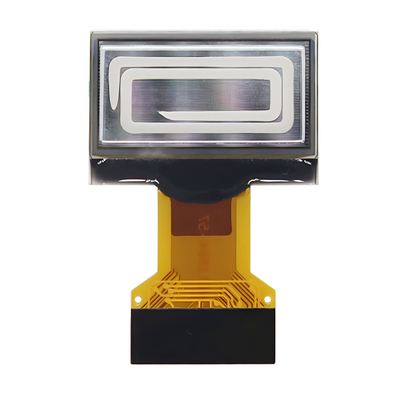

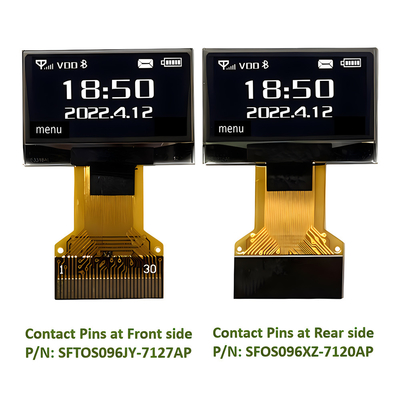

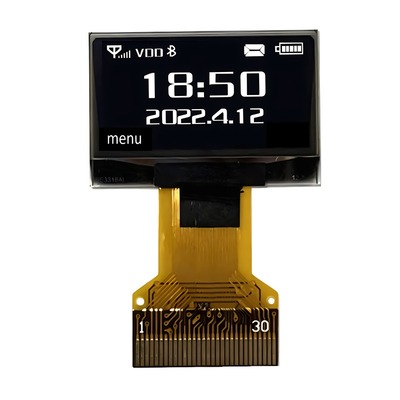

Product Immagini
Prova di affidabilità
- No, no, no, no. | Articolo | Condizione | Quantità |
1 |
Immagazzinamento ad alta temperatura (HTS) |
85 ± 2 °C, 200 ore | 3 |
2 |
Funzionamento ad alta temperatura (HTO) |
70±2°C, 96 ore | 3 |
3 |
Immagazzinamento a bassa temperatura (LTS) |
-40±2°C, 200 ore | 3 |
4 |
Funzionamento a bassa temperatura (LTO) |
-40±2°C, 96 ore | 3 |
5 |
Temperatura elevata / Immagazzinamento ad alta umidità (HTHHS) |
50±3°C, 90%±3%RH, 120 ore |
3 |
6 |
Sconto termico (non funzionante) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 cicli |
3 |
7 | Vibrazione (imballaggio) |
10~55~10Hz, ampiezza 1,5 mm, 1 ora per ciascuna direzione x, y, z |
1 Cartone |
8 | Sgombero (imballaggio) | Altezza: 1 m, ogni volta per 6 lati, 3 bordi, 1 angolo | 1 Cartone |
9 | ESD (alloggiamento del prodotto finito) | ±4kVR:330Ω; C:150pF 10 volte, scarica d'aria | 3 |
