Dettagli:
|
| Prodotto: | 0Modulo di visualizzazione OLED da.49 pollici | Numero di pixel: | Grafica 64x32 |
|---|---|---|---|
| IC del driver: | SSD1315 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Monocromo (bianco) | Dovere di guida: | 1/32 Compiti |
| Dimensione del pannello: | 14.5 x 11,6 x 1,227 (mm) | Area attiva: | 11.18 x 5,58 (mm) |
| Pitch dei pixel: | 00,175 x 0,175 (mm) | Dimensione del pixel: | 00,155 x 0,155 (mm) |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | I2C |
| Connessione: | Saldatura/Hotbar | Numero di pin: | 14 pin (può essere personalizzato) |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 0Display OLED da 49 pollici,Display OLED per applicazioni portatili,Display OLED con interfaccia I2C |
||
0Display OLED da 49 pollici 64*32 punti Introduzione al prodotto
0I prodotti OLED da.49 pollici sono piccoli schermi di visualizzazione ampiamente utilizzati in vari dispositivi e strumenti intelligenti a causa delle loro caratteristiche ultra-sottili, a bassa potenza, ad alto contrasto e ad ampio angolo di visione.Il display OLED da 49 pollici ha in genere una matrice di punti da 64x32 pixel, in grado di visualizzare caratteri bianchi, azionato da un controller SSD1315, supporta l'interfaccia seriale I2C e funziona a tensione di 2,8 V. Questo tipo di schermo,a causa delle caratteristiche auto luminose dell'OLED, non richiedono retroilluminazione, avendo quindi i vantaggi di una carrozzeria ultra-sottile e di un basso consumo di energia.e sono adatti a varie condizioni ambientaliInoltre, lo schermo OLED da 0,49 pollici adotta il metodo di connessione FPC, che facilita la saldatura diretta al PCB senza la necessità di connettori.
0I prodotti OLED da.49 pollici sono molto adatti per dispositivi con requisiti di spazio rigorosi a causa delle loro dimensioni compatte e dell'alta risoluzione.schermi a piccole dimensioni per sistemi di controllo industriale, console di gioco portatili e altre occasioni che richiedono schermi piccoli ed efficienti.I prodotti OLED da 49 pollici sono diventati una delle soluzioni preferite per i moderni piccoli display a causa dei loro vantaggi tecnologici unici e del loro ampio potenziale di applicazioneCon la maturità della tecnologia e l'espansione del mercato, possiamo aspettarci che tali prodotti svolgano un ruolo sempre più importante nei futuri dispositivi intelligenti ed elettronici.
Caratteristiche
Disegno del prodotto
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Funzione |
| Fornitura di energia | |||
| 8 | VDD | P |
Fornitore di energia per la logica |
| 7 | VSS | P |
Sulla base del circuito logico |
| 14 | VCC | P |
Fornitura di alimentazione per il pannello OEL |
| Guidatore | |||
| 12 | IREF | Io... |
Referenza attuale per la regolazione della luminosità |
| 13 | VCOMH | O |
Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. |
| Convertitore CC/DC | |||
|
|
|
|
Fornitura di alimentazione per il circuito del convertitore CC/DC |
|
3/4 |
C1P/C1N |
Io... | Terminale positivo del condensatore di inversione volante Terminale negativo del condensatore di spinta volante I condensatori di pompa di carica sono richiesti tra i terminali.Devono fluttuare quando il convertitore non è utilizzato. |
| Interfaccia | |||
|
|
|
|
Ripristino dell'alimentazione per il controller e il driver |
| 10 | SCL | Io... |
Segnale di dati del bus I2C |
| 11 | SDA | I/O |
Segnale di dati del bus I2C |
| Riserva | |||
|
6 |
VBREF |
- |
NC |
Caratteristiche ottiche
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità | |
|
Brillantezza (VCC fornito esternamente) |
Lbr | Nota 5 | 160 | - | - | cd/m2 | |
|
Brillantezza (VCC generato da DC/DC interno) |
Lbr | Nota 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (bianco) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | ||
| Contrasto della stanza buia | CR | - | 2000:1 | - | |||
| Angolo di visione | - | Libero | - | grado | |||
Caratteristiche della corrente continua
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità | |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 | 3.3 | V. | ||
|
Tensione di alimentazione per il display (Fornito esternamente) |
VCC |
Nota 5 (disattivazione della corrente continua interna) |
7.0 | 7.25 | 7.5 | V. | |
| Tensione di alimentazione per DC/DC | VBAT | Abilitazione DC/DC interna | 3.3 | - | 4.2 | V. | |
| Tensione di alimentazione per il display (generata da DC/DC interno) | VCC |
Nota 6 (Abilitazione DC/DC interna) |
7.0 | - | 7.25 | V. | |
| Input di alto livello | HIV | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V. | |
| Input a basso livello | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V. | |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | VDD | V. | |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDD | V. | |
| Corrente di funzionamento per VDD | IDD | - | 180 | 300 | μA | ||
| Corrente di funzionamento per VCC (VCC alimentato esternamente) |
CPI |
Nota 7 |
- |
5 |
10 |
mA |
|
| Corrente di funzionamento per VBAT (VCC generata da DC/DC interno) | IBAT |
Nota n. 8 |
- |
10 |
15 |
mA |
|
| Corrente in modalità di riposo per VDD | IDD, SLEEP | - | 1 | 5 | μA | ||
| Corrente in modalità di riposo per VCC | ICC, SLEEP | - | 2 | 10 | μA | ||

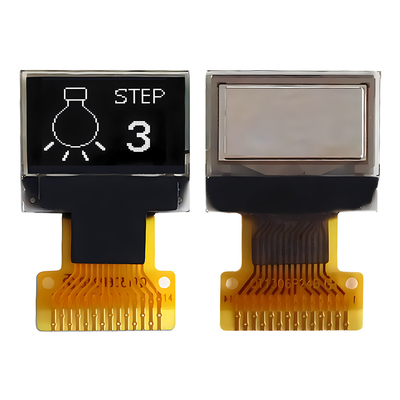

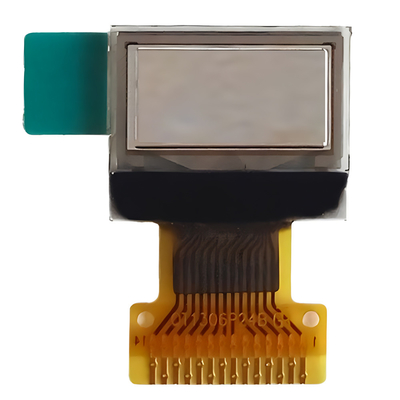

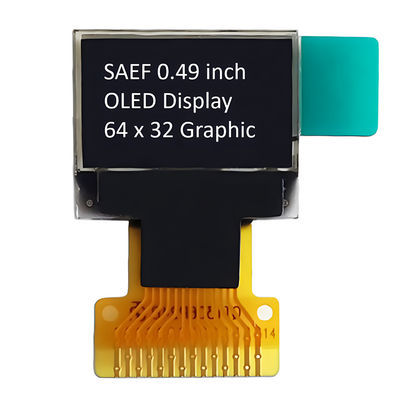

Immagine del prodotto
Contenuto delle prove di affidabilità
| Articolo | Condizioni | Criteri | |
| Operazione ad alta temperatura | 70°C, 240 ore |
Le funzioni operative funzionano. |
|
| Operazione a bassa temperatura | -40°C, 240 ore | ||
| Immagazzinamento ad alta temperatura | 85°C, 240 ore | ||
| Immagazzinamento a bassa temperatura | -40°C, 240 ore | ||
| Funzionamento ad alta temperatura/umidità | 60°C, 90% RH, 120 ore | ||
| Shock termico |
-40°C <==> 85°C, 24 cicli 60 minuti di permanenza |
||
