Dettagli:
|
| Prodotto: | 5 pollici IPS TFT con CTP | Risoluzione: | 720x1280 punti |
|---|---|---|---|
| Interfaccia: | Mipi | Dispositivo touch: | Pcap |
| Direzione di visione: | IPS Tutti gli angoli di visione | Struttura del PCAP: | GFF |
| Regolatore LCD: | ST7703 | Controller CTP: | GT911 |
| Dimensione di vetro di copertura: | Personalizzabile | Numero di pin: | 30 pin |
| Connessione: | ZIF FPC | Luminanza di superficie: | 350 cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT da 5 pollici,GT911 schermo touch capacitivo,Display TFT a vista completa IPS |
||
5 pollici touchscreen TFT LCD di capacità Introduzione del prodotto
Caratteristiche
| Articolo | Specificità | Unità |
| Dimensione dello schermo | 5.0 | centimetro |
| Numero di pixel | 720RGB ((H) x 1280 ((V) | Pixel |
| Area di visualizzazione | 62.10 ((H) x 110.40 ((V) | mm |
| Pitch dei pixel | 0.0945 ((H) x0.0945 ((V) | mm |
| Dimensione del profilo | 78.56x135.65x2.95 | mm |
| Disposizione dei pixel | Striscia verticale RGB | - Sì. |
| Modalità di visualizzazione | Normalmente nero | - Sì. |
| Direzione di visione (occhio) | Tutti | - Sì. |
| Display colore | 262K | - Sì. |
| Luminanza ((cd/m2) | 350 | nit |
| Rapporto di contrasto | 800:1 | - Sì. |
| Interfaccia | MIPI | |
| Luce di fondo | Tipo di luce laterale a LED | - Sì. |
| IC LCM | ST7703 | |
| CTP IC | GT911 | |
| Temperatura di funzionamento | - 20 ~ 70 | °C |
| Temperatura di conservazione | -30~80 | °C |
Disegno di contorno
Interfaccia Pin definizione
| Il numero di identificazione. | Il simbolo | Funzione |
| 1 | NC | NC |
| 2 | LEDK | Luce posteriore a LED (cathode) |
| 3 | NC | NC |
| 4 | LEDA | Luce posteriore a LED ((Anodo) |
| 5 | NC | NC |
| 6 | GND | Terreno |
| 7 | MIPI_D0N | Dati differenziali MIPI DSI |
| 8 | MIPI_D0P | Dati differenziali MIPI DSI |
| 9 | GND | Terreno |
| 10 | MIPI D1N | Dati differenziali MIPI DSI |
| 11 | MIPI D1P | Dati differenziali MIPI DSI |
| 12 | GND | Terreno |
| 13 | MIPI_CLN | Orologio differenziale MIPI DSI |
| 14 | MIPI_CLP | Orologio differenziale MIPI DSI |
| 15 | GND | Terreno |
| 16 | MIPI D2N | Dati differenziali MIPI DSI |
| 17 | MIPI D2P | Dati differenziali MIPI DSI |
| 18 | GND | Terreno |
| 19 | MIPI_D3N | Dati differenziali MIPI DSI |
| 20 | MIPI_D3P | Dati differenziali MIPI DSI |
| 21-22 | GND | Terreno |
| 23 | NC | NC |
| 24 | GND | Terreno |
| 25 | TE | Segnale di sincronizzazione del quadro |
| 26 | RISET | input di ripristino esterno |
| 27 | IOVCC ((1,8V) | Fornitore di alimentazione 1.8V |
| 28 | VDD ((2,8V) | Fornitura di alimentazione 2,8 V |
| 29-30 | GND | Terreno |
Definizione del pin CTP
| 1 | RST | Ripristino dello schermo touch |
| 2 | SDA | Segnale di dati touch screen |
| 3 | SCL | Segnale dell' orologio sullo schermo tattile |
| 4 | INT | Segnale di interruzione del touch screen |
| 5 | VDD ((2,8V) | Fornitura di alimentazione 2,8 V |
| 6 | GND | Terreno |
Specifica ottica
| Articolo | Il simbolo | Condizione | Min. | Tipo | Max. | Unità | |
| luminosità bianca (centro) | Lv |
Θ=0 Normalmente Visualizzazione Angolo IBL=40mA |
- Non lo so. | 350 | - Non lo so. | cd/m2 | |
| Tempo di risposta | Tr+Tf | - Non lo so. | 10 | 15 | ms | ||
| Rapporto di contrasto | CR | 640 | 800 | - Non lo so. | - Non lo so. | ||
|
Colore Cromaticità (CIE1931) |
Bianco | Wx | 0.283 | 0.303 | 0.323 | ||
| Wy. | 0.303 | 0.323 | 0.343 | ||||
|
Angolo di visione |
- Oh, no. |
L |
CR≥10 |
- Non lo so. | 80 | - Non lo so. | |
| ΘR | - Non lo so. | 80 | - Non lo so. | ||||
|
Ver |
I | - Non lo so. | 80 | - Non lo so. | |||
| ΘD | - Non lo so. | 80 | - Non lo so. | ||||
| Uniformità della luminosità | Media | Θ=0 | 80 | 90 | - Non lo so. | % | |
| Gamma di colori | NTSC | Θ=0 | - Non lo so. | 70 | - Non lo so. | % | |
| Direzione di visione ottica | Tutti | ||||||
Caratteristiche dell'LCD TFT
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| tensione di alimentazione analogica | VDD | 2.4 | 2.8 | 3.3 | V. |
| Tensione di alimentazione digitale | VDDI | 1.65 | 1.8 | 3.3 | |
| Segnale di ingresso Voltaggio | HIV | 0.7VDDI | - | VDDI | V. |
| VIL | GND | - | 0.3VDDI | V. |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente LED | IL | - | 30 | 40 | mA |
| Voltaggio LED | VL | - | 16.8 | 19.2 | V. |
| Tempo di vita dei LED in funzione | Ora | - | 20000 | 40000 | Orario |

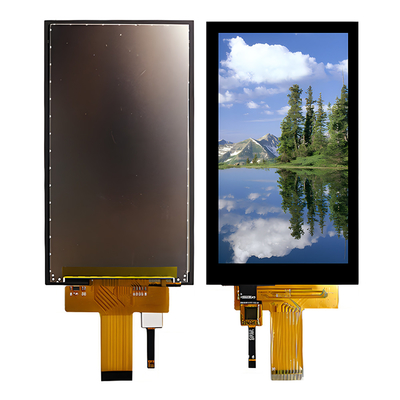

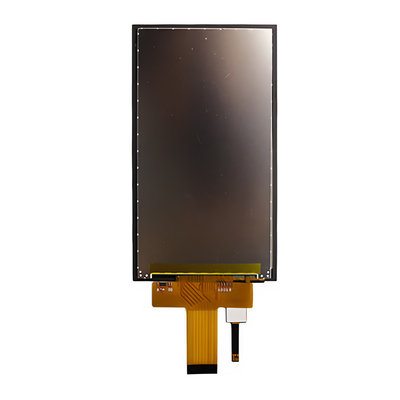

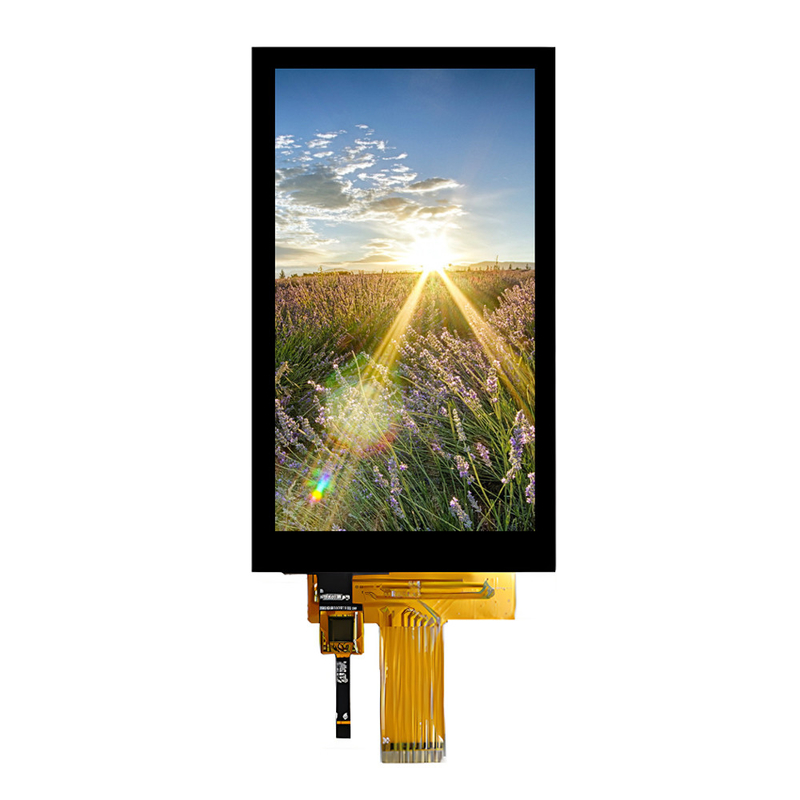

Immagine del prodotto
