Dettagli:
|
| Prodotto: | 0.96 pollici I2C OLED 4 pin | Risoluzione: | pixel 128x64 |
|---|---|---|---|
| Struttura: | COG OLED + PCB | Interfaccia: | I2C facoltativo |
| schermo tattile: | Può essere personalizzato | Direzione di visione: | Tutti gli angoli di visione (85/85/85/85) |
| Il contorno Dim.: | 24.7 × 27 (mm) (TASSA del PCB) | Connessione: | Perni di metallo |
| Numero di pin: | 4 perni | Temperatura operativa.: | -40°C a +85°C |
| Durata di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 12864 Modulo di schede display OLED,modulo dell'esposizione di 128x64 OLED,0.96 pollici OLED Display Board Modulo |
||
SFOM096YZ4-12864WB-02 Specifica.pdf
0Interfaccia I2C OLED da.96 pollici Introduzione al prodotto
Il modulo I2C da 0,96 pollici è un piccolo modulo di display OLED ampiamente utilizzato in vari dispositivi elettronici.Il modulo OLED I2C da 96 pollici è diventato una soluzione di visualizzazione ideale nei prodotti elettronici a causa delle sue eccellenti prestazioni di visualizzazione e delle caratteristiche di basso consumo energetico.
Codice del prodotto:SFOM096YZ4-12864WB-02
Dimensione del display: 0,96 pollici
Risoluzione: 128x64 pixel
Angolo di visione: superiore a 160 °
Opzioni di colore: giallo blu, bianco, blu
Necessità di potenza: 3V/5V
Tipo di segnale: segnale digitale, supporta la comunicazione I2C
Definizioni di pin: GND, VDD, SCK, SDA
Intervallo di temperatura di funzionamento: da -40 °C a 85 °C (di grado industriale)
Consumo di energia: circa 0,08 W quando completamente accesa, circa 0,06 W
L'OLED da 0,96 pollici ha una tecnologia auto luminosa, che non richiede retroilluminazione.L'OLED da 96 pollici ha un consumo energetico estremamente basso, che lo rende particolarmente adatto per dispositivi portatili alimentati a batteria.Livelli logici 3V e 5VSupporta l'interfaccia I2C, solo due cavi di interfaccia dati sono necessari per completare la trasmissione e il controllo dei dati.L'OLED da 96 pollici è ampiamente utilizzato nelle case intelligenti come schermo di visualizzazione dello stato per dispositivi intelligenti, nonché dispositivi indossabili intelligenti per visualizzare informazioni come il tempo e i dati sulla salute; e visualizzare i parametri chiave e così via negli strumenti industriali e nell'automazione industriale.
Caratteristiche
| Prodotto | 0Interfaccia I2C OLED da.96 pollici |
| Numero del modello | SFOM096YZ4-12864WB-02 |
| Schema di guida | Lavorare, 1/64 |
| Direzione di visione | Tutte le prospettive |
| IC del driver | SSD1315 |
| Tensione dell'alimentazione | 3.0V |
| VCC | 12.0V |
| Interfaccia | IIC |
| Dimensione del modulo | 24.70 (L) x27.0 (W) mm (PCB SIZE) |
| Zona di osservazione | 22.74 ((L) x 11,86 (W) mm |
| Area attiva | 210,74 (L) x 10,86 (W) mm |
| Punte di passo | 00,154 (W) x 0,154 (H) mm |
| Dimensione dei punti | 0.17 ((W) x 0,17 ((H) mm |
Disegno di contorno
Definizione del pin dell'interfaccia
| Pin no. | Il simbolo | Descrizioni |
| 1 | GND | Sulla base del circuito logico |
| 2 | VDD | Fornitore di energia per la logica |
| 3 | SCK | Input dell'orologio seriale. |
| 4 | SDA | Input di dati seriali. |
Caratteristiche ottiche
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità | |
|
Brillantezza (VCC fornito esternamente) |
Lbr | Nota 5 | 90 | - | - | cd/m2 | |
|
Brillantezza (VCC generato da DC/DC interno) |
Lbr | Nota 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (bianco) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | ||
| Contrasto della stanza buia | CR | - | 2000:1 | - | |||
| Angolo di visione | - | Libero | - | grado | |||

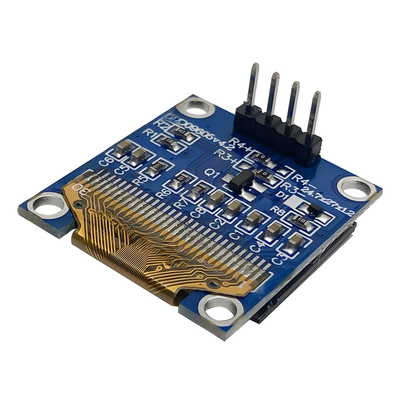

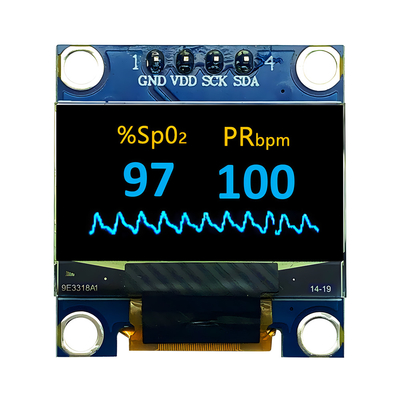

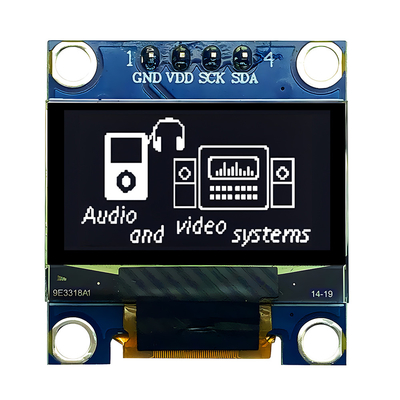

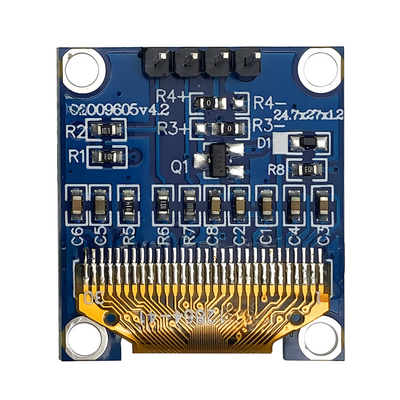

0Interfaccia I2C OLED da.96 pollici Immagini del prodotto
Contenuto delle prove di affidabilità
| Articolo | Condizioni | Criteri | |
| Operazione ad alta temperatura | 70°C, 240 ore |
Le funzioni operative funzionano. |
|
| Operazione a bassa temperatura | - Quaranta.°C, 240 ore | ||
| Immagazzinamento ad alta temperatura | 85°C, 240 ore | ||
| Immagazzinamento a bassa temperatura | - Quaranta.°C, 240 ore | ||
| Funzionamento ad alta temperatura/umidità | 60°C, 90% RH, 120 ore | ||
| Shock termico |
- Quaranta.°C-> 85°C, 24 cicli 60 minuti di permanenza |
||
