Dettagli:
|
| Prodotto: | Standard 128x64 LCM | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Visualizza indicazioni: | Alle sei. | Tipo LCD: | FSTN, positivo |
| Tipo del polarizzatore: | Transflective | dimensione del modulo: | 40.0L×28.0W×4.5H (massimo) |
| zona di osservazione: | 37.0×20.0 (mm) | IC del driver: | ST7567 |
| Numero di pin: | 28 perni | Interfacce: | L'unità MPU della serie 6800 o della serie 8080 |
| temperatura di funzionamento: | da -20°C a +70°C | Tensione di alimentazione: | 3.3V (valore tipico) |
| Tempo di vita: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Dispositivo LCD COG da 128x64 pixel,3.3v COG LCD,FSTN LCD COG positivo |
||

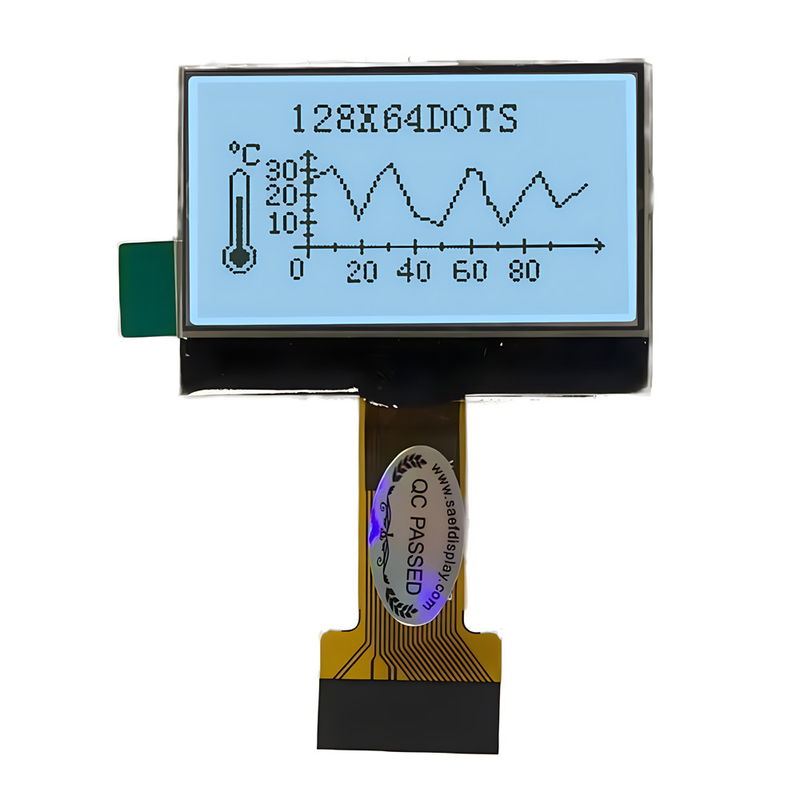

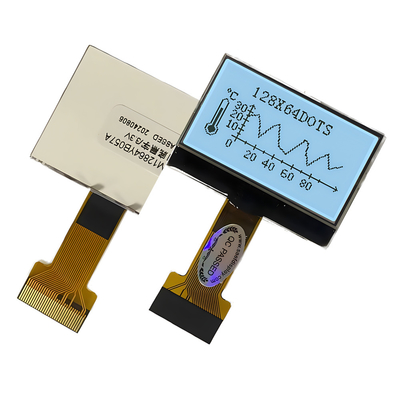

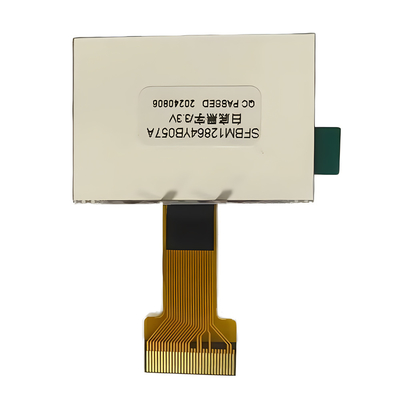

Modulo COG 128X64 Pixel FSTN Positivo 3.3v Introduzione al prodotto
L'LCD COG 128x64 è un modulo di matrice grafica dot a basso costo estremamente utilizzato, grazie al suo basso costo, facilità di utilizzo e facilità di programmazione.SAEFDISPLAY offre ai clienti oltre 1000 prodotti standard di diverse dimensioni (VA) tra cui scegliere, risparmiando loro elevati costi di attrezzatura. Si prega di contattare il nostro team di vendita per le specifiche. Il positivo FSTN COG LCD può essere dotato di retroilluminazione di diversi colori, come giallo, verde, bianco, arancione,sul display LCD negativo 128x64 COG, possono essere aggiunte anche retroilluminazioni bianche, blu e di altri colori,che può migliorare notevolmente il contrasto e l'angolo di visione dello schermo.
Caratteristiche
Specificità meccaniche
| Articolo 1 | Classificazione: | Unità |
| Dimensione del modulo ((L×W×H) | 40.0L x 28.0.0W×4,5 (massimo) H | mm |
| Zona di visualizzazione (W × H) | 37.0 x 20.0 | mm |
| Area effettiva | 128×64 | punto |
| Dot Pitch ((W×H)) | 0.27x0.27 | mm |
| Dimensione dei punti (W × H) | 0.245 x 0.245 | mm |
Disegno
Definizione del pin
| Articolo 1 | SIMBOLO | Livello | FUNZIONE |
| 1 | VDD | +3,3V | Fornitore di energia per la logica |
| 2 | C86 | H/L | H:6800 parallelo L:8080 parallelo |
| 3 | VSS | 0V | Terreno di potenza |
| 4 | V0 | ️ |
Collegare un condensatore tra questo terminale e il terminale VSS |
| 5 | V1 | ️ | |
| 6 | V2 | ️ | |
| 7 | V3 | ️ | |
| 8 | V4 | ️ | |
| 9 | CAP2- | ️ | Collegare un condensatore tra questo terminale e il terminale CAP2 + |
| 10 | CAP2+ | ️ | Collegare un condensatore tra questo terminale e il terminale CAP2 |
| 11 | CAP1- | ️ | Collegare un condensatore tra questo terminale e il terminale CAP1 |
| 12 | CAP1+ | Collegare un condensatore tra questo terminale e il terminale CAP1 + | |
| 13 | CAP3+ | ️ | Collegare un condensatore tra questo terminale e il terminale CAP1 |
| 14 | Vout | Collegare un condensatore tra questo terminale e il terminale VSS o VDD | |
| 15 | VSS | 0V | Terreno di potenza |
|
16 ~ 23 |
D7~D0 |
H/L |
Autobus dati bidirezionale a 8 bit |
|
24 |
/RD |
H/L |
8080 Parallel:Il bus dati è in stato di uscita quando questo segnale è L . 6800 Paralle:Questo è il terminale di ingresso dell'orologio abilitato della MPU della serie 6800. |
|
25 |
/WR |
H/L |
8080 Parallelo:I segnali sul bus dati sono bloccati al bordo ascendente del segnale /WR. 6800 Parallell:H:Read L:Write |
| 26 | A0 | H/L |
H: Indica che da D0 a D7 sono dati visualizzati. L:indica che da D0 a D7 sono dati di controllo. |
| 27 | /RES | H/L | L'operazione di ripristino viene eseguita dal livello del segnale /RES |
| 28 | CS1 | L | Segnale di selezione del chip |
Limite assoluto massimo
| Articolo 2 | Il simbolo | Min. | Max. | Unità | Condizione |
| Tensione di alimentazione | Vdd | 2.5 | 3.6 | V. | Vss=0V |
| Voltaggio di ingresso | Vino | 0 | Vdd | V. | Vss=0V |
| Temperatura di funzionamento | In alto | - Venti | + 70 | °C | Nessuna condensazione |
| Temperatura di conservazione | Tst | - Trenta | + 80 | °C | Nessuna condensazione |
Caratteristiche del retroilluminazione (colore:bianco)
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Condizione |
| Voltaggio in avanti | Vf | 2.8 | 3.0 | 3.2 | V. | IF=45mA Ta=25°C |
| Luminanza | Lv | 280 | 350 | 420 | cd/m2 | |
| Numero di LED | - | - | 3 | - | Pezzo | - |
| Modalità di connessione | P | - | Parallelamente | - | - | - |
