Dettagli:
|
| Prodotto: | Display OLED da 1,5 pollici | Risoluzione: | 128 x 128 |
|---|---|---|---|
| Tipo di vetro: | OLED | Ottica: | Tutti gli angoli di visione 80/80/80/80 |
| Interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: | 33.9 (W) x 37,3 (H) x 1,45 (T) mm |
| Area attiva: | 260,86 (W) x 26,86 (H) mm | temperatura di funzionamento: | -30°C a +80°C |
| Numero di pin: | 25 perni | Controller: | SH1107 o equivalente |
| Modalità di guida: | 1/128 Ciclo di lavoro | Collegamento: | COG+FPC |
| Rapporto di contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 1Modulo di visualizzazione OLED da 0,5 pollici,Modulo di visualizzazione OLED 128x128 |
||
1.5 pollici OLED, 128x128 punti 1,5 pollici OLED Display Introduzione del prodotto
SAEF Technology SFOS150JY-7175AN è un display OLED (Organic Light Emitting Diode) da 1,5 pollici con risoluzione di 128x128 punti.supporta il 6800 e il 8080 a 8 bitSAEF fornisce le versioni ZIF FPC e Hotbar per consentire ai clienti di scegliere il modulo adatto alla propria applicazione.
SFOS150JY-7175AN è un display OLED di struttura COG questo modulo OLED è leggero, a bassa potenza e molto sottile, è adatto per dispositivi per pareti / contatori, applicazioni domestiche, sistema POS, sistema Cloud / IoT,strumenti manuali, dispositivi tecnologici intelligenti, sistemi energetici, automobilistici, sistemi di comunicazione, strumenti medici, ecc. Il modulo OLED può funzionare a temperature comprese tra -30°C e +80°C;le sue temperature di conservazione vanno da -40°C a +85°C.
I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,42" a 5,5" OLED, come micro OLED Display da 0,42", mini OLED Display da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99" OLED da 0,99"Display OLED da 96 pollici, display OLED da 1,5", OLED da 2", OLED da 2,4", OLED da 2,7", OLED da 5,5", e soluzioni di design personalizzate.
DATI FISICI
| - No, no, no. | Articolo 2 | Specificità | Unità |
| 1 | Dimensione diagonale | 1.50 | Inch |
| 2 | Risoluzione | 128 * 128 | Punti |
| 3 | Area attiva | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | Dimensione del profilo | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | Pitch dei pixel | 0.210(W) * 0.210(H) | mm |
| 6 | Dimensione dei pixel | 0.185 ((W) * 0,185 (H) | mm |
| 7 | IC del driver | SH1107G-02 | - |
| 8 | Display colore | Bianco | - |
| 9 | Scala grigia | 1 | Un po '. |
| 10 | Interfaccia | Parallelo / SPI / IIC | - |
| 11 | Tipo di pacchetto IC | COG | - |
| 12 | Tipo di connessione del modulo | ZIF | - |
| 13 | Spessore | 1.45±0.1 | mm |
| 14 | Peso | TBD | g |
| 15 | Compiti | 1/128 | - |
1.5 pollici OLED, 128x128 punti 1,5 pollici OLED Display Disegno del prodotto
Rating massimi assoluti
| Articolo 2 | Un minuto. | - Max, ti prego. | Unità | Commento |
| Voltaggio di alimentazione ((VDD) (VDD) | - Zero.3 | +3.6 | V. | Classificazione massima IC |
| Tensione di alimentazione (VPP) (VPP) | - Zero.3 | +17 | V. | Classificazione massima IC |
| Temperatura di funzionamento (TOP) | - Trenta | 80 | °C |
- |
| Temperatura di stoccaggio (TST) (TST) | - Quaranta. | 85 | °C |
Caratteristiche elettriche
| Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
|
Tensione di alimentazione |
IC di tensione di alimentazione logica | VDD | 1.65 | 3.0 | 3.5 | V. |
| Funzionamento (per pannello OLED) | VPP | 12.5 | 13.0 | 13.5 | V. | |
|
Voltaggio di ingresso |
Alta tensione | HIV | 0.8 * VDD |
- |
VDD | V. |
| Basso Voltaggio | VIL | VSS |
- |
0.2 * VDD | V. | |
|
Voltaggio di uscita |
Alta tensione | VOH | 0.8 * VDD |
- |
VDD | V. |
| Basso Voltaggio | VOL | VSS |
- |
0.2 * VDD | V. | |
Caratteristiche elettro-ottiche
| Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
| Luminanza di funzionamento | L | 80 | 100 | - | cd/m2 | Pixel accesi al 100% | |
| Consumo di energia | P |
- |
120 | 150 | mW | 30% di pixel | |
| Frequenza del fotogramma | Fr |
- |
100 |
- |
Hz |
- |
|
| Coordinate di colore | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Camera oscura |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Tempo di risposta | Alzati. | Tr | - | 10 | - | noi | - |
| Decadimento | Td | - | 10 | - | noi | - | |
| Rapporto di contrasto | Cr | 10000:1 |
- |
- |
- |
Camera oscura | |
| Angolo di visione | △θ | 160 |
- |
- |
Grado |
- |
|
| Tempo di vita operativo | In alto | 20,000 |
- |
- |
Orari | L= 100 cd/m2 | |

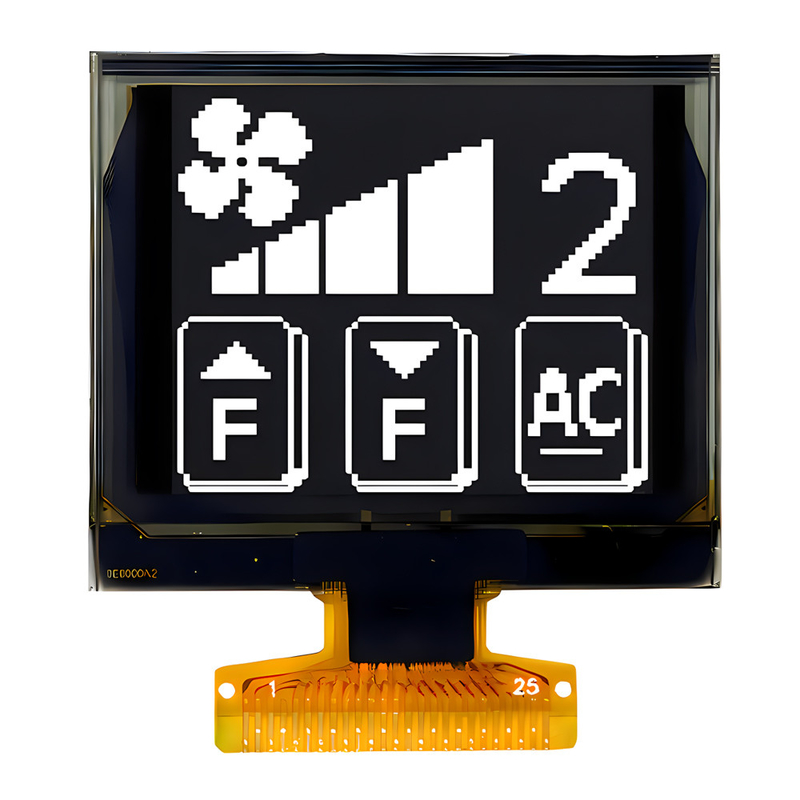

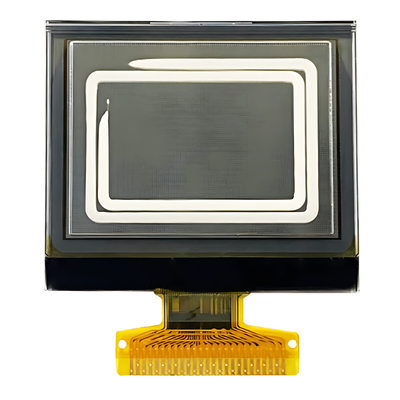

1Display OLED da 0,5 pollici, 128x128 punti 1,5 pollici Immagine del prodotto
