Dettagli:
|
| Prodotto: | 1.45 pollici Full Color OLED | Risoluzione: | 160x128 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Display colore: | Colore completo | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 350,80 x 30,80 x 1,60 (mm) | Area attiva: | 28.78 x 23.024 (mm) |
| Pitch dei pixel: | 00,06 x 0,18 (mm) | temperatura di funzionamento: | -40°C a +70°C |
| Temperatura di stoccaggio.: | -40°C a +85°C | IC del driver: | SSD1333 |
| Tensione di alimentazione per la logica: | 1.65 - 3,5 V | Numero di pin: | 30 pin |
| Compiti: | 1/128 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display OLED da 160x128 pixel,1Display OLED da 45 pollici,Display OLED da 30 pin |
||
1.45 Inch AMOLED 160x128 Dots 30 Pins Introduzione al prodotto
SFOS145TW-7100AN è un display OLED a colori. OLED (Organic Light Emitting Diode) è una tecnologia di nuova generazione con immagini più luminose, più chiare e velocità di risposta più agile.Display OLED SFOS145TW-7100AN da 45 pollici composto da 160 x 128 punti monocromiQuesto modulo OLED è leggero, a basso consumo energetico, di piccole dimensioni e ha diverse interfacce tra cui scegliere; è l'interfaccia SPI, parallela e I2C predefinita.
La dimensione effettiva della superficie (diagonale) di questo prodotto SFOS145TW-7100AN è di 1,45 pollici, la dimensione del modulo è di 35,80 x 30,80 x 1,60 (mm), e la dimensione effettiva della superficie è di 28,78 x 23,024 (mm).Il display OLED da 45 pollici è dotato di IC SSD1333 e ha un rapporto di contrasto elevato di 20000:1. La gamma di tensione dell'alimentazione logica è di 1,65V-3,5V, con un valore tipico di 3V. È molto adatto per applicazioni quali attrezzature mediche, sistemi POS, biancheria, applicazioni domestiche,strumenti industriali, l'automazione, i sistemi di visualizzazione audiovisiva, i prodotti per la cura personale, gli elettrodomestici, i display delle automobili, i display di informazioni dinamiche, ecc.
Specificativi di visualizzazione
1) Display Mode: Matrice passiva
2) Display Color: 262.144 colori (massimo)
3) Impiego alla guida: 1/128 Impiego
Specifiche meccaniche
1) Disegno di contorno: secondo il disegno di contorno allegato
2) Numero di pixel: 160 (RGB) × 128
3) Dimensioni del modulo: 35,80 × 45,30 × 1,60 (mm)
4) Dimensioni del pannello: 35,80 × 30,80 × 1,60 (mm) incl. Polarizzatore anti-abbagliamento
5) Area attiva: 28,78 × 23,024 (mm)
6) Pitch dei pixel: 0,06 × 0,18 (mm)
7) Dimensione dei pixel: 0,04 × 0,164 (mm)
8) Peso: TBD (g) ± 10%

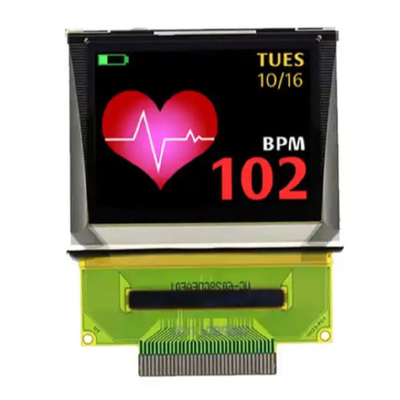

1.45 pollici AMOLED 160x128 punti 30 pin Disegno del prodotto
Definizione del pin
| Numero PIN. | Il simbolo | I/O | Funzione | ||||||||||||||||||||||||
| Fornitore di energia | |||||||||||||||||||||||||||
| 22 | VDD | P |
Fornitore di alimentazione per il circuito logico centrale Questo è un pin di alimentazione della tensione che è regolamentato internamente da VCI. Un condensatore deve essere collegato tra questo pin e VSS in tutte le circostanze. |
||||||||||||||||||||||||
| 5, 25 | VCC | P |
Fornitura di alimentazione per il pannello OEL Questo è il pin di alimentazione di tensione più positiva del chip. fonte esterna. |
||||||||||||||||||||||||
| 23 | VSS | P |
Base del sistema OEL Questo è un pin di terra. Funge anche da riferimento per i pin logici, le tensioni di guida OEL e i circuiti analogici. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Base del circuito analogo Questi sono i pin di terra analogici, dovrebbero essere collegati al VSS esternamente. |
||||||||||||||||||||||||
| Guidatore | |||||||||||||||||||||||||||
| 24 | IREF | Io... |
Referenza attuale per la regolazione della luminosità Questo pin è il pin di riferimento della corrente di segmento. Una resistenza deve essere collegata tra questo pin e VSS. Impostare la corrente a 12,5 μA massimo. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Livello di uscita di tensione elevato per il segnale COM Questo pin è il pin di ingresso per l'alto livello di tensione di uscita per i segnali COM. Il condensatore di tantalio deve essere collegato tra questo pin e il VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Voltaggio di uscita Basso livello per segnale SEG Questo è il perno di riferimento della tensione del segmento. Quando non si utilizza il VSL esterno, questo perno deve essere lasciato aperto e il diodo a terra. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | FR | O |
Segnale di attivazione a frequenza di fotogramma Questo pin invierà un segnale che potrebbe essere utilizzato per identificare lo stato del conducente. |
||||||||||||||||||||||||
| Interfaccia | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Io... |
Protocollo di comunicazione Selezionare Questi pin sono l'ingresso di selezione dell'interfaccia MCU. |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| SPI a 4 fili | 0 | 0 | |||||||||||||||||||||||||
| 8 bit 68XX parallelo | 0 | 1 | |||||||||||||||||||||||||
| 8 bit 80XX parallelo | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Io... |
Ripristino dell'alimentazione per il controller e il driver Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita. |
||||||||||||||||||||||||
| 18 | CS# | Io... |
Selezionare il chip Questo pin è l'ingresso di selezione del chip. Il chip è abilitato solo per la comunicazione MCU quando il CS# è abbassato. |
||||||||||||||||||||||||
|
19 |
D/C# |
Io... |
Controllo dati/comando Questo pin è il pin di controllo Data/Command. Quando il pin è tirato in alto, l'input a D7~D0 viene trattato come dati di visualizzazione. Quando il pin è tirato in bassol'input a D7~D0 verrà trasferito nel registro dei comandi. Quando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati a SDIN vengono trattati come dati. Quando è selezionata la modalità seriale a 3 fili, questo pin deve essere collegato al VSS. Per una relazione dettagliata con i segnali di interfaccia MCU, si rimanda ai diagrammi delle caratteristiche di tempistica. |
||||||||||||||||||||||||
| Interfaccia | |||
|
14 |
E/RD# |
Io... |
Leggere/scrivere Abilitare o leggere Quando si interfaccia con un microprocessore della serie 68XX, questo pin verrà utilizzato come segnale Enable (E).L'operazione di lettura/scrittura viene avviata quando questo pin viene tirato in alto e il CS# è tirato in basso. Quando si connette a un microprocessore 80XX, questo pin riceve il segnale di lettura (RD#). Quando è selezionata la modalità seriale, questo pin deve essere collegato al VSS. |
|
15 |
R/W# |
Io... |
Leggere/Scrivere Selezionare o Scrivere Questo pin è l'ingresso dell'interfaccia MCU. Quando si interfaccia con un microprocessore della serie 68XX, questo pin verrà utilizzato come input di selezione Read/Write (R/W#).Tirare questo perno a ?? alto per la modalità di lettura e tirarlo a basso per la modalità di scrittura. Quando viene selezionata la modalità di interfaccia 80XX, questo pin sarà l'ingresso Write (WR#). Quando è selezionata la modalità seriale, questo pin deve essere collegato al VSS. |
|
6~13 |
D7~D0 |
I/O |
Bus di input/output dei dati host Questi pin sono bus dati bidirezionali a 8 bit da collegare al bus dati del microprocessore.D1 sarà l' input di dati seriali SDIN e D0 sarà l' input di orologio seriale SCLK. I perni non utilizzati devono essere collegati al VSS, ad eccezione di D2 in modalità seriale. |
| Riserva | |||
|
1, 30
|
NC | - |
Pin riservato (pin di sostegno) I perni di supporto possono ridurre le influenze delle sollecitazioni sui perni di funzione. |
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione per il funzionamento | VDD | - Zero.3 | 4 | V. |
| Tensione di alimentazione per i pin di I/O | VDDIO | - Zero.3 | 4 | V. |
| Tensione di alimentazione per il display | VDDH | - Zero.3 | 15 | V. |
| Temperatura di funzionamento | TOP | - Quaranta. | 70 | .C |
| Temperatura di conservazione | TSTG | - Quaranta. | 85 | .C |
| Tempo di vita (100 cd/m2) | 10,000 | - | ora |
Caratteristiche ottiche
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Brillantezza | Lbr | Nota 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (bianco) | (x) (y) | C.I.E. 1931 | 0.260.29 | 0.30 0.33 | 0.340.37 | |
| C.I.E. (rosso) | (x) (y) | C.I.E. 1931 | 0.62.0.28 | 0.66 0.32 | 0.70 0.36 | |
| C.I.E. (verde) | (x) (y) | C.I.E. 1931 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| CIE (blu) | (x) (y) | C.I.E. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Contrasto della stanza buia | CR | - | > 10,000:1 | - | ||
|
Angolo di visione |
-
|
Libero |
-
|
grado |

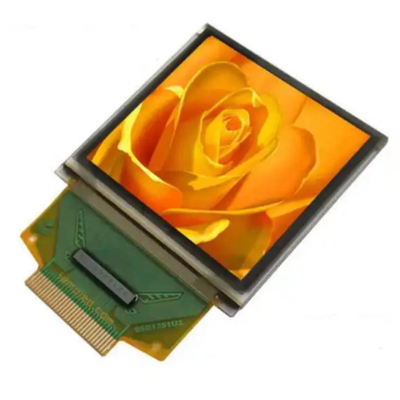

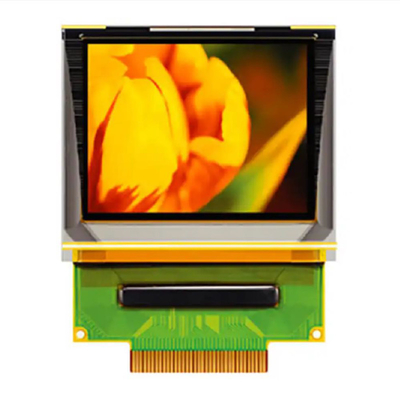

1.45 pollici AMOLED 160x128 punti 30 pin Immagine del prodotto
