Dettagli:
|
| Parole chiave: | 13.3 pollici LCD TFT con CTP | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Interfaccia LCD: | EDP | Luminanza di superficie: | 1000 cd/m2 |
| touch screen: | CTP | Interfaccia PCT: | USB |
| Area attiva: | 293.76 x 165,24 mm | Temperatura operativa.: | -10°C a +60°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione LCD PCAP TFT da 1000 nits,modulo di visualizzazione LCD PCAP TFT da 1920x1080 |
||
A proposito di questo articolo SFTO1330XC-7119A3CT
Migliora la tua esperienza visiva con il modulo di visualizzazione LCD TFT da 13,3 pollici dotato di touchscreen PCAP (Projected Capacitive).Questo display ad alte prestazioni combina immagini mozzafiato e funzionalità touch responsive, che lo rende ideale per una vasta gamma di applicazioni.
Alta risoluzione: godetevi immagini nitide e chiare con una risoluzione di 1920x1080 pixel, fornendo una qualità d'immagine eccezionale per qualsiasi applicazione, sia per uso industriale, dispositivi medici,o chioschi interattivi.
Brillante luminosità: con un livello di luminosità di 1000 nits, questo display garantisce un'ottima visibilità anche in ambienti ben illuminati, rendendolo adatto per applicazioni interne ed esterne.
Tecnologia touchscreen PCAP: la tecnologia Projected Capacitive Touch (PCAP) offre un'esperienza tattile fluida e reattiva, supportando la funzionalità multi-touch per una migliore interazione con l'utente.
Interfaccia EDP: dotato di un'interfaccia DisplayPort (EDP) incorporata, questo modulo di visualizzazione facilita la facile integrazione con vari sistemi, garantendo un trasferimento di dati rapido ed efficiente.
Il modulo di visualizzazione LCD TFT da 13,3 pollici è perfetto per una varietà di usi, tra cui:
Progettato per prestazioni e affidabilità, il modulo LCD TFT da 13,3 pollici con touchscreen PCAP è la soluzione ideale per esperienze visive di alta qualità.eccellente luminosità, e funzionalità touch user-friendly, questo display è stato costruito per soddisfare le esigenze delle applicazioni moderne.
Aggiorna i tuoi progetti oggi con il modulo di visualizzazione LCD TFT da 13,3 pollici e goditi immagini mozzafiato e interazione senza soluzione di continuità che impressioneranno i tuoi utenti!
Specifica del prodotto
|
Caratteristiche |
Dimensione | 13.3 pollici |
| Risoluzione | 1920 (orizzontale) x 1080 (verticale) | |
| Interfaccia | eDP1.2/2.7Gbps/2 corsia | |
| Tipo di connessione | 20455-030E-76 (I-PEX) | |
| Profondità del colore | 16.7M | |
| Tipo di tecnologia | A-si | |
| Display Spec. Pitch dei pixel (mm) | 0.153 x 0.153 | |
| Configurazione dei pixel | Striscia verticale RGB | |
| Modalità di visualizzazione | Normalmente nero | |
| TP Driver IC | NC | |
| Trattamento superficiale LCD | Rivestimento antiriflesso: 3H | |
| Direzione di visione | U/D/L/R:85/85/85/85 | |
| Rapporto di contrasto | 1000:1 | |
| Gamma dei colori | 72% | |
| Luminanza ((cd/m2) | 1000 ((TYP.) | |
| Consumo di energia |
LCD:1.8 (W) (Max) (White Pattern) |
|
| Numeri di LED | 50 LED | |
| Peso (g) | - | |
|
Meccanica |
Disegno (W x H x D) (mm) | 3070,55 x 185,62 x 7,25 mm |
| TP Area visiva dell'obiettivo ((mm) |
294.36 x 165.84 |
|
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 5,25 mm | |
| Area attiva LCD ((mm) | 293.76 x 165.24 | |
| Con/senza TSP | Con TSP |
Disegno esterno
Definizione del pin dell'interfaccia
|
Terminal |
Il simbolo |
Funzioni |
|
|
1 |
NC |
Nessuna connessione |
|
|
2 |
H-GND |
Terreno |
|
|
3 |
LAN1 N |
Collegamento di segnale complementare _Lane1 |
|
|
4 |
LAN1 P |
Vero collegamento di segnale _Lane1 |
|
|
5 |
H-GND |
Terreno |
|
|
6 |
LAN0_N |
Collegamento di segnale complementare _Lane0 |
|
|
7 |
LAN0_P |
Verità di collegamento del segnale _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Verità di collegamento del segnale _Canale ausiliario |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Terreno |
|
|
12 |
LCD_VCC |
Fornitura di alimentazione, 3.3V (tipico) |
|
|
13 |
LCD_VCC |
Fornitura di alimentazione, 3.3V (tipico) |
|
|
14 |
BIST |
Abilitare l'autotest del pannello |
|
|
15 |
H_GND |
Terreno |
|
|
16 |
H_GND |
Terreno |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Pin di segnale |
|
|
18 |
BL_GND |
Terreno ad alta velocità |
|
|
19 |
BL_GND |
Terreno ad alta velocità |
|
|
20 |
BL_GND |
Terreno ad alta velocità |
|
|
21 |
BL_GND |
Terreno ad alta velocità |
|
|
22 |
BL EN |
Lumiera di fondo accesa/spenta |
|
|
23 |
BL PWM |
Dimming PWM della retroilluminazione |
|
|
24 |
NC |
Nessuna connessione |
|
|
25 |
NC |
Nessuna connessione |
|
|
26 |
BL PWR |
Potenza della retroilluminazione |
|
|
27 |
BL PWR |
Potenza della retroilluminazione |
|
|
28 |
BL PWR |
Potenza della retroilluminazione |
|
|
29 |
BL PWR |
Potenza della retroilluminazione |
|
|
30 |
NC |
Nessuna connessione |
|
Specifiche elettriche
|
Parametro |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
Commenti |
|
|
Luminosità superficiale |
800 | 1000 | cd/m2 | |||
|
Tensione dell'alimentazione |
VDD |
3.0 |
3.3 |
V. |
Nota 1 |
|
|
Voltaggio di scorrere di ingresso ammissibile |
VRF |
- |
- |
100 |
mV |
A VDD = 3,3 V |
|
Corrente di alimentazione |
IDD |
- |
- |
mA |
Nota 1 |
|
|
Tensione di ingresso differenziale |
VID |
- |
1320 |
mV |
||
|
Consumo di energia |
0.9 |
|
W |
Nota 1 |
||
|
- |
4 |
- |
W |
Nota 2 |
||
|
- |
4.9 |
- |
W |
|||
Caratteristiche ottiche
| Articolo 2 | Simbolo | Condizione | Specificità | Unità | |||
| Un minuto. | Tipo. | - Max, ti prego. | |||||
| Rapporto di contrasto | CR |
O=0deg |
700 | 1000 | |||
| Luminosità di bianco | Anno di applicazione | 800 | 1000 | cd/m2 | |||
| Tempo di risposta | TR+TF | 30 | 35 | ms | |||
|
Cromaticità |
Rosso | XR | (0,642) | ||||
| YR | (0,333) | ||||||
| Verde | Xg | (0,301) | |||||
| Sì. | (0,621) | ||||||
| Blu | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Bianco | Xw | (0,313) | |||||
| Yw. | (0,329) | ||||||
|
Angolo di visione |
Oh, no. | 11 (tre) ore |
Centro CR≥10 |
80 | 85 |
deg |
|
| 12 ((9 ore) | 80 | 85 | |||||
| Ver. | θ2 ((12 ore) | 80 | 85 | ||||
| θ1 ((6 ore) | 80 | 85 | |||||
| Rapporto NTSC | % | 65 | 72 | % |
|||

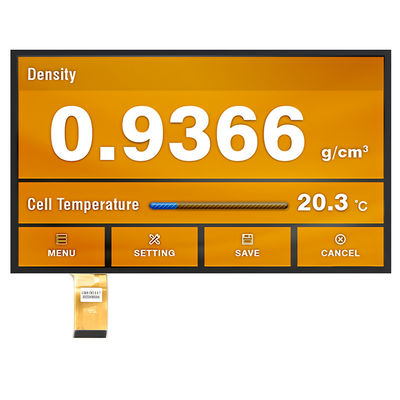

Immagine del prodotto
