Dettagli:
|
| Prodotto: | 2Display TFT rotondo da 0,8 pollici | Risoluzione: | 480 (RGB) x 480 punti |
|---|---|---|---|
| Dispositivo touch: | Dispositivo a schermo sensoriale (CTP) | Direzione di visione: | Angolo di visione completo di IPS |
| IC del driver: | SC7701S | Numero di pin: | 30 pin |
| Connessione: | ZIF | Luminanza di superficie: | 250 cd/m2 (nits) |
| Interfaccia: | RGB 18 bit | Durata di vita del LED: | 40,000 ore |
| Cima:: | da -20°C a +70°C | Dimensione del profilo: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Attivo: | 70.13(W) x70.13(H) mm | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2Display LCD circolare da 0,8 pollici,Display LCD circolare da 480x480 punti |
||
2.8 pollici 480x480 Round TFT LCD Display Module
| Informazioni generali | Specificità | Unità |
| Pannello principale | ||
| Area di visualizzazione ((AA) | 70.128 ((H) *70.128 ((V) (2.8 pollici)) | mm |
| Elemento driver | Matrice attiva TFT a-Si | - |
| Colori di visualizzazione | 16.7M | colori |
| Numero di pixel | 480 ((RGB) *480 | punti |
| Disposizione dei pixel | Striscia verticale RGB | - |
| Pitch dei pixel | 0.180 ((H) *0.180 ((V) | mm |
| Angolo di visione | Tutti | ore |
| Dispositivo IC | ST7701S | - |
| Disposizione dei pixel di colore | Striscia verticale RGB | |
| Modalità di visualizzazione | Trasmettitore/Normalmente nero | - |
| Temperatura di funzionamento | -20 ¢ + 70 | °C |
| Temperatura di conservazione | -30 ¢ + 80 | °C |
Informazioni meccaniche
| Articolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota | |
| Dimensione del modulo | Orizzontale | - | 86.7 | - | mm | - Zero.1 |
| Verticale ((V) | - | 86.7 | - | mm | - Zero.1 | |
| Profondezza ((D) | - | 4.19 | - | mm | ± 0.3 | |
| Peso | - | TBD | - | g | - | |
2.8 pollici 480x480 Round TFT LCD Display Module Disegno
Descrizione del PIN
| Pin NO. | Il simbolo | Livello | Funzione |
| 1 | LEDA | H | Dietroilluminazione + |
| 2 | LEDK1 | L | La retroilluminazione... |
| 3 | LEDK2 | L | La retroilluminazione... |
| 4 | LEDK3 | L | La retroilluminazione... |
| 5 | LEDK4 | L | La retroilluminazione... |
| 6 | VDD 2,8V | H | Fornitore di alimentazione (2,5 - 3,3 V) |
| 7 | IOVCC1.8V | H | Fornitore di alimentazione (1,65-3,3 V) |
| 8 | LCM RST | H/L | Pin di ripristino dell'hardware LCM |
| 9 | TE | H/L | Potenza dell'effetto lacerante |
| 10 | PWM | H/L | L'illuminazione di fondo accesa/spenta. |
| 11 | GND | L | Terreno |
| 12 | D0P | H/L | HSSI_D0+ sono linee differenziali di segnale di dati. |
| 13 | D0N | H/L | HSSI_D0- sono linee differenziali di segnale di dati. |
| 14 | GND | L | Terreno |
| 15 | D1P | H/L | HSSI_D1+ sono linee differenziali di segnale di dati. |
| 16 | D1N | H/L | HSSI_D1- sono linee differenziali di segnale di dati. |
| 17 | GND | L | Terreno |
| 18 | CP | H/L | HSSI_CLK+ sono linee differenziali di segnale di dati. |
| 19 | Cn | H/L | HSSI_CLK- sono linee di segnale differenziale. |
| 20 | GND | L | Terreno |
| 21 | NC | NC | |
| 22 | GND | L | Terreno |
| 23 | NC | NC | |
| 24 | GND | L | Terreno |
| 25 | TP-INT | H/L | Pin di interruzione |
| 26 | TP-SDA | H/L | Pin di ingresso dei dati seriali |
| 27 | TP-SCL | H/L | Input di orologio seriale |
| 28 | TP-REST | H/L | TP Hardware reset pin |
| 29 | TP-VCC | H/L | Fornitore di alimentazione 2.8V |
| 30 | GND | L | Terreno |
Rating massimi assoluti
|
Articolo |
Il simbolo |
Valori |
Unità |
|
| Min. | - Max, ti prego. | |||
| Tensione di alimentazione per il circuito logico | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione per circuito analogo | VCI | - Zero.3 | 4.6 | V. |
Caratteristiche elettriche di corrente continua
|
Articolo |
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Fornitore di energia | VCC | 2.7 | 2.8 | 3.3 | V. | |
| Modalità normale Consumo corrente | Icc | - | - | 55 | mA | VCC = 2,8V |
| Porta TFT ON tensione | VGH | 11.5 | 12 | 16 | V. | |
| TFT Gate OFF Voltage | VGL | -8 | - 12 | - 12 | V. | |
Caratteristiche dell'unità di retroilluminazione
|
Articolo |
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Voltaggio di alimentazione in avanti | Vf | 2.7 | - | 3.3 | V. | |
| Fornitura a termine corrente | Se | - | 80 | - | mA | |
| Luminanza LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Uniformità | / | 80 | % | - | ||

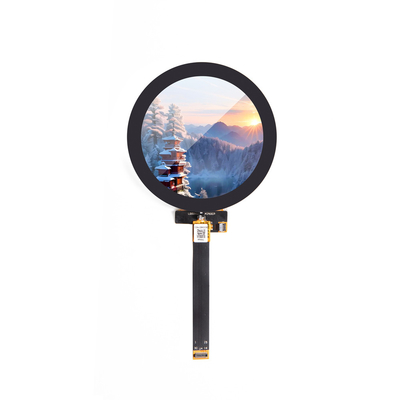

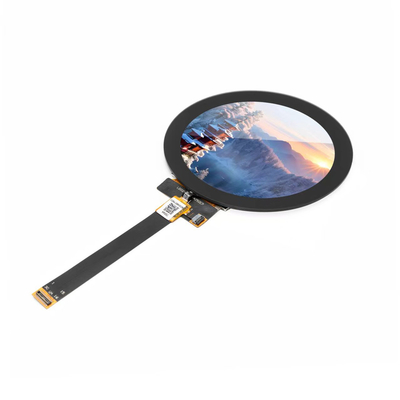

2.8 pollici 480x480 Round TFT LCD Display Module Immagine del prodotto
