Dettagli:
|
| Prodotto: | Pannello LCD TN HTN personalizzato | Modalità di visualizzazione: | Positivo, riflessivo/riflessivo |
|---|---|---|---|
| Condizione di guida: | Guida multipla | tensione di funzionamento: | 3,0 v |
| Ottica: | Tutti gli angoli di visione | Tipo di visualizzazione: | TN HTN |
| Dimensione: | 2.4 pollici o su misura | Lampade di sfondo: | Bianco / Amber / Blu / Giallo |
| temperatura di funzionamento: | -30°C a +80°C | Temperatura di stoccaggio.: | -35°C a +85°C |
| Connessione: | connessione a spillo metallico | Rispetto: | Compliance REACH e RoHS |
| Garanzia: | 1 anno | Tempo di risposta: | 0,1 spettrografie di massa |
| Evidenziare: | Display LCD a segmento monocromo personalizzato,Display LCD a segmento FSTN,Display LCD a segmento HTN |
||
Descrizione
I pannelli LCD monocromatici TN/HTN/STN presentano i seguenti vantaggi:
1. basso costo
Rispetto ad altre tecnologie di schermo LCD, i display LCD monocromi TN/HTN/STN forniscono una soluzione personalizzata a basso costo per applicazioni su larga scala.
2. Alto contrasto
Secondo il progetto, il pannello LCD monocromo TN/HTN/STN mostra un contrasto dinamico tra elementi visibili e nascosti.
3. Basso consumo energetico
Questo tipo di monitor richiede solo una piccola quantità di energia da batteria, il che lo rende molto adatto per dispositivi a batteria.
Caratteristica
1 Modalità di visualizzazione:VA/TN/TRANSMISSIVO/NEGATIVO
2 Condizione di guida: 1/8Duty, 1/4Bias,5.0V
3 Direzione di visione:6Alle ore 00.
4 Temperatura di funzionamento: da -0°C a 50°C
5 Temperatura di conservazione: da -10°C a 60°C
6 Collegamento: PIN
Caratteristiche elettro-ottiche
| - No |
Articolo 1
|
Il simbolo
|
TEMP ((°C)
|
Classificazione |
Unità
|
Nota
|
||||
|
Min.
|
Tipologia
|
Max.
|
||||||||
| 1 |
Tensione di funzionamento |
Vop | 25 | 4.8 | 5.0 | 5.2 | V. | Nota 1 | ||
| 2 |
Tempo di risposta
|
E'ora di alzarsi.
|
Tr | 25 | 100 | ms | Nota 2 | |||
|
Tempo di caduta
|
Tf | 25 | 150 | |||||||
| 3 |
Frequenza di funzionamento |
fF | 25 | 75 | Hz | |||||
| 4 |
Tasso di contrasto |
Cr | 25 | 2 | 5 | Nota 3 | ||||
| 5 |
Direzione di visione |
6Alle ore 00. | Nota 4 | |||||||
| 6 |
Angolo di visione Cr≥2
|
12H = 90° | θup | 25 | 5 | Deg | Nota 4 | |||
| 6H f = 270° | θin basso | 40 | ||||||||
| 3H f = 0° | ∆ sinistra | 30 | ||||||||
| 9H f = 180° | θ destra | 30 | ||||||||
| 7 |
Consumo corrente |
È | 25 | 3.0 | μA | Nota 5 | ||||
Test di affidabilità
| Articolo di prova | Condizione di prova |
|
Immagazzinamento ad alta temperatura e umidità
|
60°C, 90%RH, 48 ore; |
|
Conservazione a bassa temperatura
|
-10°C, 48 ore |
|
Immagazzinamento ad alta temperatura
|
+60°C, 48 ore |
|
Funzionamento a bassa temperatura
|
0°C, 48 ore, tensione specificata |
|
Operare ad alta temperatura
|
+50°C, 48 ore, tensione specificata |
Personalizzazione
| Applicazione | Display del contatore |
| Visualizzazione del contenuto | cifre+punti+modelli |
| tensione di funzionamento | 3.3V o secondo la vostra richiesta |
| Metodo di guida | secondo la vostra richiesta |
| Angolo di visione | 6H 9H 12H |
| Modalità LCD | TN STN FSTN HTN VA DFSTN opzionale |
| Modalità di visualizzazione | Negativo positivo riflettente transflettivo trasmissivo |
| Modalità di connessione | Pin metallici / gomma / altri |
| Luce posteriore | Null o con retroilluminazione bianca e blu |
| Azionamento a tensione | Tensione dinamica |
| Controller | Niente o su richiesta |
| Interfaccia | I2C o altro |
| tensione di funzionamento | -20~+70°C (comune), a seconda della vostra richiesta |
| Tensione di accumulo | -30~+80°C (comune), a seconda della vostra richiesta |
| OEM/ODM | Accettazione |
| Progettazione del sistema | Disegno software e hardware del sistema relativo al modulo LCD |
| Garanzia | 12 mesi di garanzia gratuita, tempo di sollevamento pagato |
| Imballaggio | Sacchetto di plastica + schiuma + cartone |
| dimensioni di cartone | 41.5x36x50cm |
| Tempo di consegna del campione | 3-20 giorni lavorativi |
| Personalizzare il tempo di consegna | 15-30 giorni lavorativi |
| Tempo di produzione | 7 giorni per i disegni disponibili, su misura: 35~40 giorni |
| Certificazione | Rohs, raggiungi. |

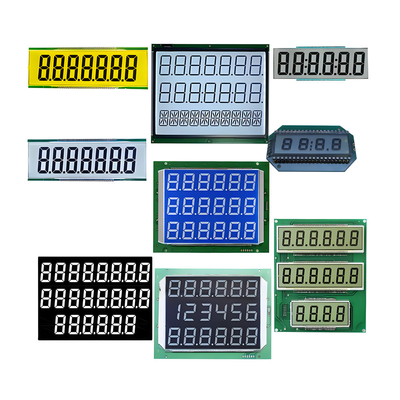

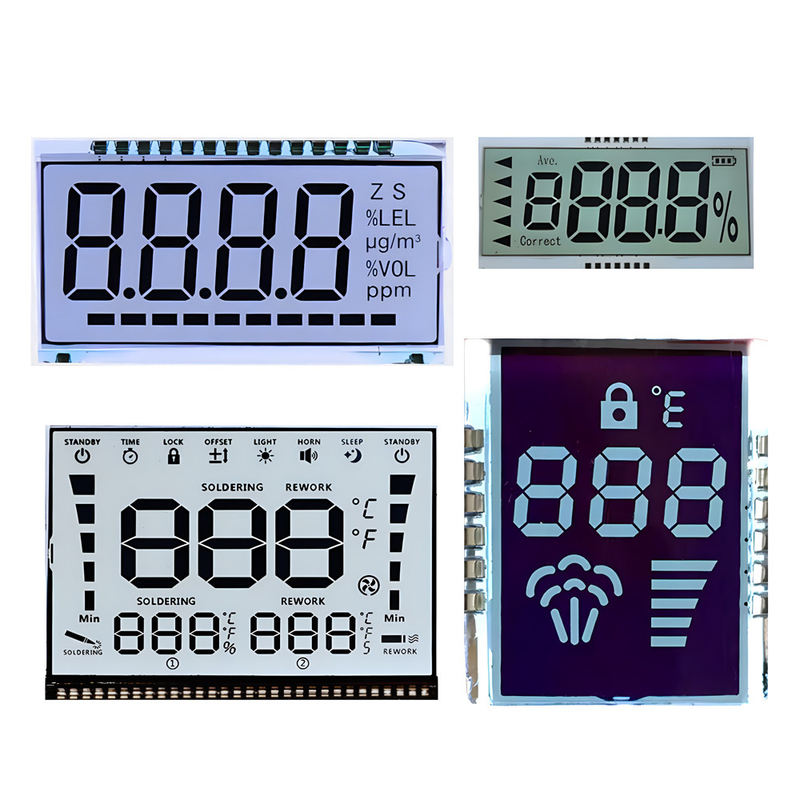

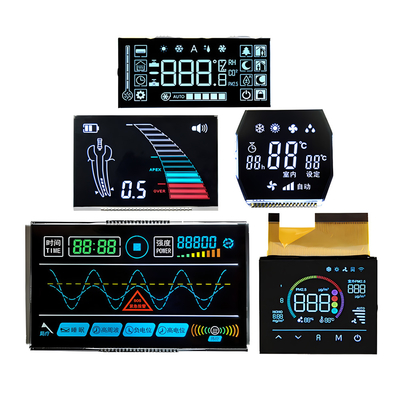

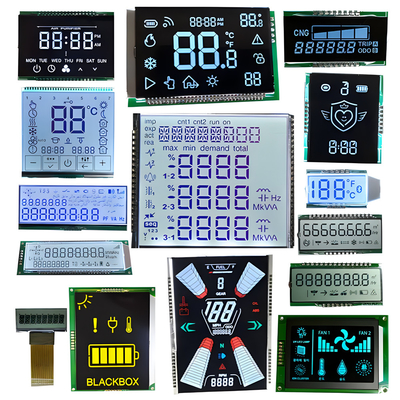

I tipi di visualizzazione dei pannelli LCD monocromatici:
TN (nematico contorto)
Il fluido di visualizzazione del segmento più comune
Selezione dei costi minimi
HTN (High-Twisted Nematic)
Fornire una prospettiva più ampia
L'angolo di torsione delle molecole di cristalli liquidi è di 100-120 gradi per ottenere un angolo di visione più ampio di TN uno.
STN (Super Twisted Nematic)
Fornire la prospettiva più ampia possibile
Più costoso di TN
FSTN (nematico supertorto a film sottile)
Fornire il contrasto più chiaro
Più costoso di TN
