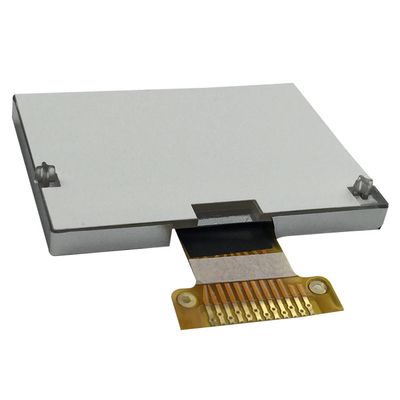

Dettagli:
|

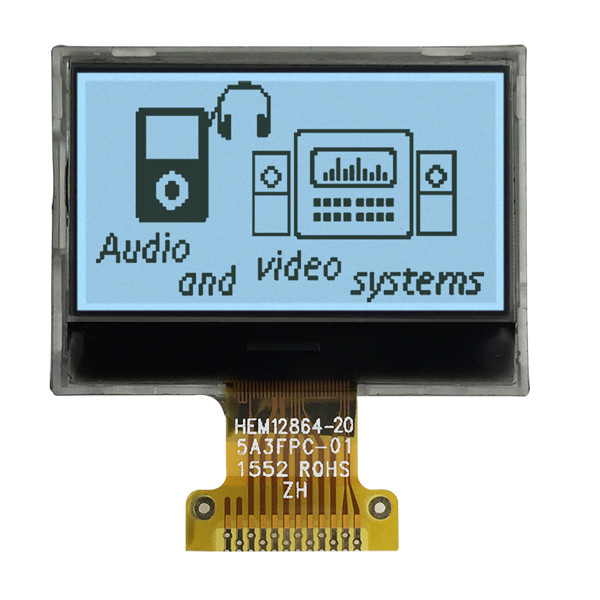

| Prodotto: | Standard 128x64 LCM | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Visualizza indicazioni: | Alle sei. | Tipo LCD: | FSTN, positivo |
| Tipo del polarizzatore: | Transflective | dimensione del modulo: | 40.0L × 28.0W × 4.5 (massimo) H |
| zona di osservazione: | 37.0×20.0 mm | IC del driver: | ST7567 |
| Numero di pin: | 28 perni | Interfacce: | L'unità MPU della serie 6800 o della serie 8080 |
| temperatura di funzionamento: | da -20°C a +70°C | Tensione di alimentazione: | 3.3V (valore tipico) |
| Tempo di vita: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD grafico 128x64 FSTN,Display LCD grafico positivo,12864 Display LCD grafico a punti |
||
Caratteristiche
Specifiche meccaniche
| Articolo 1 | Classificazione: | Unità |
| Dimensione del modulo ((L×W×H) | 40.0L x 28.0.0W×4,5 (massimo) H | mm |
| Zona di visualizzazione (W × H) | 37.0 x 20.0 | mm |
| Area effettiva | 128×64 | punto |
| Dot Pitch ((W×H)) | 0.27x0.27 | mm |
| Dimensione dei punti (W × H) | 0.245 x 0.245 | mm |
Disegno
Definizione del pin
| Articolo 1 | SIMBOLO | Livello | FUNZIONE |
| 1 | VDD | +3,3V | Fornitore di energia per la logica |
| 2 | C86 | H/L | H:6800 parallelo L:8080 parallelo |
| 3 | VSS | 0V | Terreno di potenza |
| 4 | V0 | ️ |
Collegare un condensatore tra questo terminale e il terminale VSS |
| 5 | V1 | ️ | |
| 6 | V2 | ️ | |
| 7 | V3 | ️ | |
| 8 | V4 | ️ | |
| 9 | CAP2- | ️ | Collegare un condensatore tra questo terminale e il terminale CAP2 + |
| 10 | CAP2+ | ️ | Collegare un condensatore tra questo terminale e il terminale CAP2 |
| 11 | CAP1- | ️ | Collegare un condensatore tra questo terminale e il terminale CAP1 |
| 12 | CAP1+ | Collegare un condensatore tra questo terminale e il terminale CAP1 + | |
| 13 | CAP3+ | ️ | Collegare un condensatore tra questo terminale e il terminale CAP1 |
| 14 | Vout | Collegare un condensatore tra questo terminale e il terminale VSS o VDD | |
| 15 | VSS | 0V | Terreno di potenza |
|
16 ~ 23 |
D7~D0 |
H/L |
Autobus dati bidirezionale a 8 bit |
|
24 |
/RD |
H/L |
8080 Parallel:Il bus dati è in stato di uscita quando questo segnale è L . 6800 Paralle:Questo è il terminale di ingresso dell'orologio abilitato della MPU della serie 6800. |
|
25 |
/WR |
H/L |
8080 Parallelo:I segnali sul bus dati sono bloccati al bordo ascendente del segnale /WR. 6800 Parallell:H:Read L:Write |
| 26 | A0 | H/L |
H: Indica che da D0 a D7 sono dati visualizzati. L:indica che da D0 a D7 sono dati di controllo. |
| 27 | /RES | H/L | L'operazione di ripristino viene eseguita dal livello del segnale /RES |
| 28 | CS1 | L | Segnale di selezione del chip |
Display Data RAM (DDRAM)
La RAM di Display Data memorizza i dati dei pixel per l'LCD. È una matrice indirizzabile di 64 righe per 128 colonne. Ogni pixel può essere selezionato quando vengono specificati gli indirizzi delle pagine e delle colonne.le righe sono suddivise in 8 pagine (Page 0~Page 7) di 8 righe. La visualizzazione dei dati da D0 a D7 dal microprocessoreIl controller LCD e l'interfaccia MPU funzionanoindipendentemente, i dati possono essere scritti nella RAM allo stesso tempo in cui i dati vengono visualizzatisenza lampeggiamento su LCD.
Circuito dell'indirizzo della pagina
Questo circuito è per fornire un indirizzo di pagina per visualizzare i dati RAM.L'indirizzo della pagina deve essere impostato prima di accedere al contenuto DDRAM.L'indirizzo della pagina 8 è un'area RAM speciale per le icone e i dati visualizzati D0 è valido solo.
Circuito di indirizzo della colonna
Colonna di indirizzo Circuito ha un contatore di 8-bit prestabilito che fornisce Colonna di indirizzo per ilDisplay Data RAM (DDRAM). L'indirizzo della colonna DDRAM è specificato dal comando Set Column Address. L'indirizzo della colonna specificato viene incrementato (+1) ad ogni accesso di lettura/scrittura dei dati di visualizzazione.Questo consente di accedere continuamente ai dati di visualizzazione MPU. Control flag MY può invertire l'ordine di uscita dei pad COM. E il flag MX consente di invertire la relazione tra l'indirizzo della colonna e le uscite SEG.i dati di visualizzazione nella DDRAM dopo aver modificato l'impostazione di bandiera MX.Si rimanda alla scheda dati ST7565.
Strutture e certificazione
