Dettagli:
|
| Prodotto: | 3Display OLED da 12 pollici | Risoluzione: | Risoluzione 256x64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 4 fili Interfaccia SPI |
| Ottica: | Tutti gli angoli di visione | Il contorno Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Area attiva: | 76.78 ((L) x 19.18 ((W) mm | metodo di guida: | 1/64 Ciclo di lavoro |
| A fondo grigio: | 16 Scala di grigio | Controller: | SSD1322 |
| temperatura di funzionamento: | -30°C a +85°C (personalizzabile) | Temperatura di stoccaggio.: | -40°C a +90°C |
| Colore della fonte: | Bianco Blu Giallo Verde | Tensione di alimentazione: | 3V |
| Numero di pin: | 7 pin di intestazione, 16 pin facoltativi | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Interfaccia SPI Display OLED grafico,3Display OLED grafico da 12 pollici,Modulo di visualizzazione OLED 256x64 punti |
||
** Scarica della scheda dati **
SFOM312YZ7-25664WBYG-01 Specificazioni.pdf
Display grafico OLED da 3,12 pollici Interfaccia SPI Introduzione al prodotto
Descrizione
Il modello SFOM312YZ7-25664WBYG-01 è un OLED grafico COF, con una diagonale di 3,12 pollici e una risoluzione di 256x64 punti.Questo modulo OLED è integrato con l'IC SSD1322 e supporta interfacce SPI a 8 bit 6800/8080 e 3/4 lineeHa una dimensione di contorno di 100,5 × 33.5.0 mm, con un'area attiva di 76,78 × 19,18 mm. Supporta anche una scala di grigi a 4 bit, con una tensione di alimentazione logica di 3V. La corrente del display al 50% della scheda di controllo è di 150mA @ 3.0V VDD (valore tipico),con un carico di guida di 1/64.

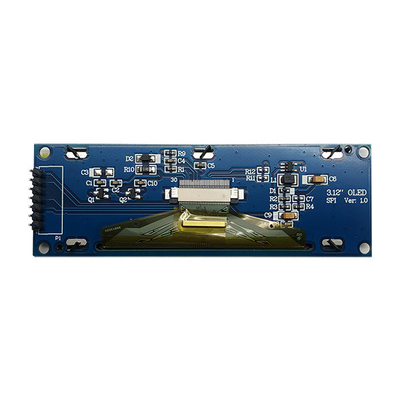

Il modulo ha un PCB integrato, che consente ai clienti di utilizzare connessioni via cavo senza la necessità di ulteriori sviluppi di PCB per le loro applicazioni.il circuito VCC integrato sul PCB semplifica l'utilizzo da parte del clienteQuesta scheda PCB, dotata di quattro fori di montaggio, fornisce un metodo facile per i clienti di fissare i moduli nelle loro applicazioni.dispositivi medici, controllo industriale, ecc.
Display grafico OLED da 3,12 pollici Interfaccia SPI Disegno del prodotto
Specifiche meccaniche
| Articolo | Specificità | Unità |
| Disegno di contorno | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Area di visualizzazione | 78.78 ((W) x21.18 ((H) | mm |
| Area attiva | 76.78 ((W) x19.18 ((H) | mm |
| Scaffalatura | 256 punti x 64 punti | - Non lo so. |
| Pitch dei pixel | 0.30(W) x0.30(H) | mm |
| Dimensione dei pixel | 0.28(W) x0.28(H) | mm |
Definizione del pin
| Numero PIN. | Il simbolo | Funzione |
|
1 |
GND |
Sulla base del circuito logico Questo e' un pin di terra, e funge anche da riferimento per i pin logici, deve essere collegato a una presa di terra esterna. |
|
2 |
VCC |
Fornitura di alimentazione per il circuito del modulo di visualizzazione Questo e' un pin di alimentazione di tensione collegato a una sorgente esterna. 3-5V |
| 3 | SCK | Linea dell'orologio |
|
4 |
SDA |
Linea dati |
|
5 |
Risorse rinnovabili
|
Questo pin è l'ingresso del segnale di reset. Quando il pin viene tirato ALTO, viene eseguita l'inizializzazione del chip. Mantenere questo pin tirato ALTO durante il normale funzionamento. |
|
6 |
DC |
Questo pin è il pin di controllo Data/Command che si connette all'MCU. Quando il pin viene tirato ALTO, i dati a D[1:0] saranno interpretati come dati. Quando il pin viene tirato ALTO, i dati a D[1:]:0] verrà trasferito in un registro di comando. |
|
7 |
CS |
Questo pin è l'ingresso di selezione del chip che si connette all'MCU. Il chip è abilitato per la comunicazione MCU solo quando CS # è tirato LOW (LOW attivo) |
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità | Altre note |
| Fornitore di energia | VBAT | 3.3 | 5 | V. |
- |
| Tensione di alimentazione logica | VDD | 2.5 | 3.3 | V. | 1,2 |
| Tensione di alimentazione del driver | Vcc | 0 | 15 | V. | 1,2 |
| Corrente di alimentazione Vcc | Icc |
- |
55 | mA | 1,2 |
| Temperatura di funzionamento | In alto | - Quaranta. | 85 | °C |
- |
| Temperatura di conservazione | Tstg | - 45 anni. | 90 | °C |
- |
Caratteristiche della DC
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione | VDD | 2.8 | 3.0 | 3.3 | V. | |
| Input di alto livello | HIV | Iout=100Ua, 3,3MHz | 0.8xVdd |
- |
Vdd | V. |
| Input a basso livello | VIL | Iout=100Ua, 3,3MHz | 0 |
- |
0.2xVdd | V. |
| Corrente logica | IVBAT | Nota |
- |
250 |
- Non lo so. |
mA |
| Tensione di visualizzazione | VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V. |
Nota:VDD=3.0V,VCC=12.0V(VDD,VCC Fornitura del modulo interno
generare) 100% Area di visualizzazione Accendere.
Caratteristiche ottiche ed elettriche
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Brillantezza ((Giallo) | Lbr |
Con polarizzatore (nota 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((Giallo) |
(X) (Y) |
Con polarizzatore |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Contrasto della stanza buia | CR | - | >2000:1 | - | ||
| Angolo di visualizzazione | > 160 | - | - | grado |
Condizioni delle prove di affidabilità
| Articolo | Condizioni | Criteri | |
| Operazione ad alta temperatura | 85°C | TBD |
Il lavoro delle funzioni operative |
| Operazione a bassa temperatura | -40°C | TBD | |
| Immagazzinamento ad alta temperatura | 90°C | TBD | |
| Immagazzinamento a bassa temperatura | -45°C | TBD | |
|
Temperatura/umidità elevata Operazione |
60°C | TBD | |
| Shock termico | -40°C~90°C | TBD | |

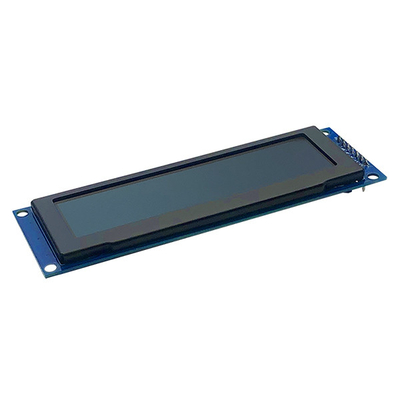

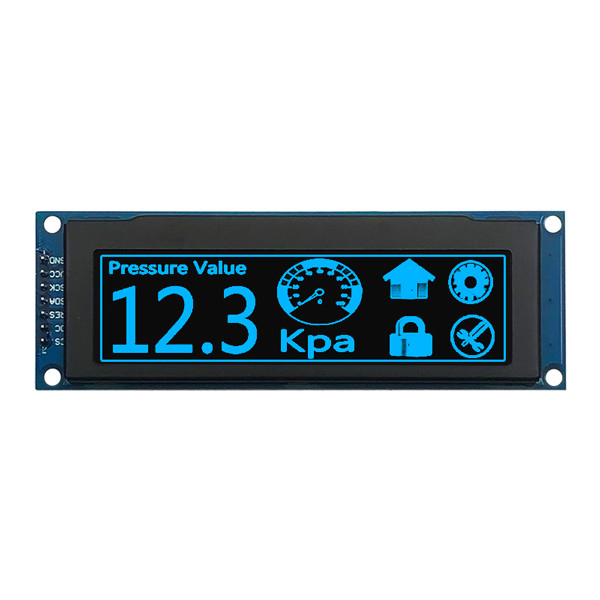

Display grafico OLED da 3,12 pollici Interfaccia SPI Immagine del prodotto
Impianti di fabbrica e certificati
