Dettagli:
|
| Prodotto: | 2Display OLED da 42" | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Area attiva: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch dei pixel: | 00,43 x 0,43 (mm) | metodo di guida: | 1/64 Ciclo di lavoro |
| temperatura di funzionamento: | -40°C a +70°C | Numero di pin: | 7 perni dell'intestazione |
| Interfaccia: | Interfaccia SPI | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Interfaccia SPI Display OLED grafico,Display OLED a colori gialli,2Display OLED grafico da 0 |
||
SFOM242YZ7-12864WBYG-01 Specifica.pdf
7 Pin2.42 pollici OLED 128x64 SPI Interfaccia Introduzione al prodotto
SAEF Technology SFOMS242YZ7-12864WBYG-01 è un modulo OLED a matrice di punti 128x64 COB di tipo grafico.Modulo OLED da 42 pollici ha integrato IC SPD0301, e vanta un alto rapporto di contrasto di 20.000: 1. Ci sono molte opzioni di interfaccia tra cui scegliere, tra cui l'interfaccia SPI e IIC (I2C).il valore tipico è 2.8V. I colori di emissione disponibili sono bianco, giallo, blu, verde e rosso.
Il modulo OLED SFOMS242YZ7-12864WBYG-01 è originariamente senza tatto, ma il pannello tattile è personalizzabile.lettore di cassa, dispositivi portatili e macchine mobili per ordinare cibo, ecc.
| Prodotto: | 2.42" (((2.4") Inch schermo OLED | Risoluzione: | Risoluzione di 128x64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Ottica: | Tutte le prospettive |
| Il contorno Dim.: | 71.0(L) X 43.5(W) X 6.0(T) mm | Area attiva: | 55.01 ((L) X 27.5 ((W) mm |
| Pixel Pitch: | 00,43 x 0,43 mm | Metodo di guida: | 1/64 Ciclo di lavoro |
| Temperatura di funzionamento: | -40°C a +70°C | Numero di pin: | 7 Pini di intestazione |
| Interfaccia: | SPI, I2C facoltativo | Conformità: | Compliance REACH e RoHS |
7 Pin2.42 pollici OLED 128x64 SPI Interfaccia Disegno del prodotto
Definizione del pin dell'interfaccia
| Numero PIN | SIMBOLO | Descrizioni |
| 1 | GND | Sulla base del circuito logico |
| 2 | VDD | Fornitore di energia per la logica |
| 3 | SCK | Input dell'orologio seriale. |
| 4 | SDA | Input di dati seriali. |
| 5 | RST | Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita. |
|
6 |
DC |
Quando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati a SDIN Quando viene tirato verso il basso, i dati di SDIN verranno trasferiti al registro dei comandi. |
| 7 | CS | Selezione del chip. Il chip viene selezionato quando CS0 = L. |
Classificazione massima assoluta
|
Parametro |
Il simbolo | Min. | Max. | Unità |
Altre note |
| Tensione di alimentazione per la logica | VDD | - Zero.3 | 4 | V. | 1, 2 |
| Tensione di alimentazione per il display | VCC | 8 | 17 | V. | 1, 2 |
| Temperatura di funzionamento | TOP | - Quaranta. | 70 | .C | |
| Temperatura di conservazione | TSTG | - Quaranta. | 85 | .C | 3 |
| Tempo di vita (220 cd/m2) | 13,000 | - | ora | 4(1) | |
| Tempo di vita (200 cd/m2) | 15,000 | - | ora | 4(2) | |
|
Tempo di vita (180 cd/m2) |
16,000 | - | ora |
4(3) |
Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V.
Nota 2: quando questo modulo viene utilizzato al di là dei valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.. Optica e caratteristiche elettriche. Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.
Nota 3: Gli intervalli di temperatura definiti non comprendono il polarizzatore.
la temperatura del polarizzatore deve essere di 80°C.
Nota 4: (1) Impostazione di 220 cd/m2:
- Impostazione del contrasto: 0x44
- Frequenza di fotogrammi: 105Hz
- Impostazione del carico: 1/64
(2) Impostazione di 200 cd/m2:
- Impostazione del contrasto: 0x3e
- Frequenza di fotogrammi: 105Hz
- Impostazione del carico: 1/64
(3) Impostazione di 180 cd/m2:
- Impostazione del contrasto: 0x37
- Frequenza di fotogrammi: 105Hz
- Impostazione del carico: 1/64
Caratteristiche della corrente continua
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. |
Unità |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensione di alimentazione per il display | VCC | 11.5 | 12 | 12.5 | V. | |
| Input di alto livello | HIV | 0.8×VDD | - | - | V. | |
| Input a basso livello | VIL | - | - | 0.2×VDD | V. | |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V. |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V. |
|
Corrente di alimentazione VDD VDD = 2,8V, VCC = 12, IREF = 10 uA, No pannello collegato, Display ON, tutto ON, |
IDD |
Contrasto = FFh |
- |
90 |
110 |
μA |
|
Corrente di alimentazione VCC VDD = 2,8V, VCC = 12, IREF = 10 uA, senza pannello allegato, Display ON, tutto ON |
CPI |
- |
450 |
580 |
μA |
|
|
Produzione del segmento corrente, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Visualizzazione accesa. |
Io...SEG |
Contrasto=FFh | 280 | 310 | 340 |
μA |
| Contrasto = AFh | - | 215 | - | |||
| Contrasto = 7Fh | - | 155 | - | |||
| Contrasto = 3Fh | - | 78 | - | |||
| Contrasto = 0Fh | 20 | - | ||||
|
Corrente in modalità di riposo per VDD |
IDD, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- |
- |
10 |
μA |
|
Corrente in modalità di riposo per VCC |
ICC, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- |
- |
10 |
μA |
Specifiche elettriche
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità | ||
| Consumo di corrente in modalità normale | Tutti i pixel accesi | - | 17 | 25 | mA | |||
| Consumo di corrente in modalità standby | Modalità di standby 10% pixel accesi | - | 0.5 | 1.5 | mA | |||
| Consumo di potenza in modalità normale | Tutti i pixel accesi | - | 71.5 | 97.5 | mW | |||
| Consumo di potenza in modalità standby | Modalità di standby 10% pixel accesi | - | 6.5 | 19.5 | mW | |||
| Brillantezza | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (bianco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Contrasto della stanza buia | CR | - | 2000:1 | - | - | |||
|
Angolo di visione |
- | 160 | - | - | grado | |||

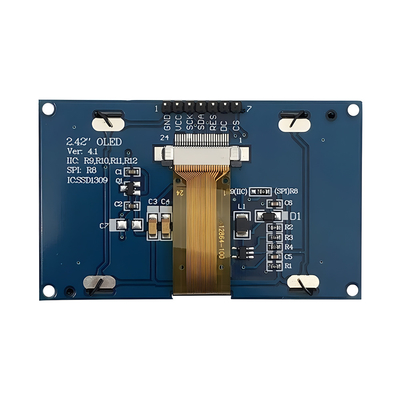

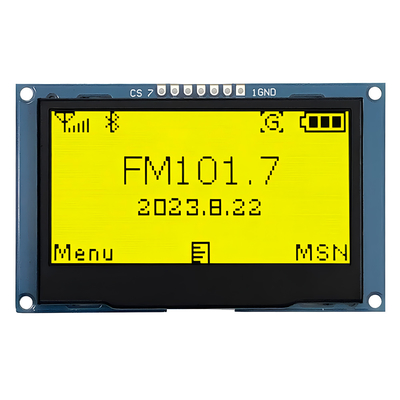

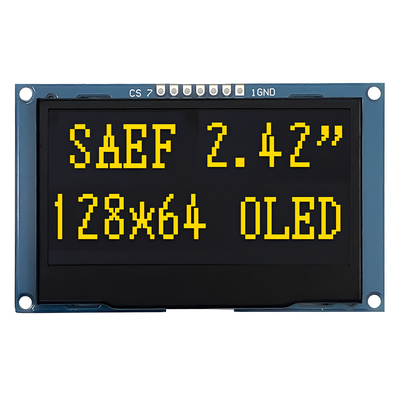

7 Pin2.42 pollici OLED 128x64 SPI Interfaccia Immagine del prodotto
