7 Pin Introduzione al prodotto dell'interfaccia SPI OLED 128x64 da 2,42 pollici
SAEF Technology SFOMS242YZ7-12864WBYG-01 è un modulo OLED di tipo grafico COB a matrice di punti 128x64. La dimensione dell'area attiva è di 2,42 pollici in diagonale con dimensioni del modulo di 71,0x43,5 mm. Questo modulo OLED da 2,42 pollici ha un IC SPD0301 integrato e vanta un elevato rapporto di contrasto di 20.000:1. Sono disponibili molte opzioni di interfaccia tra cui scegliere, tra cui l'interfaccia SPI e IIC (I2C). La tensione di alimentazione logica varia da 1,65 V a 3,3 V, il valore tipico è 2,8 V. I colori di emissione disponibili sono bianco, giallo, blu, verde e rosso.
Il modulo SFOMS242YZ7-12864WBYG-01 OLED è originariamente senza touch, ma il pannello touch è personalizzabile. È ampiamente utilizzato in analizzatori medici, misuratori e strumenti, dispositivi di sensori, terminali POS, lettori di contanti, dispositivi portatili e macchine per l'ordinazione di cibo mobile ecc.
| Prodotto: |
Schermo OLED da 2,42" (2,4") pollici |
Risoluzione: |
Risoluzione 128x64 punti |
| Modalità di visualizzazione: |
Matrice passiva |
Ottica: |
Tutti gli angoli di visione |
| Dim. contorno: |
71,0 (L) X 43,5 (L) X 6,0 (T) mm |
Area attiva: |
55,01 (L) X 27,5 (L) mm |
| Passo pixel: |
0,43 X 0,43 mm |
Metodo di guida: |
Ciclo di lavoro 1/64 |
| Temperatura di esercizio: |
-40°C a +70°C |
Numero di pin: |
7 pin dell'intestazione |
| Interfaccia: |
SPI, I2C opzionale |
Conformità: |
Conforme a REACH e RoHS |
7 Pin Disegno del prodotto dell'interfaccia SPI OLED 128x64 da 2,42 pollici
Definizione dei pin dell'interfaccia
| PIN |
SIMBOLO |
Descrizioni |
| 1 |
GND |
Massa del circuito logico |
| 2 |
VDD |
Alimentazione per la logica |
| 3 |
SCK |
Ingresso clock seriale. |
| 4 |
SDA |
Ingresso dati seriali. |
| 5 |
RST |
Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, viene eseguita l'inizializzazione del chip. Mantenere questo pin alto durante il normale funzionamento. |
|
6
|
DC
|
Questo pin è il pin di controllo Dati/Comando. Quando il pin è alto e la modalità interfaccia seriale è selezionata, i dati su SDIN
verranno interpretati come dati. Quando è basso, i dati su SDIN verranno trasferiti al registro dei comandi.
|
| 7 |
CS |
Selezione chip. Il chip viene selezionato quando CS0 = “L” . |
Valori massimi assoluti
|
Parametro
|
Simbolo |
Min |
Max |
Unità |
Note
|
| Tensione di alimentazione per la logica |
VDD |
-0,3 |
4 |
V |
1, 2 |
| Tensione di alimentazione per il display |
VCC |
8 |
17 |
V |
1, 2 |
| Temperatura di esercizio |
TOP |
-40 |
70 |
.C |
|
| Temperatura di stoccaggio |
TSTG |
-40 |
85 |
.C |
3 |
| Durata (220 cd/m2) |
|
13.000 |
- |
ora |
4(1) |
| Durata (200 cd/m2) |
|
15.000 |
- |
ora |
4(2) |
|
Durata (180 cd/m2)
|
|
16.000 |
- |
ora |
4(3)
|
Nota 1: tutte le tensioni sopra indicate si basano su “VSS = 0V”.
Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti sopra indicati, potrebbe verificarsi la rottura permanente del modulo. Inoltre, per le normali operazioni, è auspicabile utilizzare questo modulo alle condizioni indicate nella Sezione 3. “Caratteristiche ottiche ed elettriche”. Se questo modulo viene utilizzato oltre queste condizioni, potrebbe verificarsi un malfunzionamento del modulo e l'affidabilità del modulo potrebbe deteriorarsi.
Nota 3: gli intervalli di temperatura definiti non includono il polarizzatore. La temperatura massima sopportata
del polarizzatore dovrebbe essere 80.C.
Nota 4: (1) Impostazione di 220 cd/m2:
- Impostazione del contrasto: 0x44
- Frequenza fotogrammi: 105 Hz
- Impostazione del ciclo di lavoro: 1/64
(2) Impostazione di 200 cd/m2:
- Impostazione del contrasto: 0x3e
- Frequenza fotogrammi: 105 Hz
- Impostazione del ciclo di lavoro: 1/64
(3) Impostazione di 180 cd/m2:
- Impostazione del contrasto: 0x37
- Frequenza fotogrammi: 105 Hz
- Impostazione del ciclo di lavoro: 1/64
Caratteristiche DC
|
Caratteristiche
|
Simbolo |
Condizioni |
Min |
Tip |
Max |
Unità
|
| Tensione di alimentazione per la logica |
VDD |
|
1,65 |
2,8 |
3,3 |
V |
| Tensione di alimentazione per il display |
VCC |
|
11,5 |
12 |
12,5 |
V |
| Ingresso di livello alto |
VIH |
|
0,8×VDD |
- |
- |
V |
| Ingresso di livello basso |
VIL |
|
- |
- |
0,2×VDD |
V |
| Uscita di livello alto |
VOH |
IOUT = 100μA, 3,3 MHz |
0,9×VDD |
- |
- |
V |
| Uscita di livello basso |
VOL |
IOUT = 100μA, 3,3 MHz |
- |
- |
0,1×VDD |
V |
|
Corrente di alimentazione VDD
VDD = 2,8 V, VCC = 12,
IREF = 10uA, No
Pannello collegato,
Display ON, All ON,
|
IDD
|
Contrasto = FFh
|
-
|
90
|
110
|
μA
|
|
Corrente di alimentazione VCC
VDD = 2,8 V, VCC = 12,
IREF = 10uA, No Panel
collegato,
Display ON, All ON
|
ICC
|
-
|
450
|
580
|
μA
|
|
Uscita segmento
Corrente,
VDD = 2,8 V,
VCC = 12 V,
IREF=10uA,
Display ON.
|
ISEG
|
Contrasto=FFh |
280 |
310 |
340 |
μA
|
| Contrasto=AFh |
- |
215 |
- |
| Contrasto=7Fh |
- |
155 |
- |
| Contrasto=3Fh |
- |
78 |
- |
| Contrasto=0Fh |
20 |
|
- |
|
Corrente in modalità sleep per VDD
|
IDD, SLEEP
|
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V
Display OFF, No
pannello collegato
|
-
|
-
|
10
|
μA
|
|
Corrente in modalità sleep per VCC
|
ICC, SLEEP
|
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V
Display OFF, No
pannello collegato
|
-
|
-
|
10
|
μA
|
Specifiche elettriche
|
Caratteristiche
|
Simbolo |
Condizioni |
Min |
Tip |
Max |
Unità |
|
| Consumo di corrente in modalità normale |
|
Tutti i pixel accesi |
- |
17 |
25 |
mA |
|
| Consumo di corrente in modalità standby |
|
Modalità standby 10% pixel accesi |
- |
0,5 |
1,5 |
mA |
|
| Consumo energetico in modalità normale |
|
Tutti i pixel accesi |
- |
71,5 |
97,5 |
mW |
|
| Consumo energetico in modalità standby |
|
Modalità standby 10% pixel accesi |
- |
6,5 |
19,5 |
mW |
|
| Luminosità |
Lbr |
- |
90 |
110 |
- |
cd/m2 |
|
| C.I.E. (Bianco) |
(x)
(y)
|
C.I.E. 1931 |
0,24
0,28
|
0,28
0,32
|
0,32
0,36
|
|
| Contrasto in camera oscura |
CR |
- |
2000:1 |
- |
- |
|
|
Angolo di visione
|
|
- |
160 |
- |
- |
gradi |
|

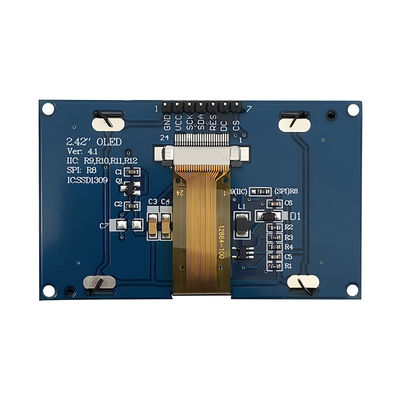

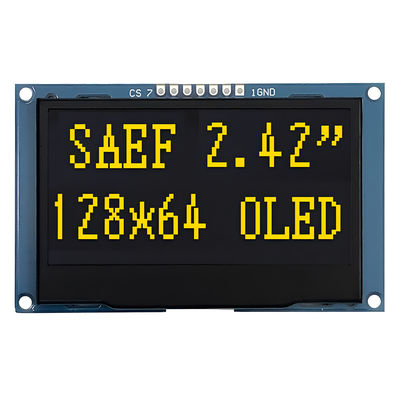

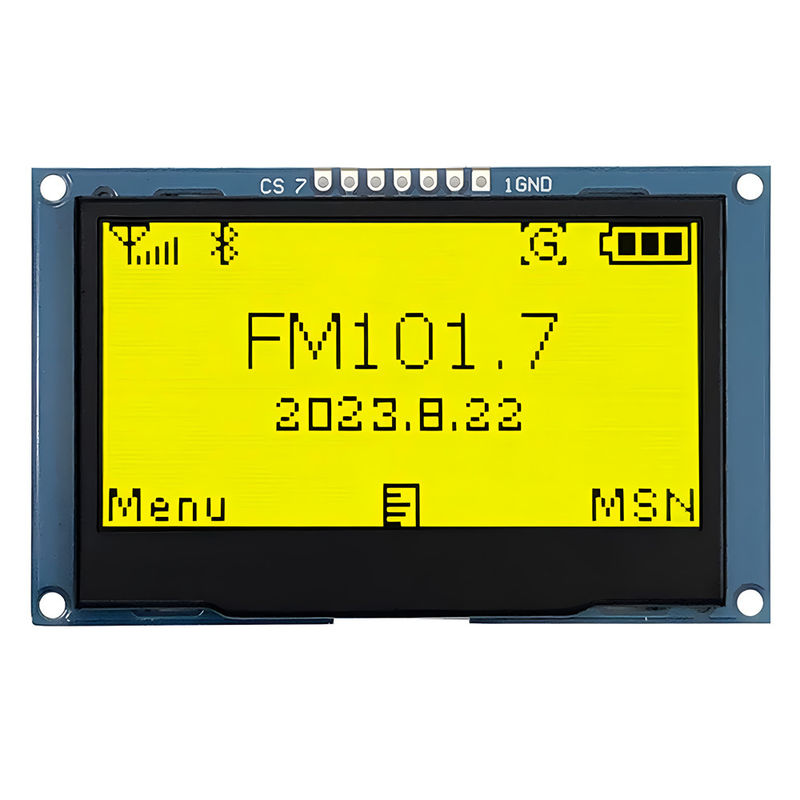

7 Pin Immagine del prodotto dell'interfaccia SPI OLED 128x64 da 2,42 pollici
