Dettagli:
|
| Prodotto: | Modulo a 0,96 pollici dell'esposizione di OLED | Risoluzione: | Grafica 128x64 |
|---|---|---|---|
| IC del driver: | SSD1306BZ o equivalente | Il contorno Dim.: | 26.7x19.26x1.41 (mm) |
| Display colore: | Bianco e Blu facoltativo | schermo tattile: | Senza touch screen (facoltativo) |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | 6800, 8080, SPI, I2C |
| Connessione: | Saldatura/Hotbar (personalizzabile) | Numero di pin: | 30 pin (può essere personalizzato) |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione OLED dell'interfaccia SPI,Modulo a 0,96 pollici dell'esposizione di OLED |
||
0.96 pollici display OLED interfaccia SPI Introduzione del prodotto
Rapida rassegna del prodotto
Descrizione
SF-OS096HX-12864W-01 è un modulo di display grafico OLED COG a risoluzione 128x64, dimensione diagonale 0,96 pollici.Il modulo è integrato con SSD1306 ICLa tensione di alimentazione per la logica è di 3V, la tensione di alimentazione per il display è di 7.5V, il display con corrente del pannello di controllo del 50% è di 6mA @ 7.5Vcc (valore tipico), servizio di guida 1/64.
SF-OS096HX-12864W-01 questo modulo OLED grafico COG da 0,96 pollici è adatto a dispositivi indossabili, applicazioni domestiche intelligenti, ecc. Questo modulo può funzionare a temperature da -40 °C a +70 °C;le sue temperature di conservazione vanno da -40°C a +85°C.
Vantaggi del prodotto
SAEF Technology è un fornitore professionale di moduli OLED. Forniamo una vasta gamma di display OLED (PMOLED) / OLED dot matrix standard e moduli OLED a carattere personalizzato,Display grafici OLED e pannelli OLEDLa struttura meccanica comprende i tipi Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).I moduli SAEF OLED presentano tutti gli importanti vantaggi:
0Display OLED sottile da.96 pollici Disegno del prodotto
Definizione del pin dell'interfaccia
| Numero PIN. | SIMBOLO | TIPO | Descrizioni delle funzioni | |||||
| 1 | NC ((GND) | P | Dovrebbe essere collegato a terra esterna. | |||||
| 2 | C2P |
Io... |
C1P/C1N-Pin per il condensatore della pompa di carica. C2P/C2N-Pin per il condensatore della pompa di carica. Si collegano l'uno all'altro con un condensatore. Devono essere galleggianti quando la pompa di carica non funziona. |
|||||
| 3 | C2N |
come sopra |
||||||
| 4 | C1P | come sopra | ||||||
| 5 | C1N | come sopra | ||||||
|
6 |
VBAT |
P |
Fornitura di alimentazione per il circuito di regolazione della pompa di carica. Deve essere collegato a una sorgente esterna quando viene utilizzata una pompa di carica e deve essere a galla quando non viene utilizzata una pompa di carica. |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | Deve essere collegato alla terra esterna. | |||||
| 9 | VDD | P | Deve essere collegato a una sorgente esterna. | |||||
| 10 | BS0 | Interfaccia Selezionare i pin | ||||||
| 11 | BS1 | Interfaccia Selezionare i pin | ||||||
| 12 | BS | Interfaccia Selezionare i pin | ||||||
| 13 | CS# | Io... | Chip Selezionare il pin di ingresso. Attivo | |||||
| 14 | RES# | Io... | Pin di input resettato dall'hardware. | |||||
|
15 |
D/C# |
Io... |
Qui e' il pin di controllo dati/comando. Quando il pin è tirato ALTO, i dati a D[7:0] sono dati. Quando il pin è tirato LOW, i dati a D[7:0] sono un comando. Quando è selezionata l'interfaccia seriale a 3 fili, questo pin deve essere collegato al VSS |
|||||
|
16 |
R/W# |
Io... |
selezione pin di lettura/scrittura. se selezionato, questo pin deve essere collegato a |
|||||
|
17 |
E# |
Io... |
Pin di abilitazione di lettura/scrittura. se selezionato, questo pin deve essere collegato a |
|||||
| 18 | D0 |
I/O |
Si tratta di bus dati bidirezionali a 8 bit da collegare al bus dati del microprocessore. Quando è selezionata la modalità di interfaccia seriale, D2 deve essere mantenuto NC, D1 sarà l'input di dati seriali: SDIN, D0 sarà l'input di clock seriale: SCLK. Quando è selezionata la modalità I2C, D2, D1 devono essere legati tra loro e servire come SDA e D0 è l'ingresso dell'orologio seriale, SCL. |
|||||
| 19 ~ 25 | D1~D7 |
Si tratta di bus dati bidirezionali a 8 bit da collegare al bus dati del microprocessore. Quando è selezionata la modalità di interfaccia seriale, D2 deve essere mantenuto NC, D1 sarà l'input di dati seriali: SDIN, D0 sarà l'input di clock seriale: SCLK. Quando è selezionata la modalità I2C, D2, D1 devono essere legati tra loro e servire come SDA e D0 è l'ingresso dell'orologio seriale, SCL. |
||||||
|
26 |
IREF |
Io... |
Referenza corrente per la regolazione della luminosità. Questo è il pin di riferimento della corrente di uscita del segmento. Tra questo pin e il VSS deve essere collegato un resistore. Impostare la corrente a 12,5 uA al massimo. |
| 27 | VCOMH | O |
livello di tensione del segnale COM deselezionato. Un condensatore deve essere collegato tra questo pin e il VSS. |
|
28 |
VCC |
P |
Quando viene utilizzata una pompa di carica, un condensatore deve essere collegato tra questo pin e il VSS. Deve essere collegato a una sorgente esterna quando la pompa di carica non è utilizzata. |
| 29 | VLSS | P | Questo e' un perno analogico, dovrebbe essere collegato al VSS esternamente. |
| 30 | NC ((GND) | P | Dovrebbe essere collegato a terra esterna. |
Classificazione massima assoluta
| Caratteristica | Il simbolo | Valore standard | Unità | Altre note | ||
| Minore | TYP | Max. | ||||
| Voltaggio di alimentazione ((1) | VDD | - Zero.3 | - | +4.0 | V. | 1,2 |
| Tensione dell'alimentazione ((2) | VBAT | - Zero.3 | - | 4.5 | V. | 1,2 |
| Voltaggio dell'alimentazione (3) | VCC | 0 | - | 15.0 | V. | 1,2 |
| Temperatura di funzionamento | TOPR | - Quaranta. | - | + 70 | 0C | |
| Temperatura di conservazione | TSTG | - Quaranta. | - | + 85 | 0C | 3 |
| Tempo di vita (120 cd/m2) | 10000 | - | - | ora | 4 | |
| Tempo di vita (80 cd/m2) | 30000 | - | - | ora | 4 | |
| Tempo di vita (60 cd/m2) | 50000 | - | - | ora | 4 | |
Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V.
Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo nelle condizioni di cui alla sezione 9-1 Caratteristiche elettriche a corrente continua Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.
Nota 3: L'intervallo di temperatura definito non include il polarizzatore, la temperatura massima resistente del polarizzatore deve essere di 80 °C.
Nota 4: VCC = 9,0V, Ta = 25°C, 50% scacchiera.
La durata media di funzionamento a temperatura ambiente è calcolata con il funzionamento accelerato in condizioni di alta temperatura.
Caratteristiche elettriche della corrente continua
| Il simbolo | Parametro | Condizione di prova | Valore standard | Unità | ||
| Minore | TYP | Max. | ||||
| VDD | Tensione di alimentazione logica | - | 1.65 | 2.8 | 3.3 | V. |
| VBAT | Tensione di alimentazione del regolatore della pompa di carica | Abilitazione della pompa di carica interna | 3.5 |
- |
4.2 | V. |
| VCC | Tensione di funzionamento per OLED (generata da una pompa di carica) | Abilitazione della pompa di carica interna | 7.0 | 7.5 | V. | |
| VCC | Tensione di funzionamento per OLED (fornite esternamente) | Disattivare la pompa di carica interna | 8.5 | 9.0 | 9.5 | V. |
| HIV | Livello di input logico elevato | 0.8*VDD | - | - | V. | |
| VIL | Basso livello di input logico | - | - | 0.2*VDD | V. | |
| VOH | Livello di uscita logico elevato | IOUT = 100μA, 3,3 MHz | 0.9*VDD | - | - | V. |
| VOL | Basso livello di uscita logica | IOUT = 100μA, 3,3 MHz | - | - | 0.1*VDD | V. |
| IDD, SLEEP | IDD, corrente in modalità di riposo | - | - | 10 | UA | |
| IBAT, sonno | IBAT, corrente in modalità riposo | - | - | 10 | UA | |
| ICC, SLEEP | ICC, corrente in modalità di riposo | - | - | 10 | UA | |
| IDD | Corrente di alimentazione VDD | - | 50 | 150 | UA | |
| CPI |
Corrente di alimentazione VCC (VCC fornito esternamente) |
VDD = 2,8 V, VCC = 9 V, 100% Area di visualizzazione Accendi |
- |
9.0 | 15.0 | mA |
|
IBAT |
Corrente di alimentazione IBAT (VCC generato da una pompa di carica) |
VDD = 2,8 V, VCC = 7,25 V, 100% Area di visualizzazione Accendi |
- |
25.6 |
32.0 |
mA |
Caratteristiche ottiche
| Il simbolo | Parametro | condizione | Valore standard | Unità | ||
| Minore | TYP | Max. | ||||
| Lbr |
Brillantezza (VCC fornito esternamente) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
Brillantezza (VCC generato da una pompa di carica) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (bianco) | C.I.E. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | Contrasto della stanza buia | - | 2000:1 | - | ||
| Angolo di visione | - | 160 | - | grado | ||

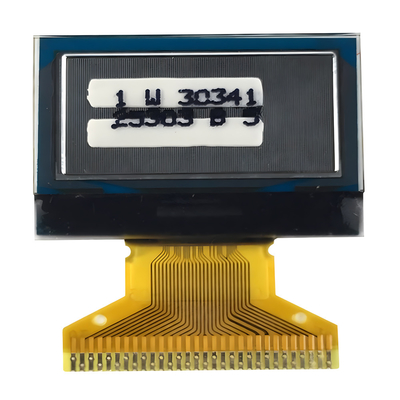

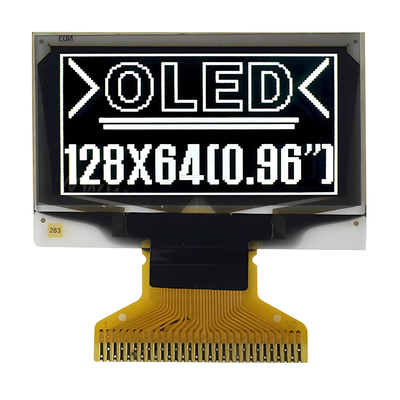

0Display OLED sottile da 0,96 pollici Immagine del prodotto
