Dettagli:
|
| Prodotto: | 2Modulo LCD TFT da 0,8 pollici | Risoluzione: | 240x320 |
|---|---|---|---|
| Interfaccia: | RGB/MCU | Schermata tattile: | Con il touch screen resistente |
| Direzione di visione: | Alle 12 | Numero di pin: | 50 pin |
| Connessione: | Collegamento di tipo FPC | Luminanza di superficie: | 280-350 cd/m2 |
| Temperature operative.: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2.8 pollici Resistivo touchscreen TFT LCD,240*320 pixel Resistivo touchscreen TFT LCD,Interfaccia MCU Resistivo touchscreen TFT LCD |
||
240 x 320 2,8" Resistivo touchscreen TFT LCD
Rapida rassegna del prodotto
Descrizione
SF-TC280P-9413B-T è un modulo LCD TFT con una diagonale di 2,8 pollici, 240xRGBx320, display LCD TFT a colori.0 x 69.2 x 3,5 mm e area attiva di 43,2 x 57,6 mm; SF-TC280P-9413B-T LCD TFT è integrato con controller ILI9341V sul modulo e la sua tensione di alimentazione logica varia da 2,6V a 3,3V.
SF-TC280P-9413B-T è un modulo LCD in modalità ritratto, con luminosità di 350 cd/m2.
240x320 2,8" Resistivo touchscreen TFT Disegno LCD
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LED-K | Io... | Catodo a LED |
| 2 | LED-A1 | Io... | Anodo a LED |
| 3 | LED-A2 | Io... | Anodo a LED |
| 4 | LED-A3 | Io... | Anodo a LED |
| 5 | LED-A4 | Io... | Anodo a LED |
| 6 | IM0 | Io... | Interfaccia di sistema selezionata.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | RISET | Io... | Pini di reset |
| 11 | VSYNC | Io... | Segnale di sincronizzazione verticale nell'interfaccia RGB |
| 12 | HSYNC | Io... | Segnale di sincronizzazione orizzontale nell'interfaccia RGB |
| 13 | Doc. | Io... | Segnale d'orologio a punti per il funzionamento dell'interfaccia RGB |
| 14 | DE | Io... | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB |
| 15-32 | DB0-DB17 | I/O | 18 bit - Dati paralleli |
| 33 | SDO | I/O | Segnale di uscita seriale |
| 34 | SDI | I/O | I dati vengono erogati sul bordo cadente del segnale SCL |
| 35 | R & S | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 36 | WR | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 37 | D/CX (SCL) | Io... |
Questo pin viene utilizzato per l'orologio di interfaccia seriale in 3-wrie 9-bit/ Interfaccia di dati seriali a 4 e 8 bit |
| 38 | CSX | Io... | Segnale di selezione del chip |
| 39 | TE | O |
Pin di uscita di effetto strappo per sincronizzare MPU a telaio scrittura, attivata dal comando S/W. |
| 40 | IOVCC | Io... | Fornitura di alimentazione 1.8V/ 2.8V Voltaggio |
| 41 | IOVCC | Io... | Fornitura di alimentazione 1.8V/ 2.8V Voltaggio |
| 42 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 43 | GND | - | Terreno |
| 44 | XR | Io... | Segnale di ingresso del pannello tattile |
| 45 | YD | Io... | Segnale di ingresso del pannello tattile |
| 46 | XL | Io... | Segnale di ingresso del pannello tattile |
| 47 | U U | Io... | Segnale di ingresso del pannello tattile |
| 48 | GND | - | Terreno |
| 49 | GND | - | Terreno |
| 50 | GND | - | Terreno |
Classificazione massima assoluta
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 2.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=80 mA | - |
| Corrente di alimentazione | Se | - | 80 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 256 | - | mW | - | |
| Intensità luminosa per LCM |
- |
280 | 320 | 350 | Cd/m2 | Se=80mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=80mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Specifiche del pannello touch screen
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | unità | Commento |
| Trasparenza | - | - | 82 | - | % | JIS K-7105 |
| Nebbia | - | - | 1 | - | % | JIS K-7105 |
| Durezza della superficie | - | - | 3 | - | H | 150 gf 45° |
| FPC resistenza allo scorticamento | - | 5 | - | N | In alto 90° | |
| FPC di piegatura | - | - | 3 | - | ciclo | R=1.0, 90° |
| Forza di ingresso | - | - | 50 | Gf | - | |
| Tensione nominale | Tocco in V | 7 | V. | DC | ||
| Resistenza dell'asse X | Rx | 150 | 550 | FPC PIN | ||
| Resistenza dell'asse X | RY | 300 | 900 | |||
| Linearità | - | - | ± 15 | ±2.0 | % | - |
| Parlando. | - | - | - | 20 | ms | - |
| Resistenza all'isolamento | Ri | 10 | - | - | MΩ | - |
| Nota di vita | - | 1,00,000 | - | - | Tempo | - |
| Input Life | - | 1,000,000 | - | - | Tempo | - |
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 500 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Sì, certo. | - | 60 | - | ||||||

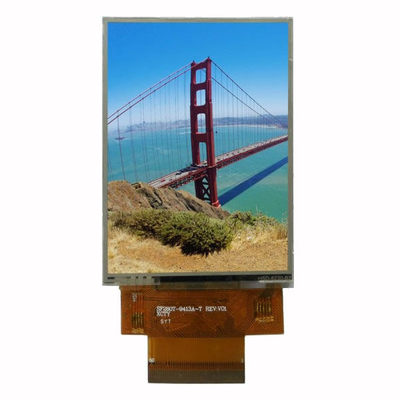

240x320 2,8" Resistivo touchscreen TFT LCD Immagine del prodotto
