Dettagli:
|
| Prodotto: | 1schermo OLED da 54 pollici | Risoluzione: | Risoluzione 128x64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Display di matrice passiva | Interfaccia: | I2C |
| Ottica: | Tutti gli angoli di visione | Il contorno Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Area attiva: | 35.06 ((L) x 17.52 ((W) mm | Pitch dei pixel: | 0.274 x 0,274 mm |
| metodo di guida: | 1/64 Ciclo di lavoro | temperatura di funzionamento: | -40°C a +70°C (personalizzabile) |
| Temperatura di stoccaggio.: | -40°C a +85°C | IC del driver: | SSD1309 o equivalente |
| Numero di pin: | 4 pin di intestazione, 7 pin facoltativi | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display OLED grafico I2C,1Display OLED grafico da 54 pollici,Modulo di visualizzazione OLED a 128x64 punti |
||
¢Model N.S.FOM154YZ4-12864WB-01
¢ Tipo: 1,54" OLED grafico
Struttura: COG+PCB
¢128x64 punti
¢IC:SSD1309
Fornitore di alimentazione 5V
¥1/64imposta
Interfaccia: SPI, I2C
Colore dell'apparecchio: Bianco / Blu
Quando si ha bisogno di un piccolo display OLED molto più luminoso, con un contrasto molto più elevato, angoli di visione più ampi e un consumo di corrente inferiore, il display OLED SAEF COB è il grafico n.SFOM154YZ4-12864WB-01 è una buona sceltaQuesto modulo OLED 1.54 ′′ è integrato in un circuito integrato SSD1309 che ha dimensioni di contorno di 47,0 ′′L x 43,0 ′′W x 13,8 ′′T mm e la parte visibile dell'OLED misura 1,54 ′′ diagonale e contiene 128 x 64 pixel.Può comunicare utilizzando l'interfaccia SPI e I2C.
Caratteristiche del prodotto
| Prodotto: | 1schermo OLED da 54 pollici |
| Risoluzione: | Risoluzione di 128x64 punti |
| Interfaccia: | I2C |
| Modalità di visualizzazione: | Display di matrice passiva |
| Ottica: | Tutte le prospettive |
| Il contorno Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Area attiva: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 0.274 x 0.274 mm |
| Metodo di guida: | 1/64 Ciclo di lavoro |
| Temperatura di funzionamento: | -40°C a +70°C (personalizzabile) |
| Temperatura di conservazione: | -40°C a +85°C |
| Numero di pin: | 4 pin di intestazione, |
| Controllo del driver: | SSD1309 o equivalente |
| Rispetto: | Compliance REACH e RoHS |
1Display grafico OLED da.54 pollici Disegno del prodotto
Diagramma schematico
Funzione pin di interfaccia
| - No, no, no, no. | Il simbolo | Funzione |
|---|---|---|
| 1 | GND | Terreno |
| 2 | VCC | Input di alimentazione. |
| 3 | SCL | Quando l'interfaccia I2C è selezionata, D0 funge da pad di input di orologio seriale (SCL) e D1 funge da pad di input di dati seriali (SDAI). |
| 4 | SDA |
Caratteristiche della corrente continua
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. |
Unità |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensione di alimentazione per il display | VCC | 11.5 | 12 | 12.5 | V. | |
| Input di alto livello | HIV | 0.8×VDD | - | - | V. | |
| Input a basso livello | VIL | - | - | 0.2×VDD | V. | |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V. |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V. |
|
Corrente di alimentazione VDD VDD = 2,8V, VCC = 12, IREF = 10 uA, No pannello collegato, Display ON, tutto ON, |
IDD |
Contrasto = FFh |
- |
90 |
110 |
μA |
|
Corrente di alimentazione VCC VDD = 2,8V, VCC = 12, IREF = 10 uA, senza pannello allegato, Display ON, tutto ON |
CPI |
- |
450 |
580 |
μA |
|
|
Produzione del segmento corrente, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Visualizzazione accesa. |
ISEG |
Contrasto=FFh | 280 | 310 | 340 |
μA |
| Contrasto = AFh | - | 215 | - | |||
| Contrasto = 7Fh | - | 155 | - | |||
| Contrasto = 3Fh | - | 78 | - | |||
| Contrasto = 0Fh | 20 | - | ||||
|
Corrente in modalità di riposo per VDD |
IDD, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- |
- |
10 |
μA |
|
Corrente in modalità di riposo per VCC |
ICC, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- |
- |
10 |
μA |
Specifiche elettriche
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Consumo di corrente in modalità normale | Tutti i pixel accesi | - | 17 | 25 | mA | |
| Consumo di corrente in modalità standby | Modalità di standby 10% pixel accesi | - | 0.5 | 1.5 | mA | |
| Consumo di potenza in modalità normale | Tutti i pixel accesi | - | 71.5 | 97.5 | mW | |
| Consumo di potenza in modalità standby | Modalità di standby 10% pixel accesi | - | 6.5 | 19.5 | mW | |
| Brillantezza | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (bianco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contrasto della stanza buia | CR | - | 2000:1 | - | - | |
|
Angolo di visione
|
- | 160 | - | - | grado |
Caratteristiche di tempistica dell'interfaccia I2C
|
Il simbolo |
Descrizione | Min. | Max. |
Unità |
| tciclo | Tempo del ciclo dell'orologio | 2.5 | - | μs |
| tHSTART | Tempo di sospensione di condizione di avvio | 0.6 | - | μs |
| THD | Tempo di tenuta dei dati (per il pin di SDAOUT) | 0 |
- |
ns |
| Tempo di attesa dei dati (per il pin SDAIN) | 300 | |||
| TSD | Tempo di installazione dei dati | 100 | - | ns |
| tSSTART |
Tempo di impostazione della condizione di avvio (Rilevante solo per una condizione di avvio ripetuta) |
0.6 | - | μs |
| tSSTOP | Tempo di impostazione della condizione di arresto | 0.6 | - | μs |
| tR | Orario di risveglio per i dati e il perno dell'orologio | 300 | ns | |
| tF | Orario di caduta per i dati e il perno dell'orologio | 300 | ns | |
| TIDLE | Tempo di inattività prima che una nuova trasmissione possa iniziare | 1.3 | - | μs |

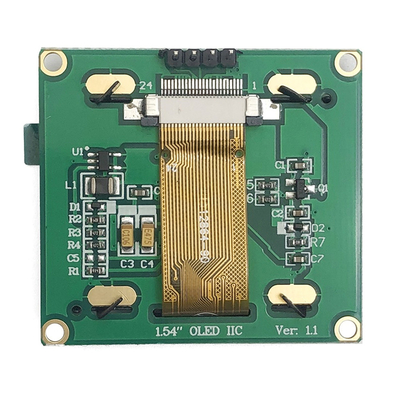

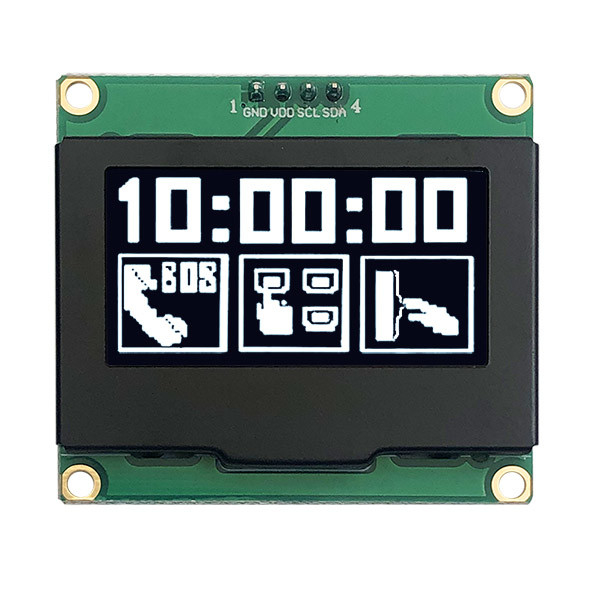

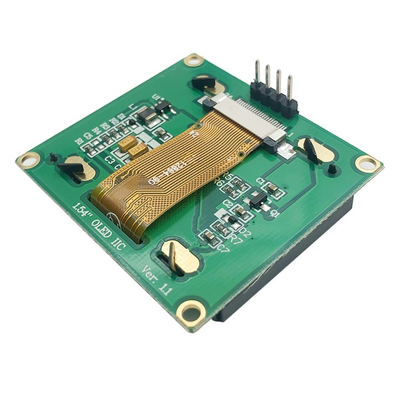

1Display grafico OLED da.54 pollici Immagine del prodotto
