Dettagli:
|
| Prodotto: | 4.3 pollici TFT touch screen | Risoluzione: | 480x854 |
|---|---|---|---|
| Schermata tattile: | Pannello sensoriale capacitivo (CTP) | Direzione di visione: | Angolo di visione completo di IPS |
| IC del driver: | NT1commercio | Numero di pin: | 24 perni |
| Connessione: | ZIF | Luminanza di superficie: | 250 cd/m2 (nits) |
| Interfaccia: | Mipi | Durata di vita del LED: | 40,000 ore |
| CTP Driver IC:: | GT9137 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | NT35512 Modulo di visualizzazione LCD TFT,Modulo a 4,3 pollici dell'esposizione di TFT LCD |
||
Modulo di visualizzazione LCD TFT a touchscreen capacitivo 4.3" interfaccia MIPI Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione
SF-TC430H-8579A-CT è un display TFT-LCD da 4,3 pollici con una risoluzione di 480x854 pixel e una luminosità di 250 cd/m2.La dimensione del modulo del display è di 63.5 ((W) x 108 ((H) x 3.1 ((T) mm, e l'area attiva è di 53,57 ((W) x 95,3 ((H) mm. La sua gamma di tensione di alimentazione per analogica è da 2,6V a 3,3V; il valore tipico è di 2,8V.
Questo modulo di visualizzazione utilizza uno schermo IPS, che consente agli utenti di vedere chiaramente il display a grandi angolazioni. Il modulo SF-TC430H-8579A-CT può funzionare a temperature da -20°C a +70°C;le sue temperature di conservazione vanno da -30°C a +80°C.
4.3 pollici Ritratto IPS 480x854 punti Touchscreen capacitivo TFT Disegno LCD
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | MIPI_TCN | Io... | Segnali DSI-CLK-orologio |
| 2 | MIPI_TCP | Io... | Segnali di orologeria DSI-CLK+ |
| 3 | GND | Io... | Terreno |
| 4 | MIPI_TDN0 | Io... | DSI-D0- segnali di dati |
| 5 | MIPI_TDP0 | Io... | Segnali di dati DSI-D0+ |
| 6 | GND | Io... | Terreno |
| 7 | MIPI_TDP1 | Io... | Segnali di dati DSI-D1+ |
| 8 | MIPI_TDN1 | Io... | DSI-D1- segnali di dati |
| 9 | GND | Io... | Terreno |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | GND | Io... | Terreno |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | GND | Io... | Terreno |
| 16 | VDD18_PMU | Io... | Fornitore di alimentazione 1.8V-2.8V |
| 17 | NC | - | - |
| 18 | LRSTB | Io... | Selezionare il pin |
| 19 | NC | - | - |
| 20 | LPTE | Io... | Potenza dell'effetto lacerante |
| 21 | VDD28_PMU | Io... | Fornitore di alimentazione 2,8 V |
| 22 | GND | Io... | Terreno |
| 23 | VLED_P | O | Anodo a LED |
| 24 | VLED_N | O | Catodo a LED |
Limite assoluto massimo
|
Articolo |
Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | - | 16 | - | V. | Se=40 mA | - |
| Corrente di alimentazione | Se | - | 40 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | - | - | mW | - | |
| Intensità luminosa per LCM |
- |
250 | - | Cd/m2 | Se=40mA | - | |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=40 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 12 | - | Signora | (1) (2) | |
| 2 | Trasmissione (senza PoL) | T(%) | - | - | 14.74 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 500 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | - | 80 | - | Deg | - |
| θL | - | 80 | - | ||||||
| Ver. | Θ+ | - | 80 | - | |||||
| - Sì, certo. | - | 80 | - | ||||||

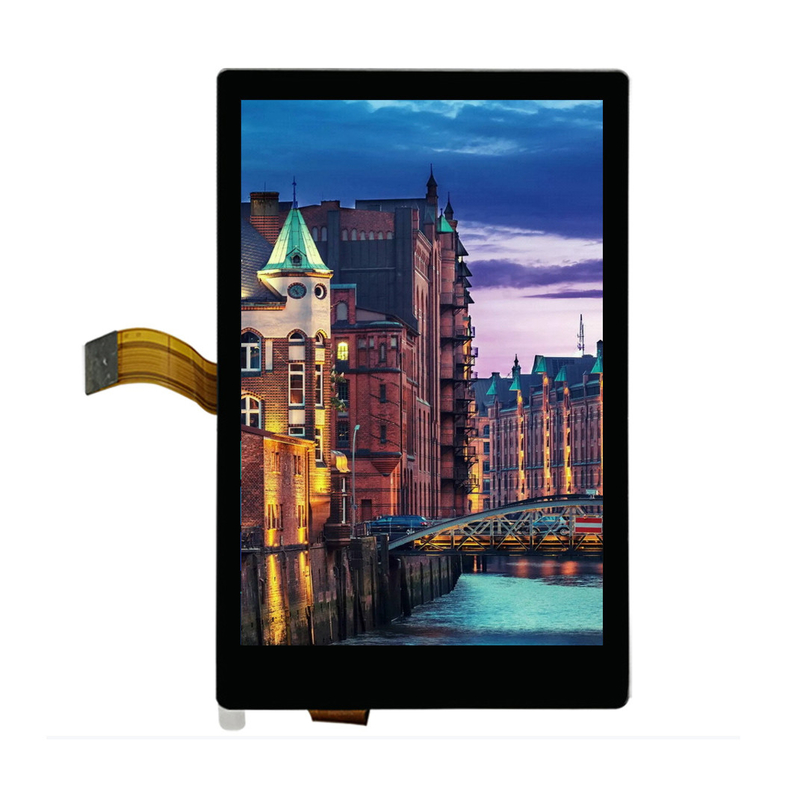

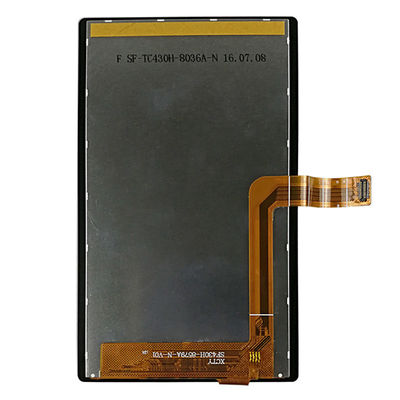

4.3 pollici Ritratto IPS 480x854 punti Touchscreen capacitivo TFT LCD Immagine del prodotto
