Dettagli:
|
| Prodotto: | 0.49 pollici IIC OLED 4 Header Pin | Numero di pixel: | Grafica 64x32 |
|---|---|---|---|
| IC del driver: | SSD1315 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Monocromo (bianco) | Dovere di guida: | 1/32 Compiti |
| Dimensione del modulo: | 15 x 15 x 2,42 (mm) | Area attiva: | 11.18 x 5,58 (mm) |
| Pitch dei pixel: | 00,175 x 0,175 (mm) | Dimensione del pixel: | 00,155 x 0,155 (mm) |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | I2C |
| Connessione: | Pin di intestazione | Numero di pin: | 4 perni |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 0Display OLED grafico da.49 pollici,SSD1315 Display grafico OLED,Display OLED grafico I2C |
||
Grafica OLED 0,49 pollici con 4 pin di intestazione SSD1315 Supporto I2C Interface Introduzione del prodotto
Rapida rassegna del prodotto
¢ Numero modello SFOM049JY-6432WB
Dimensione: 0,49 pollici
¢Tipologia: grafica
Struttura: COG+PCB
Matrice a punti 64x32
¢IC:SSD1315 o equivalente
Fornitore di alimentazione 3V
¥1/32 dazio
Interfaccia: I2C
¢ Colore della schermata: Bianco / Giallo
Descrizione
SFOM049JY-6432WB è un display OLED grafico da 0,49 pollici che ha una struttura COG con scheda PCB, composta da 64x32 pixel.tensione di alimentazione per Logic 3VIl modulo SFOM049JY-6432WB può funzionare a temperature da -40°C a +80°C; le sue temperature di stoccaggio vanno da -40°C a +85°C.applicazione per la casa intelligente, dispositivo portatile, dispositivo sanitario, dispositivo contatore, ecc. Il modulo SFOM049JY-6432WB supporta l'alimentazione interna della pompa di carica e l'alimentazione VCC esterna.
Caratteristiche
| Prodotto: | 0.49 pollici IIC OLED 4 pin di testa |
| Numero di pixel: | Grafica 64x32 |
| Controllo del driver: | SSD1315 o equivalente |
| Modalità di visualizzazione: | Matrice passiva |
| Colore di visualizzazione: | Monocromo (bianco) |
| Funzione di guida: | 1/32 Compiti |
| Dimensione del pannello: | 15 x 15 x 2,42 (mm) |
| Area attiva: | 11.18 x 5,58 (mm) |
| Pixel Pitch: | 0.175 x 0,175 (mm) |
| Dimensione dei pixel: | 0.155 x 0,155 (mm) |
| Direzione di visione: | Tutte le prospettive |
| Interfaccia: | I2C |
| Collegamento: | Saldatura/Hotbar (personalizzabile) |
| Numero di pin: | 4 pin |
| Tempo di vita: | 50,000 ore @60cd/m2 |
| Rispetto: | Compliance REACH e RoHS |
Grafica OLED 0,49 pollici con 4 pin di intestazione SSD1315 Supporto Interfaccia I2CDisegno del prodotto
![]()
| - No, no, no, no. | Il simbolo | Funzione |
|---|---|---|
| 1 | GND | Terreno |
| 2 | VCC | Input di alimentazione. |
| 3 | SCL | Quando l'interfaccia I2C è selezionata, D0 funge da pad di input di orologio seriale (SCL) e D1 funge da pad di input di dati seriali (SDAI). |
| 4 |
SDA |
| Parametro | Il simbolo | Min. | Max. | Unità |
|---|---|---|---|---|
| Tensione di alimentazione per la logica | VCC | 0 | 4.0 | V. |
| Tensione di alimentazione per il display | VCC1 | 0 | 16.0 | V. |
| Temperatura di funzionamento | TOP | - Quaranta. | + 80 | °C |
| Temperatura di conservazione | TSTG | - Quaranta. | + 85 | °C |
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
|---|---|---|---|---|---|---|
| Tensione di alimentazione per la logica | VCC | - E'un' altra cosa. | 2.8 | 3.0 | 3.2 | V. |
| Input High Volt. | HIV | - E'un' altra cosa. | 0.8×VDD | - E'un' altra cosa. | VDDIO | V. |
| Input Low Volt. | VIL | - E'un' altra cosa. | 0 | - E'un' altra cosa. | 0.2×VDD | V. |
| Uscita High Volt. | VOH | - E'un' altra cosa. | 0.9×VDD | - E'un' altra cosa. | VDDIO | V. |
| Uscita Low Volt. | VOL | - E'un' altra cosa. | 0 | - E'un' altra cosa. | 0.1×VDD | V. |
| Controllo del 50% Corrispondenza corrente | CPI | VCC1 = 7,5 V | - E'un' altra cosa. | 13.0 | 26.0 | mA |

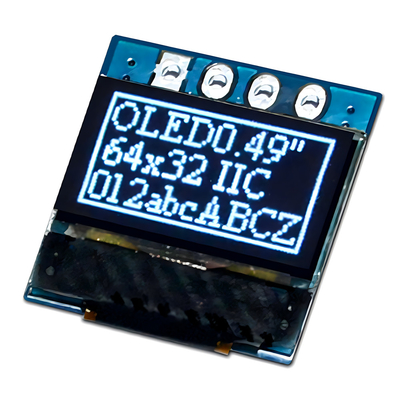

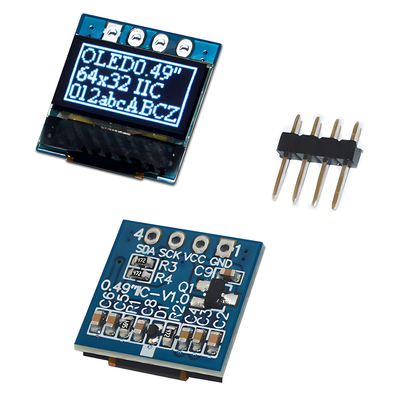

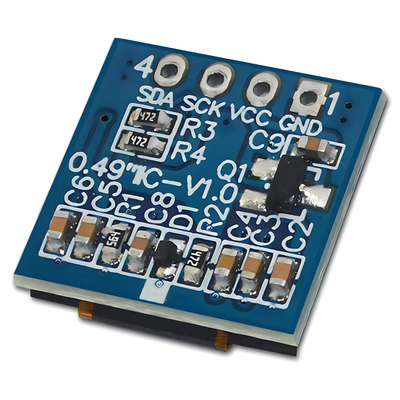

Grafica OLED 0,49 pollici con 4 pin di intestazione SSD1315 Supporto Interfaccia I2CImmagine del prodotto
![]()
![]()
![]()
