Prodotto: | 0.96 pollici Grafica OLED | Risoluzione: | 128X64 |
---|---|---|---|
Colore: | Giallo+blu (due colori) | Ottica: | Tutti gli angoli di visione |
Dimensione del modulo: | 24.74*16.9*1.42 (mm) | Vetro: | OLED |
Controller: | SSD1315 | temperatura di funzionamento: | -40°C a +80°C |
Numero di pin: | 30 pin | Interfacce: | 6800/8080 parallelo, SPI a 4 fili e I2C |
Tempo di vita: | 50,000 ore | Brillantezza: | 180 nit |
Rapporto di contrasto: | 20, 000: 1 | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Display OLED sottile a doppio colore,Interfaccia SPI Display OLED sottile,Interfaccia SPI Display OLED sottile |
0.96 pollici display OLED sottile doppio colore giallo + blu Interfaccia SPI Introduzione del prodotto
Rapida rassegna del prodotto
¢ Numero modello SFOS096JY-7149AN
Display OLED sottile
Display OLED da 0,96"
¢ Adatto per dispositivi indossabili
¢Tipologia: grafica
¢Struttura: COG
¢128 x 64 Matrice a punti
¢IC:SSD1315
Fornitore di alimentazione 3V
¥1/64 dazio
Interfaccia: 6800, 8080, SPI, I2C
Colore: doppio colore giallo + blu
Descrizione
SAEF ha rilasciato un modello SFOS096JY-7149AN a display OLED sottile da 0,96 pollici a basso costo, realizzato con 128x64 pixel, dimensione diagonale di soli 0,96 pollici.Display OLED da 96" è anche integrato in SSD1315 driver ICIl sistema è dotato di un'interfaccia parallela a 8 bit 6800/8080 e di un'interfaccia I2C/SPI.consigliamo ai clienti di scegliere il più sottile SFOS096JY-7149AN per i nuovi progetti di progettazioneIl modulo SFOS096JY-7149AN supporta l'alimentazione interna della pompa di carica e l'alimentazione VCC esterna.
Informazioni sul prodotto
Prodotto: | 0.96" OLED grafico |
Risoluzione: | 128x64 |
Colore: | Giallo+blu (due colori) |
Dimensione del modulo: | 24.74*16.9*1.42 (mm) |
Controller: | SSD1315 |
Numero di pin: | 30 pin |
Tempo di vita: | 50000 ore |
Contrasto: | 20, 000: 1 |
Ottica: | Tutte le prospettive |
Vetro: | Dispositivi di illuminazione |
Temperatura di funzionamento: | -40°C a +80°C |
Interfacce: | 6800/8080 parallelo, SPI a 4 fili e I2C |
Brillantezza: | 180 Nits |
Rispetto: | Compliance REACH e RoHS |

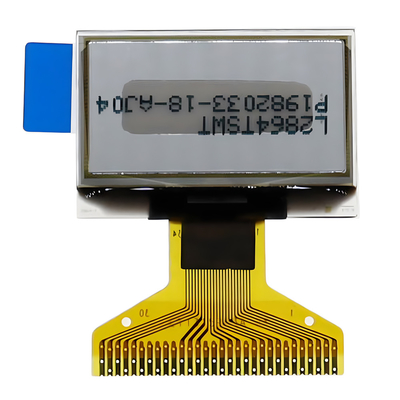

0.96 pollici Display OLED sottile doppio colore Interfaccia giallo+blu SPI Disegno del prodotto
Definizione del pin
- No, no, no, no. | Il simbolo | Funzione |
---|---|---|
1 | N.C. (GND) | Pin riservato (pin di sostegno) I perni di supporto possono ridurre le influenze delle sollecitazioni sui perni di funzione. |
2 | C2P | Terminale positivo del condensatore di inversione volante Terminale negativo del condensatore di spinta volante I condensatori di pompa di carica sono richiesti tra i terminali.Devono fluttuare quando il convertitore non è utilizzato. |
3 | C2N | |
4 | C1P | |
5 | C1N | |
6 | VBAT | Fornitura di alimentazione per il circuito del convertitore CC/DC Questo è il perno di alimentazione per il tampone interno del convertitore di tensione CC/CC. Deve essere collegato a una sorgente esterna quando il convertitore viene utilizzato.Deve essere collegato al VDD quando il convertitore non è utilizzato. |
7 | NC | NC |
8 | VSS | Sulla base del circuito logico Questo e' un pin di terra, funge da riferimento per i pin logici, deve essere collegato alla terra esterna. |
9 | VDD | Fornitore di energia per la logica Questo e' un perno di alimentazione di tensione, deve essere collegato a una sorgente esterna. |
10 | BS0 | Protocollo di comunicazione Selezionare Questi pin sono l'ingresso di selezione dell'interfaccia MCU. la seguente tabella: ![]() |
11 | BS1 | |
12 | BS2 | |
13 | CS# | Selezionare il chip Questo pin è l'ingresso di selezione del chip. Il chip è abilitato per la comunicazione MCU solo quando CS # è spinto basso. |
14 | RES# | Ripristino dell'alimentazione per il controller e il driver Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita. |
15 | D/C# | Controllo dati/comando Quando il pin viene tirato in alto, l'input a D7 ~ D0 viene trattato come dati di visualizzazione. Quando il pin viene tirato basso, l'input a D7 ~ D0 verrà trasferito al registro dei comandi. Quando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati a SDIN vengono trattati come dati.In modalità I2C, questo pin funge da SA0 per la selezione dell'indirizzo slave. |
16 | R/W# | Leggere/Scrivere Selezionare o Scrivere Questo pin è l'ingresso dell'interfaccia MCU. Quando si interfaccia con un microprocessore della serie 68XX, questo pin verrà utilizzato come input di selezione Read/Write (R/W#).Tirare questo perno a ?? alto per la modalità di lettura e tirarlo a basso per la modalità di scrittura. Quando viene selezionata la modalità di interfaccia 80XX, questo pin sarà l'ingresso Write (WR#). |
17 | E/RD# | Leggere/scrivere Abilitare o leggere Quando si interfaccia con un microprocessore della serie 68XX, questo pin verrà utilizzato come segnale Enable (E).L'operazione di lettura/scrittura viene avviata quando questo pin viene tirato in alto e il CS# è tirato in basso. Quando si connette a un microprocessore 80XX, questo pin riceve il segnale di lettura (RD#). |
18-25 anni | D0~D7 | Bus di input/output dei dati host Questi pin sono bus dati bidirezionali a 8 bit da collegare al bus dati del microprocessore.D1 sarà l' input di dati seriali SDIN e D0 sarà l' input di orologio seriale SCLKQuando la modalità I2C è selezionata, D2 e D1 dovrebbero essere stanchi insieme e servire come SDAout e SDAin in applicazione e D0 è l'input di orologio seriale SCL. |
26 | IREF | Referenza attuale per la regolazione della luminosità Questo pin è il pin di riferimento della corrente del segmento. Una resistenza deve essere collegata tra questo pin e VSS. Impostare la corrente inferiore a 12,5 μA. |
27 | VCOMH | Livello di uscita di tensione elevato per il segnale COM Questo pin è il pin di ingresso per l'output di tensione di alto livello per i segnali COM. Un condensatore deve essere collegato tra questo pin e VSS. |
28 | VCC | Fornitura di alimentazione per il pannello OEL Questo è il pin di alimentazione di tensione più positivo del chip. Un condensatore di stabilizzazione deve essere collegato tra questo pin e il VSS quando viene utilizzato il convertitore.Deve essere collegato a una sorgente esterna quando il convertitore non è utilizzato. |
29 | VLSS | Base del circuito analogo Questo e' un perno analogico, dovrebbe essere collegato al VSS esternamente. |
30 | NC (GND) |
Pin riservato (pin di sostegno) I perni di supporto possono ridurre le influenze delle sollecitazioni sui perni di funzione. |

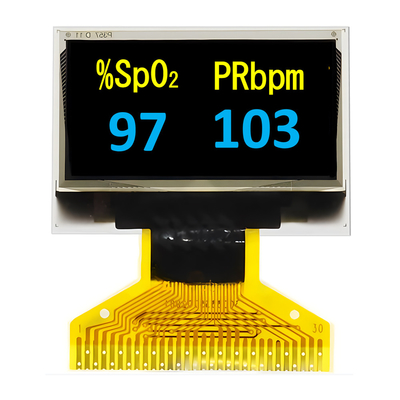

0.96 pollici Display OLED sottile doppio colore Giallo+Azzurro Interfaccia SPI Immagine del prodotto
