Dettagli:
|
| Prodotto: | 0.87 pollici OLED display Modulo | Numero di pixel: | 128x32 pixel |
|---|---|---|---|
| IC del driver: | SSD1316 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Monocromo (bianco) | Dovere di guida: | 1/32 Compiti |
| Dimensione del pannello: | 29 x 8,8 x 1,22 (mm) | Area attiva: | 22.38 x 5,58 (mm) |
| Pitch dei pixel: | 00,175 x 0,175 (mm) | Dimensione del pixel: | 00,155 x 0,155 (mm) |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | I2C |
| Connessione: | ZIF FPC | Numero di pin: | 15 pin (può essere personalizzato) |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione OLED sottile,Modulo di visualizzazione OLED da 128x32 pixel,Interfaccia I2C piccolo pannello OLED |
||
0.87 Inch Slim OLED Display Module 128x32 Pixels Interfaccia I2C Testo Bianco Blu Introduzione al prodotto
Rapida rassegna del prodotto
¥ 0,87 pollici OLED
¢Tipologia: grafica
¢Struttura: COG
¢128 x 32 Matrice a punti
¢IC:SSD1316
Fornitore di alimentazione 3V
¥1/32 dazio
Interfaccia: I2C
Colore dell'apparecchio: Bianco / Blu
¢Connezione: ZIF FPC
Descrizione
Il modulo di visualizzazione OLED SFOS087DY-7139AP è un display grafico COG a risoluzione 128x32, dimensione diagonale 0,87 pollici.Il modello OLED è progettato come di qualità industriale, che ha le dimensioni sottili e il vantaggio di un prezzo competitivo.. Il modulo è integrato con SSD1316 IC; supporta l'interfaccia I2C. La tensione di alimentazione per la logica è di 2,8V, la tensione di alimentazione per il display è di 9V, la corrente di funzionamento per VDD è di 180μA, il servizio di guida 1/32.
SFOS087DY-7139AP OEL Display Module può funzionare a temperature da -40°C a +80°C; le sue temperature di conservazione variano da -40°C a +85°C.Applicazioni per la casa intelligente, ecc..
Informazioni sul prodotto
| Prodotto: | 0Modulo di visualizzazione OLED da 87 pollici |
| Numero di pixel: | 128x32 pixel |
| Interfaccia: | I2C |
| Controllo del driver: | SSD1316 o equivalente |
| Numero di pin: | 15 pin (può essere personalizzato) |
| Modalità di visualizzazione: | Matrice passiva |
| Colore di visualizzazione: | Monocromo (bianco) |
| Funzione di guida: | 1/32 Compiti |
| Dimensione del pannello: | 29 x 8,8 x 1,22 (mm) |
| Area attiva: | 22.38 x 5,58 (mm) |
| Pixel Pitch: | 0.175 x 0,175 (mm) |
| Dimensione dei pixel: | 0.155 x 0,155 (mm) |
| Direzione di visione: | Tutte le prospettive |
| Collegamento: | ZIF FPC |
| Tempo di vita: | 50,000 ore @60cd/m2 |
| Rispetto: | Compliance REACH e RoHS |
Caratteristiche
10Questo display OLED da 0,87 pollici ha un tempo di risposta più veloce di "10 microsecondi a +25 °C".
10.Questo prodotto mono OLED da 0,87 pollici ha un'elevata luminosità e un rapporto di contrasto fino a 2000:1.
11Questo prodotto OLED a basso costo da 0,87 pollici ha un minor consumo di energia - riducendo le emissioni di CO2.
0.87 pollici modulo di visualizzazione OLED sottile 128x32 pixel Interfaccia I2C testo bianco/azzurro Disegno del prodotto
Definizione del pin
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Il terminale positivo del condensatore di inversione volante, il terminale negativo del condensatore di spinta volante.Devono fluttuare quando il convertitore non è utilizzato.
Pin 5, VDD2 VBAT
Fornitura di alimentazione per il circuito del convertitore di tensione CC/DC. Questo è il pin di alimentazione per il buffer interno del convertitore di tensione CC/DC. Deve essere collegato a una sorgente esterna quando il convertitore viene utilizzato.Deve essere collegato al VDD quando il convertitore non è utilizzato.
Pin 6, VSS.
Questo è un perno di terra, che funge da riferimento per i perni logici, deve essere collegato a un perno esterno.
Pin 7, VDD
Questo e' un pin di alimentazione di tensione.
Pin8, CS#
Pin9, RES#
Ripristino di potenza per il controller e il driver. Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, l'inizializzazione del chip viene eseguita. Mantenere questo pin alto durante il normale funzionamento.
Pin10, D/C
Pin 11, SCLK
Segnale di orologeria del bus IIC. La trasmissione delle informazioni nel bus I2C segue un sigma dell'orologio. Ogni trasmissione di bit di dati avviene durante un singolo periodo di orologeria di questo pin.
Pin 12, SDA.
Questo pin funge da canale di comunicazione tra trasmettitore e ricevitore.
Pin13, IREF
Questo pin è il pin di riferimento per la corrente di segmento. Una resistenza deve essere collegata tra questo pin e il VSS. Impostare la corrente a 12,5 uA massimo.
Pin14, VCOMH
Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. Il condensatore deve essere collegato tra questo pin e il VSS.
Pin15, VCC
Fornitura di alimentazione per il pannello OEL. Questo è il pin di alimentazione di tensione più positivo del chip. Un condensatore di stabilizzazione deve essere collegato tra questo pin e il VSS quando viene utilizzato il convertitore.Deve essere collegato a una sorgente esterna quando il convertitore non è in uso..
Classificazione massima assoluta
Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V.
Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e l'affidabilità del modulo può deteriorarsi.
Nota 3: Gli intervalli di temperatura definiti non includono il polarizzatore.La temperatura massima resistente del polarizzatore deve essere di 80°C.
Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% Checkerboard.La configurazione del software segue la sezione 4.4 Inizializzazione.La durata di vita è specificata come il 50% della luminosità iniziale raggiunta.La temperatura media di funzionamento durante la durata di vita è stimata con l'aPPelerated operation in condizioni di alta temperatura..
Caratteristiche ottiche
* Misurazione ottica effettuata a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. La configurazione del software segue la sezione 4.4 Inizializzazione.

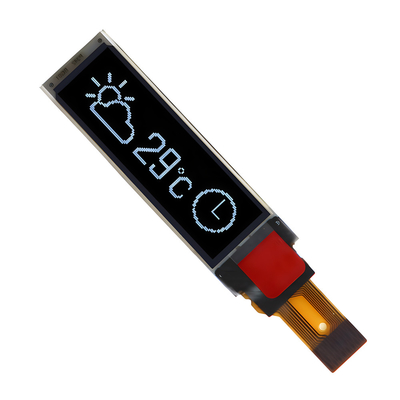

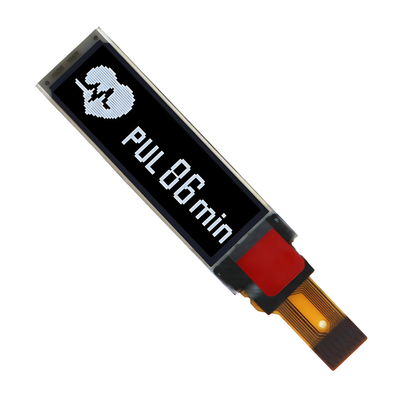

0.87 pollici modulo di visualizzazione OLED sottile 128x32 pixel Interfaccia I2C Testo bianco/blu Immagine del prodotto
