Display LCD TFT di 5 pollici, Display LCD di 5 pollici 720*1280 pixel Interfaccia MIPI

Display LCD TFT capacitivo da 5 pollici, PCAP TFT 5 pollici 720*1280 pixel Display Introduzione al prodotto

Saef Technology SF-TC500I-8725B-CT3 è un modulo LCD TFT con una diagonale di 5 pollici e una risoluzione di 720x1280 pixel.Questo modulo LCD da 5 pollici è dotato di un circuito integrato ILI9881CLa gamma di tensione di alimentazione (Vdd) di questo monitor LCD da 5 pollici varia da 2,6V a 3,3V (valore tipico di 2,8V).La direzione di visualizzazione di questo modulo da 5 pollici è di tipo IPS, con angolo di visione completo (85/85/85/85 max).

Il modulo di visualizzazione LCD TFT SF-TC500I-8725B-CT3 viene visualizzato in modalità ritratto con una luminosità di 300 nits e può essere personalizzato a 1000 nits in base alle esigenze del cliente.Questo display TFT da 5 pollici è dotato di un pannello touch PCAP (proiezione capacitiva), dotato di GT5688 IC, interfaccia I2C e tecnologia touch a 5 punti, fornendo un'esperienza reattiva e user-friendly.Questo display TFT PCAP da 5 pollici può funzionare a temperature comprese tra -20 °C e +70 °C; La sua temperatura di conservazione è compresa tra -30 °C e +80 °C. Sia che sia utilizzato all'interno che all'esterno, questo display LCD TFT da 5 pollici può soddisfare varie esigenze di visualizzazione.È una soluzione multifunzionale e ad alte prestazioni adatta alle attrezzature industriali, scanner, domotica, sistemi di controllo degli accessi, attrezzature di monitoraggio, analizzatori, sistemi di sicurezza, sistemi di irrigazione dei giardini e una vasta gamma di applicazioni.

Informazioni generali

Display LCD TFT capacitivo da 5 pollici, PCAP TFT 5 pollici 720*1280 pixel Display Disegno del prodotto

Caratteristiche della corrente continua

Nota: una tensione superiore a questa può danneggiare il modulo.

Caratteristiche elettro-ottiche della retroilluminazione

1Uniformità = Min/Max * 100%

2. La durata di vita del LED è definita come segue:La luminosità finale è pari al 70% della luminosità originale;Metodo di misurazione: (X*Y: Area luminosa);

Caratteristiche ottiche

Condizioni di misura:1. Misura l'ambiente circostante: camera buia; 2. temperatura ambiente: 25±2°C; 3. 30 min. tempo di riscaldamento.

Definizione di pin LCD TFT

Pin1, LEDA LED Anodo

Pin2, catodo LEDK LED

Pin3, alimentazione VCC 2.8V

Pin4, IOVCC alimentazione 1.8V/2.8V Voltaggio

Pin 5, GND Power Ground.

Pin6, segnali di orologeria CLKP DSI-CLK+

Pin7, segnali CLKN DSI-CLK-orologio

Pin 8, GND Power Ground.

Pin9, D0N DSI-D0- segnali di dati

Pin10, segnali dati D0P DSI-D0+

Pin 11, GND Power Ground.

Segnali di dati pin12, D1N DSI-D1

Segnali di dati DSI-D1+

Pin14, GND Power Ground

Segnali di dati DSI-D2 con pin15, D2N NC

Segnali di dati DSI-D2+

Pin17, GND Power Ground

Segnali di dati DSI-D2 con pin18, D3N NC

Segnali di dati DSI-D2+

Pin20, GND Power Ground.

Pin21, TE Fornitore di alimentazione 2.8V

Pin22, LCD_ID

Pin23, RISET Registrazione selezionare pin

Pin24, GND Power Ground

Pin25, GND Power Ground

Definizione del pin CTP

Pin1, GND

Pin2, SDA - 2,8V

Pin3, SCL - 2,8V

Pin4, VDD - 3,3 V

Pin5, INT

Pin 6, RST

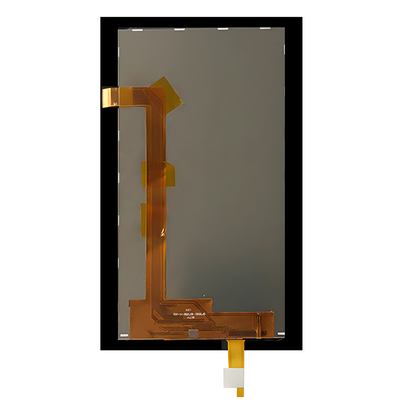

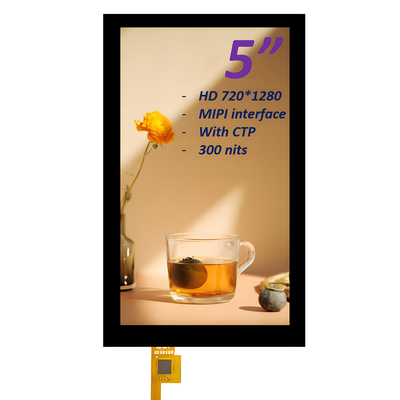

Display LCD TFT capacitivo da 5 pollici, PCAP TFT 5 pollici 720*1280 pixel Display Immagine del prodotto
