Dettagli:
|
Prodotto: | 1Display OLED da 54 pollici | Risoluzione: | Risoluzione 128x64 punti |
---|---|---|---|
Interfaccia: | I2C, SPI facoltativo | Modalità di visualizzazione: | Display di matrice passiva |
Ottica: | Tutti gli angoli di visione | Il contorno Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
Area attiva: | 35.06 ((L) x 17.52 ((W) mm | Pitch dei pixel: | 0.274 x 0,274 mm |
metodo di guida: | 1/64 Ciclo di lavoro | temperatura di funzionamento: | -40°C a +70°C |
Temperatura di stoccaggio.: | -40°C a +85°C | IC del driver: | SSD1309 o equivalente |
Numero di pin: | 4 pin di intestazione, 7 pin facoltativi | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | 1Modulo di visualizzazione OLED da 54 pollici,Modulo di visualizzazione OLED 128*64 |
SFOM154YZ4-12864WB-01 Specifica.pdf
1.54 pollici OLED Display Module 128 * 64 pixel 4 Pin IIC Interfaccia Introduzione al prodotto
I diodi organici emettitori di luce (OLED) sono una tecnologia di nuova generazione che consente immagini più luminose, più chiare e risposte più rapide.Il display OLED da 54 pollici SFOM154YZ4-12864WB-01 è realizzato in 128 x 64 punti monocromiQuesto modulo OLED è leggero, a basso consumo di energia, di piccole dimensioni e ha diverse opzioni di interfaccia, il default è IIC e le opzioni disponibili sono le porte IIC e SPI.Il modulo è in COB OLED, che ha il vantaggio di essere facile da fissare al modulo per l'applicazione del cliente a causa della scheda PCB.
Il modulo di visualizzazione OLED SFOM154YZ4-12864WB-01 originariamente non aveva il tatto, ma il pannello tattile è personalizzabile.terminali POS, casse registrate, apparecchi portatili, macchine di ordinazione mobili, ecc.
Caratteristiche
1Questo mini display OLED da 1,54 pollici ha una risoluzione di 128X64 e un chipset SSD1309.
2Questo modulo di display OLED da 1,54 pollici ha un consumo energetico estremamente basso: illuminazione a schermo intero 0,08w.
3Questo display OLED a 4 pin da 1,54 pollici ha quattro fori di montaggio per una facile installazione.
4Questo prodotto OLED da 1,54 pollici 128x64 è progettato per l'interfaccia I2C, IIC e SPI opzionale.
5Questo prodotto OLED a 4 pin da 1,54 pollici supporta una varietà di chip di controllo: completamente compatibile con la serie Arduino 51, la serie msp430, l'IC CSR stm32/2 ecc.
6La tensione di alimentazione di questo prodotto OLED I2C da 1,54 pollici è DC 3V-5V.
7. Questo modulo display OLED da 1,54 pollici è incorporato nel driver IC. può comunicare con I2C ((IIC) Interfaccia ha solo bisogno di 4 porte I / O
8. Questo prodotto OLED da 1,54 pollici 128x64 è compatibile con MMDVM, Pi-Star, ed è compatibile con Raspberry pi.
9. Questo prodotto OLED SPI da 1,54 pollici 128x64 ha un design auto-luminoso, non ha bisogno di retroilluminazione, il display può auto-luminoso; ha un alto contrasto, punti luminosi e nitidi, anche minuscoli caratteri abbastanza leggibili.
10. il modulo di display OLED da 1,54 pollici non ha caratteri incorporati all'interno del controller OLED, l'utente può creare i caratteri attraverso il software di generazione di caratteri.
Informazioni sul prodotto
Prodotto: | 1Display OLED da 54 pollici |
Risoluzione: | Risoluzione di 128x64 punti |
Interfaccia: | I2C, SPI facoltativo |
Controllo del driver: | SSD1309 o equivalente |
Ottica: | Tutte le prospettive |
Modalità di visualizzazione: | Display di matrice passiva |
Il contorno Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
Area attiva: | 35.06 ((L) X 17.52 ((W) Mm |
Pixel Pitch: | 0.274 x 0.274 mm |
Metodo di guida: | 1/64 Ciclo di lavoro |
Temperatura di funzionamento: | -40°C a +70°C |
Temperatura di conservazione: | -40°C a +85°C |
Numero di pin: | 4 pin di intestazione, 7 pin facoltativi |
Rispetto: | Compliance REACH e RoHS |
Definizione del pin
Pin1 GND (Power Ground)
Piin2 VDD (modulo di alimentazione Voltaggio 3V - 5V)
Pin3 SCL (linea dell' orologio)
Pin4 SDA (linea dati)
1.54 pollici OLED Display Module 128 * 64 pixel 4 pin Interfaccia IIC Disegno del prodotto

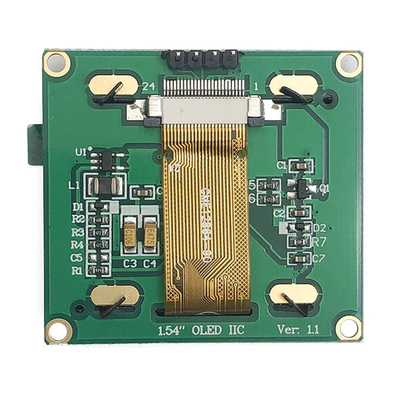

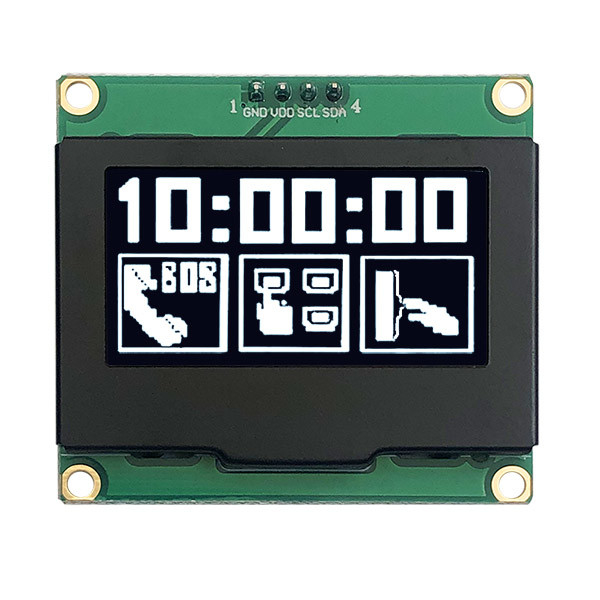

1.54 pollici OLED Display Module 128 * 64 pixel 4 pin Interfaccia IIC Immagine del prodotto
