Dettagli:
|
| Prodotto: | 1.12 pollici OLED display Modulo | Numero di pixel: | 128x128 punti |
|---|---|---|---|
| Circuito integrato del conducente: | SH1107 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Visualizza il colore: | Mono bianco | Funzioni di guida: | 1/8 Lavoratori di casa, 1/12 |
| Dimensioni del pannello: | 27 x 30,1 x 1,25 (mm) | Zona attiva: | 20.14 x 20.14 (mm) |
| Passo pixel: | 00,1575 x 0,1575 mm | Dimensione pixel: | 0.1375 x 0,1375 mm |
| Direzione di visualizzazione: | Tutti gli angoli di visione | Interfaccia: | 8-bit 68xx/80xx parallelo, SPI a 4 fili, I2C |
| Connessione: | ZIF | Numero pin: | 20 PERNI |
| Tutta la vita: | 50,000 ore @ 60cd/m2 | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | 1.12 pollici OLED display Modulo,Modulo di visualizzazione OLED 128x128 |
||
Introduzione al prodotto del display OLED da 20 pin da 1,12 pollici 128x128 punti con connettore ZIF da 40 mm
Il modulo display OLED SFOS112XZ-128128PAN è un display grafico COG con risoluzione 128x128, dimensione diagonale 1,12 pollici. Il modello OLED è progettato come di grado industriale, con il vantaggio di un prezzo competitivo. Il modulo è integrato con l'IC SH1107; supporta l'interfaccia parallela a 8 bit 68XX/80XX, SPI a 4 fili, I2C. La tensione di alimentazione per la logica è 2,8 V, la tensione di alimentazione per il display è 12 V, la corrente di funzionamento per VDD è 55 µA, il modulo display OEL SFOS112XZ-128128PAN può funzionare a temperature da -40 ℃ a +70 ℃; le sue temperature di stoccaggio variano da -40 ℃ a +80 ℃.
Caratteristiche
10. Questo display OLED da 1,12 pollici ha un tempo di risposta più rapido di "10 microsecondi a +25 °C".
10. Questo prodotto OLED mono da 1,12 pollici ha un'elevata luminosità e questo prodotto ha un rapporto di contrasto fino a 2000:1.
11. Questo prodotto OLED da 1,12 pollici a basso costo ha un consumo energetico inferiore, riducendo le emissioni di CO2.
Informazioni
| Prodotto: | Modulo display OLED da 1,12 pollici |
| Numero di pixel: | 128x128 punti |
| Interfaccia: | Parallela a 8 bit 68XX/80XX, SPI a 4 fili, I2C |
| Driver IC: | SH1107 o equivalente |
| Modalità di visualizzazione: | Matrice passiva |
| Ciclo di lavoro: | 1/128 Duty |
| Colore del display: | Mono bianco |
| Dimensioni del pannello: | 27 X 30,1 X 1,25 (mm) |
| Area attiva: | 20,14 X 20,14 (mm) |
| Passo dei pixel: | 0,1575 X 0,1575 (mm) |
| Dimensione dei pixel: | 0,1375 X 0,1375 (mm) |
| Direzione di visualizzazione: | Tutti gli angoli di visione |
| Connessione: | ZIF |
| Durata: | 50.000 ore @60cd/m2 |
| Numero di pin: | 20 pin |
| Conformità: | Conforme a REACH e RoHS |
Prodotto display OLED da 20 pin da 1,12 pollici 128x128 punti con connettore ZIF da 40 mm Disegno
![]()
Definizione dei pin
![]()
Valori massimi assoluti
![]()
Caratteristiche ottiche
![]()
Caratteristiche CC
![]()

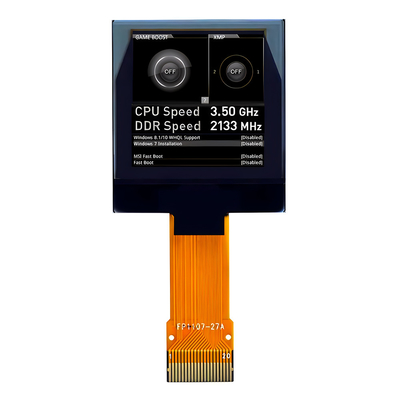

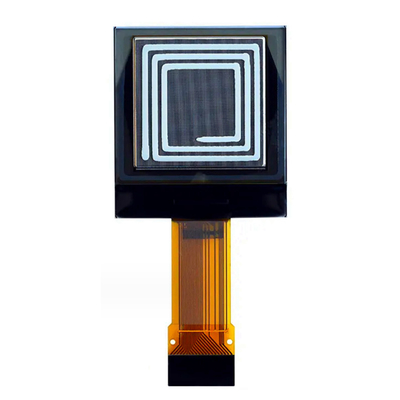

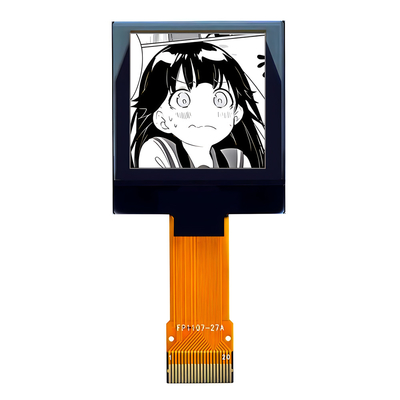

Prodotto display OLED da 20 pin da 1,12 pollici 128x128 punti con connettore ZIF da 40 mm Immagine
![]()
![]()
![]()
