Dettagli:
|
| Prodotto: | 0Display OLED da.96 pollici | Numero di pixel: | pixel 128x64 |
|---|---|---|---|
| IC del driver: | SSD1315 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Bianco, blu, blu/giallo doppio colore | Dovere di guida: | dovere 1/64 |
| Dimensione del pannello: | 240,74 x 16,9 x 1,42 (mm) | Area attiva: | 210,74 x 10,86 (mm) |
| Pitch dei pixel: | 00,17 x 0,17 (mm) | Dimensione del pixel: | 00,15 x 0,154 (mm) |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | I2C, SPI facoltativo |
| Connessione: | ZIF | Numero di pin: | 30 pin (può essere personalizzato) |
| Temperatura operativa.: | -40°C - +70°C | Temperatura di stoccaggio.: | -40°C - +85°C |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Pannello di visualizzazione sottile OLED,Pannello di visualizzazione OLED dot 128x64,Quadro comandi a 0 |
||
0.96 pollici 30 pin connessione ZIF OLED Display sottile 128x64 SPI Interfaccia I2C Introduzione al prodotto
SFTOS096XY-7128AP è un modulo di visualizzazione micro OLED a matrice di punti 128x64 COG di tipo grafico con una diagonale di 0,96 pollici.Questo 0.96" micro display OLED ha integrato IC SSD1315, supporta l'interfaccia SPI e I2C e vanta un elevato rapporto di contrasto 10.000: 1.La temperatura di funzionamento del modulo varia da -40°C a +80°CLa temperatura di conservazione varia da -40°C a +85°C. I colori di emissione disponibili sono il bianco, il blu monocolore e il blu/giallo doppio colore.
Caratteristiche e vantaggi
6Questo display OLED da 0,96 pollici ha un tempo di risposta più veloce di "10 microsecondi a +25 °C".
7.Questo prodotto mono OLED da 0,96 pollici ha un'elevata luminosità e un rapporto di contrasto fino a 2000:1.
8Questo prodotto OLED a basso costo da 0,96 pollici ha un minor consumo di energia - riducendo le emissioni di CO2.
9. Questo schermo OLED da 0,96 pollici 128x64 è un display ideale per applicazioni industriali e di consumo come audio, pannelli di controllo automobilistici, dispositivi medici, biancheria o prodotti per la domotica,tra gli altri.
Informazioni sul prodotto
| Prodotto: | 0Display OLED da 96 pollici |
| Colore di visualizzazione: | Bianco, blu, blu/giallo doppio colore |
| Numero di pixel: | 128x64 pixel |
| Controllo del driver: | SSD1315 o equivalente |
| Modalità di visualizzazione: | Matrice passiva |
| Funzione di guida: | Lavorare, 1/64 |
| Dimensione del pannello: | 24.74 x 16.9 x 1.42 (mm) |
| Area attiva: | 210,74 x 10,86 mm |
| Pixel Pitch: | 0.17 x 0,17 (mm) |
| Dimensione dei pixel: | 00,15 x 0,154 (mm) |
| Interfaccia: | I2C, SPI facoltativo |
| Numero di pin: | 30 pin (può essere personalizzato) |
| Direzione di visione: | Tutte le prospettive |
| Collegamento: | ZIF |
| Temperatura di funzionamento: | -40°C - +70°C |
| Temperatura di conservazione: | -40°C - +85°C |
| Tempo di vita: | 50,000 ore @60cd/m2 |
| Rispetto: | Compliance REACH e RoHS |

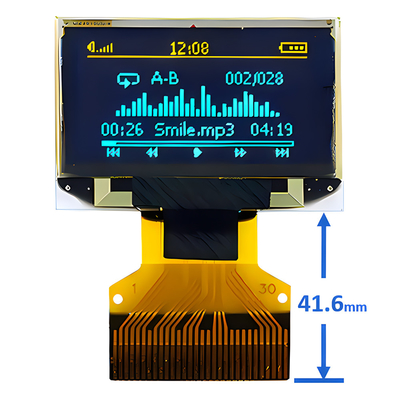

0.96 pollici 30 pin connessione ZIF OLED Display sottile 128x64 SPI Interfaccia I2CDisegno del prodotto
![]()
Definizione del pin
![]()
Classificazione massima assoluta
![]()
Caratteristiche ottiche
![]()
* Misurazione ottica effettuata a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. La configurazione del software segue la sezione 4.4 Inizializzazione.
Contenuto delle prove di affidabilità
![]()

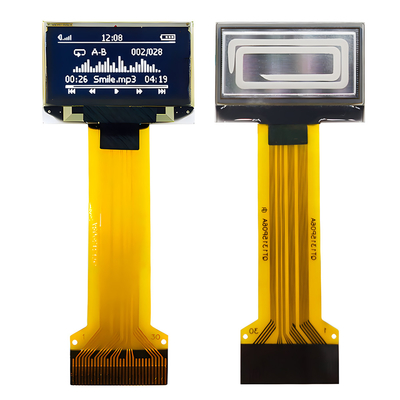

0.96 pollici 30 pin connessione ZIF OLED Display sottile 128x64 SPI Interfaccia I2CImmagine del prodotto
![]()
![]()
![]()
