Dettagli:
|
Prodotto: | 0Display OLED da.96 pollici | Numero di pixel: | pixel 128x64 |
---|---|---|---|
IC del driver: | SSD1315 o equivalente | Modalità di visualizzazione: | Matrice passiva |
Display colore: | Monocromo (bianco) | Dovere di guida: | dovere 1/64 |
Dimensione del pannello: | 24.7 x 16.6 x 1.3 (mm) | Area attiva: | 21.74 x 11.175 (mm) |
Pitch dei pixel: | 00,17 x 0,175 (mm) | Dimensione del pixel: | 00,15 x 0,15 (mm) |
Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | I2C, SPI facoltativo |
Connessione: | Collegamento | Numero di pin: | 30 pin (può essere personalizzato) |
Temperatura operativa.: | -40°C - +70°C | Temperatura di stoccaggio.: | -40°C - +85°C |
Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Modulo a 0,96 pollici dell'esposizione di OLED |
** Scarica della scheda dati **
SFOS096JY-7127AP Specifica.pdf
0Display OLED da.96 pollici 128x64 Bianco/Azzurro/Giallo/Giallo-AzzurroIntroduzione del prodotto
Il display OLED monocromo si riferisce a un display OLED che può visualizzare solo un colore, come bianco, blu e giallo.sullo schermo, possiamo anche fornire un display a doppio colore di giallo e blu, che offre anche agli utenti una buona esperienza visiva.
Il modulo di visualizzazione OLED SFOS096XZ-7127AP è un display grafico COG a risoluzione 128x64 con una diagonale di 0,96 pollici.Il modello OLED è progettato come di qualità industriale e presenta un vantaggio competitivo in termini di prezzo. Questo modulo ha un circuito integrato SSD1315; supporta le interfacce I2C e SPI. La tensione di alimentazione logica è di 2,8V, la tensione di alimentazione del display è di 9V, la corrente di funzionamento VDD è di 160 μ A,e il ciclo di guida è 1/64.
Il modulo di visualizzazione OEL SFOS096XZ-7127AP è adatto a dispositivi indossabili, applicazioni domestiche intelligenti e altro.Il suo intervallo di temperatura di conservazione è compreso tra -40 °C e +85 °C.
Caratteristiche
Prodotto: |
0Display OLED da.96 pollici |
Numero di pixel: | 128x64 pixel |
Controllo del driver: | SSD1315 o equivalente |
Modalità di visualizzazione: | Matrice passiva |
Colore di visualizzazione: | bianco, blu, giallo e doppio colore ((giallo/blu) |
Funzione di guida: | Lavorare, 1/64 |
Area attiva: | 21.74 x 11.175 (mm) |
Dimensione del pannello: | 24.7 x 16.6 x 1.3 (mm) |
Pixel Pitch: | 0.17 x 0,175 (mm) |
Dimensione dei pixel: | 0.15 x 0,15 (mm) |
Interfaccia: | I2C, SPI facoltativo |
Direzione di visione: | Tutte le prospettive |
Collegamento: | Collegamento |
Numero di pin: | 30 pin (può essere personalizzato) |
Temperatura di funzionamento: | -40°C - +70°C |
Temperatura di conservazione: | -40°C - +85°C |
Tempo di vita: | 50,000 ore @60cd/m2 |
Rispetto: | Compliance REACH e RoHS |
0Display OLED da.96 pollici 128x64 Bianco/Azzurro/Giallo/Giallo-AzzurroDisegno del prodotto
Definizione del pin dell'interfaccia
- No, no. | Il simbolo | Descrizione |
1 | NC | Nessun collegamento. |
2 | C1N |
CXP/CXN-Pin per condensatore della pompa di carica;Conneggere l'uno all'altro con un condensatore |
3 | C1P | |
4 | C2P | |
5 | C2N | |
6 | VBAT | Fornitura di alimentazione per il circuito di regolazione della pompa di carica. |
7,10 | NC | Nessuna connessione |
8 | VSS | Questo è un perno di terra. |
9 | VDD | Pin di alimentazione per il funzionamento logico del nucleo. |
11 | BS1 |
Pini di selezione dell'interfaccia del bus MCU. |
12 | BS2 | |
13 | CS | Questo è l' input di selezione del chip. |
14 |
Risorse rinnovabili |
Ripristinare l'ingresso del segnale.quando il pin viene tirato ALTO, l'inizializzazione del chip viene eseguita.Mantenere questo pin ALTO ((cioè collegare al VDD) durante il normale funzionamento |
15 |
A0 |
Questo è il pin di controllo Data/Command. Quando viene tirato in alto (cioè connettersi a VDD), i dati a D[7:0] vengono trattati come dati. Quando viene premuto LOW, i dati a D[7:0] verranno trasferiti al registro dei comandi. In modalità I2C, questo pin funge da SA0 per la selezione dell'indirizzo slave. Quando è selezionata l'interfaccia seriale a 3 fili, questo pin deve essere collegato al VSS. |
16 |
WR |
Questo è il pin di ingresso di controllo lettura / scrittura che si collega all'interfaccia MCU. Quando viene selezionata la modalità di interfaccia 8080, questo pin sarà l'ingresso Write (WR#). |
17 |
R & S |
Quando si connette a un microprocessore della serie 8080, questo pin riceve il segnale di lettura (RD#). Quando è selezionata l'interfaccia seriale o I2C, questo pin deve essere collegato al VSS. |
18 ~ 25 |
D0 ~ D7 |
Questi sono bus dati bidirezionali a 8 bit da collegare al bus dati del microprocessore.D1 sarà l'input dei dati di serie: SDIN e D2 devono essere mantenuti NC. Quando è selezionata la modalità I2C, D2, D1 devono essere legati tra loro e servire come SDAout, SDAin in applicazione e D0 è l'ingresso dell'orologio seriale, SCL. |
26 |
IREF |
Questo è il perno di riferimento della corrente di uscita del segmento. Quando viene utilizzato un IREF esterno, un resistore deve essere collegato tra questo pin e il VSS per mantenere la corrente IREF a 30 uA. Quando viene utilizzato l'IREF interno, questo pin deve essere mantenuto NC. |
27 |
VCOMH |
Il pin per il segnale COM deseleziona il livello di tensione. Un condensatore dovrebbe essere collegato tra questo pin e VSS.Com |
28 |
VCC |
Quando la pompa di carica è abilitata, un condensatore deve essere collegato tra questo pin e il VSS. |
29,30 | NC | Nessuna connessione |
Caratteristiche della corrente continua
Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
Tensione di alimentazione |
IC di tensione di alimentazione logica | VDD | 1.65 | 3.0 | 3.5 | V. |
Voltaggio di alimentazione del regolatore della pompa di carica |
VBAT |
3.0 |
3.3 |
4.5 |
V. |
|
Funzionamento (per pannello OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V. |
|
Input Voltaggio |
Alta tensione | HIV | 0.8 x VDD | - | VDD | V. |
Basso Voltaggio | VIL | 0 | - | 0.2 x VDD | V. | |
Prodotto Voltaggio |
Alta tensione | VOH | 0.9 x VDD | - | VDD | V. |
Basso Voltaggio | VOL | VSS | - | 0.1 x VDD | V. |
Caratteristiche elettro-ottiche
Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
Luminanza di funzionamento | L | 50 | 65 | - | cd/m2 | Tutti i pixel accesi | |
Consumo di energia | P | - | 50 | 60 | mW |
30% di pixel Attivo |
|
Frequenza del fotogramma | Fr | - | 105 | - | Hz | - | |
Colore Coordinate |
Blu | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Camera oscura |
CIE y | 0.21 | 0.25 | 0.29 | ||||
Tempo di risposta
|
Alzati. | Tr | - | 10 | - | noi | - |
Decadimento | Td | - | 10 | - | noi | - | |
Rapporto di contrasto | Cr | 10000:1 | - | - | - | Camera oscura | |
Angolo di visione | θ | 160 | - | - | Grado | - | |
Tempo di vita operativo | In alto | 22000 | - | - | Orari | L= 65 cd/m2 |

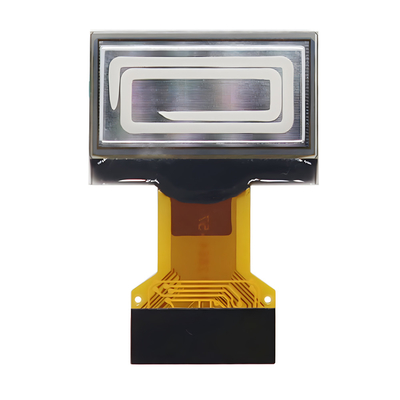

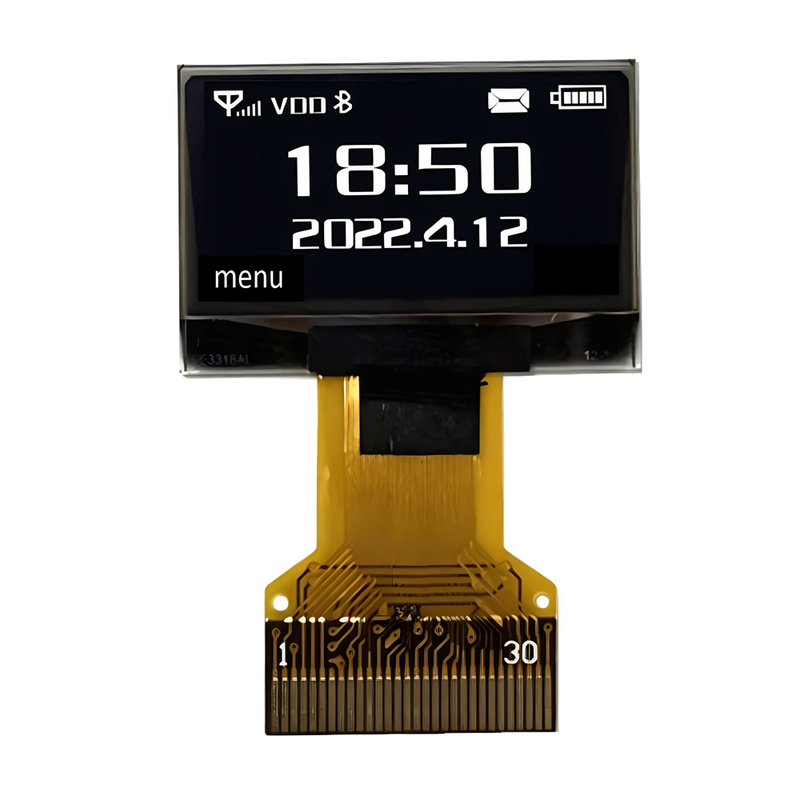

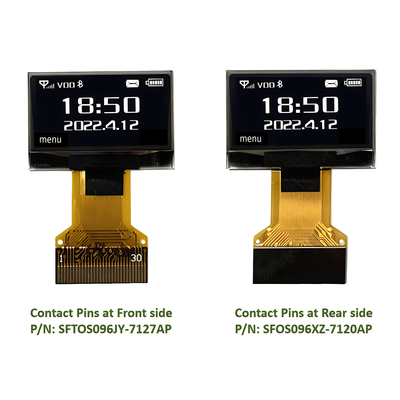

0Display OLED da.96 pollici 128x64 Bianco/Azzurro/Giallo/Giallo-AzzurroImmagine del prodotto
