1Modulo di visualizzazione OLED monocromatico da 0,3 pollici 128x64 pixel Bianco/Azzurro opzionale

SFOS130JY-7130AP.pdf

1modulo di visualizzazione OLED monocromatico da 0,3 pollici 128x64 pixelDisegno del prodottoIntroduzione del prodotto

SFOS130JY-7130AP OLED Display Module è un display grafico COG a risoluzione 128x64, con diagonale di 1,3 pollici.Il modello OLED è progettato come di qualità industriale che ha il vantaggio di un prezzo competitivo. Il modulo è integrato con IC CH1116G; supporta 8-bit 68XX/80XX parallelo, 3/4-wire SPI, interfaccia I2C. La tensione di alimentazione per Logic è 4V, la tensione di alimentazione per display è 14V,corrente di funzionamento per VDD è di 180μAIl modulo di visualizzazione OEL SFOS130Y-7130AP può funzionare a temperature da -40°C a +80°C; le sue temperature di conservazione variano da -40°C a +80°C.

Caratteristiche

1modulo di visualizzazione OLED monocromatico da 0,3 pollici 128x64 pixelDisegno del prodotto

Definizione del pin

Classificazione massima assoluta

Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V.

Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo nelle condizioni di cui alla sezione 3.. “Optics & Electrical Characteristics". Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.

Nota 3: Gli intervalli di temperatura definiti non includono il polarizzatore.La temperatura massima resistente del polarizzatore deve essere di 80°C.

Nota 4: VCC = 12,0V, Ta = 25°C, 50% Checkerboard.La configurazione del software segue la sezione 4.4 Inizializzazione.La durata di vita è specificata come il 50% della luminosità iniziale raggiunta.La temperatura media di funzionamento durante la vita è stimata con l'accelerazione del funzionamento a temperature elevate..

Caratteristiche ottiche

Caratteristiche della corrente continua

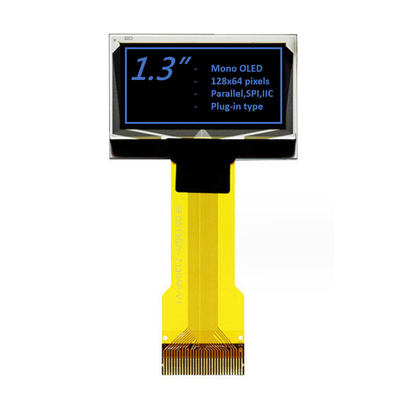

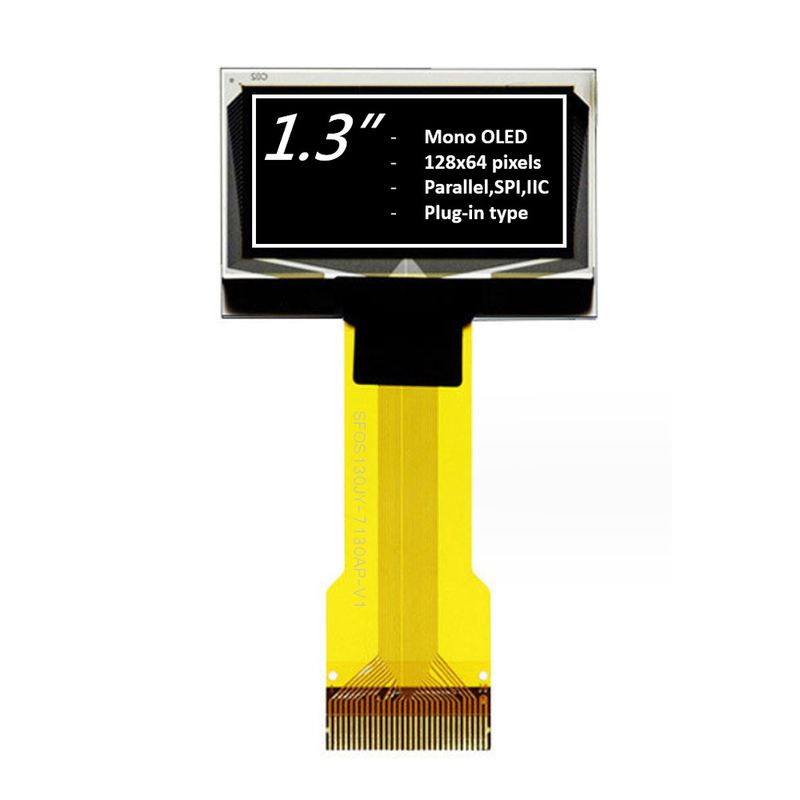

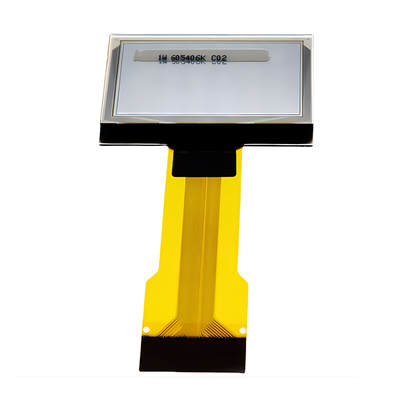

1modulo di visualizzazione OLED monocromatico da 0,3 pollici 128x64 pixelDisegno del prodottoProdottoImmagine

Impianti di fabbrica e certificati

I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.

SAEF offre una vasta gamma di moduli OLED in dimensioni da 0,42" a 5,5" OLED, come micro OLED Display da 0,42", OLED Display da 0,49", mini OLED Display da 0,66", OLED da 0,69", OLED da 0,77", OLED da 0,87",.Display OLED da 91 pollici, Display OLED da 0,95 pollici, Display OLED da 0,96 pollici, Display OLED da 1,3 pollici, Display OLED da 1,5 pollici, Display OLED da 2 pollici, Display OLED da 2,4 pollici, Display OLED da 2,7 pollici, Display OLED da 5,5 pollici e soluzioni di progettazione personalizzate.
