Dettagli:
|
| Prodotto: | 0.66 pollici OLED display Modulo | Numero di pixel: | Grafica 64x48 |
|---|---|---|---|
| IC del driver: | SSD1315 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Monocromo (bianco) | Dovere di guida: | 4/48 |
| Dimensione del pannello: | 16.42 x 16.9 x 1.25 (mm) | Area attiva: | 13.42 x 10.06 (mm) |
| Pitch dei pixel: | 00,21 x 0,21 mm | Dimensione del pixel: | 00,19 x 0,19 mm |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | Parallell, SPI, I2C |
| Connessione: | Saldatura/Hotbar | Numero di pin: | 28 perni |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 0Display OLED grafico da 66 pollici,Modulo di visualizzazione grafica OLED,Modulo di visualizzazione OLED da 64x48 pixel |
||
Su questo articolo SFOS066XZ-7115AN Modulo di visualizzazione OLED
Il modulo di visualizzazione OLED SFOS066XZ-7115AN è una soluzione di visualizzazione compatta e ad alta risoluzione progettata per varie applicazioni,in particolare quelli che richiedono un piccolo fattore di forma e affidabilità di livello industrialeEcco un riassunto delle sue caratteristiche principali e delle sue specifiche:
Specificità della visualizzazione:
Classe industriale:
Controller IC:
Interfacce:
Voltaggio e corrente:
Funzioni di guida:
Intervallo di temperatura:
Applicazioni:
Prezzo:
Altre considerazioni:
Il modulo di visualizzazione OLED SFOS066XZ-7115AN è una soluzione di visualizzazione versatile per applicazioni in cui è richiesta una combinazione di piccole dimensioni, alta risoluzione e affidabilità di livello industriale.Il suo basso consumo energetico e il supporto per molteplici interfacce di comunicazione lo rendono una scelta popolare per progettisti e ingegneri che lavorano su dispositivi di nuova generazione.
Caratteristiche
| Prodotto: | 0.66 pollici OLED Display Module |
| Numero di pixel: | Grafica 64x48 |
| Controllo del driver: | SSD1315 o equivalente |
| Interfaccia: | Parallelo, SPI, I2C |
| Modalità di visualizzazione: | Matrice passiva |
| Funzione di guida: | Lavoratori di un'azienda, 1/48 |
| Colore di visualizzazione: | Monocromo (bianco) |
| Dimensione del pannello: | 16.42 x 16.9 x 1.25 (mm) |
| Area attiva: | 13.42 x 10.06 (mm) |
| Pixel Pitch: | 0.21 x 0,21 mm |
| Dimensione dei pixel: | 0.19 x 0,19 mm |
| Direzione di visione: | Tutte le prospettive |
| Numero di pin: | 28 pin |
| Collegamento: | Soldering/Hotbar (Plug-in personalizzabile) |
| Tempo di vita: | 50,000 ore @60cd/m2 |
| Rispetto: | Compliance REACH e RoHS |
Disegno di contorno
![]()
Definizione del pin
| Numero PIN. | Il simbolo | I/O | Funzione |
| 1 |
N.C. (GND) |
- | Pin riservato (pin di sostegno) |
| 2-5. |
C1P / C1N C2P / C2N |
Io... |
Terminale positivo del condensatore di inversione volante Terminale negativo del condensatore di spinta volante |
| 6 |
VBAT |
P |
Fornitura di alimentazione per il circuito del convertitore CC/DC |
| 7 |
VSS |
P |
Sulla base del circuito logico |
| 8 | VDD | P | Fornitore di alimentazione per la logica |
| 9 - 10 |
BS1 BS2 |
Io... |
Protocollo di comunicazione Selezionare |
| 11 |
CS# |
Io... |
Selezionare il chip |
| 12 |
RES# |
Io... |
Ripristino dell'alimentazione per il controller e il driver |
| 13 |
D/C# |
Io... |
Controllo dati/comando |
| 14 | R/W# | Io... | Leggere/Scrivere Selezionare o Scrivere |
| 15 |
E/RD# |
Io... |
Leggere/scrivere Abilitare o leggere |
| 16-23 | D0~D7 | I/O | Bus di input/output dei dati host |
| 24 |
IREF |
Io... |
Referenza attuale per la regolazione della luminosità |
| 25 |
VCOMH |
O |
Livello di uscita di tensione elevato per il segnale COM |
| 26 |
VCC |
P |
Fornitura di alimentazione per il pannello OEL |
| 27 | VLSS. | - | Sulla base del circuito logico |
| 28 | N.C. (GND) | - | Pin riservato (pin di sostegno) |
Caratteristiche ottiche
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità | |||
|
Brillantezza (VCC fornito esternamente) |
Lbr
|
Nota 5 | 80 | - | - | cd/m2 | |||
|
Brillantezza (VCC generato da DC/DC interno) |
Nota 6 | 80 | 100 | - | cd/m2 | ||||
| C.I.E. (bianco) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |||||
| Contrasto della stanza buia | - | 2000:1 | - | ||||||
| Angolo di visione | - | Libero | - | grado |
Caratteristiche della corrente continua
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 |
3.5 8.0 |
V. | |
|
Tensione di alimentazione per il display (forniti esternamente) Tensione di alimentazione per DC/DC |
VCC |
|
7.0 | 7.5 | V. | |
| VBAT | 3.5 | - |
4.2
- |
V. | ||
|
Tensione di alimentazione per il display (generata da DC/DC interno) Input di alto livello |
VCC |
|
7.0 | 7.5 | V. | |
| HIV | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V. | ||
| Input a basso livello | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | V. | |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | V. | |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | V. | |
| Corrente di funzionamento per VDD | IDD | - | 180 | μA | ||
|
Corrente di funzionamento per VCC (VCC alimentato esternamente) |
CPI |
- |
- |
5 |
mA |
|
| Corrente di funzionamento per VBAT (VCC generata da DC/DC interno) | IBAT |
|
- |
14 |
mA |
|
| Corrente in modalità di riposo per VDD | IDD, SLEEP | - | 1 |
10
10 |
μA | |
| Corrente in modalità di riposo per VCC | ICC, SLEEP | - | 2 | μA |

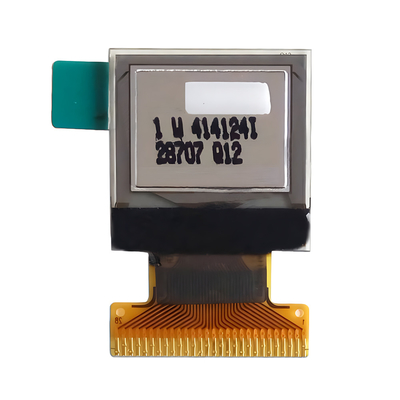

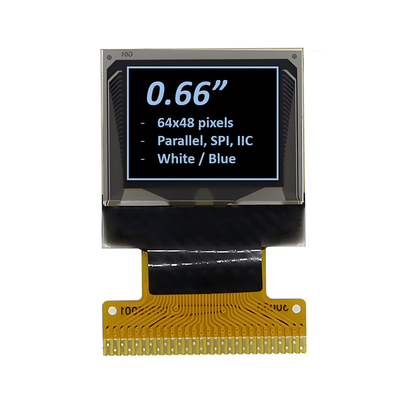

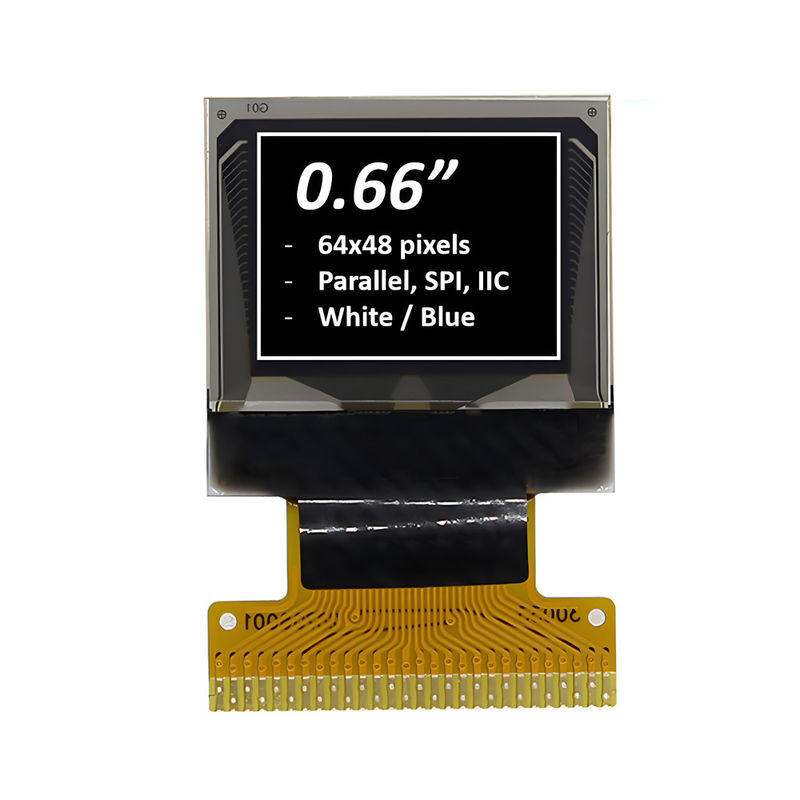

Immagine del prodotto
![]()
![]()
![]()
