Dettagli:
|
| Prodotto: | 0Modulo di visualizzazione OLED da 0,63 pollici | Numero di pixel: | 120x28 pixel |
|---|---|---|---|
| IC del driver: | SSD1312 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Monocromo (bianco) | Dovere di guida: | Lavorare, 1/28 |
| Dimensione del pannello: | 210,54 x 6,62 x 1,22 (mm) | Area attiva: | 15.58 x 3.62 (mm) |
| Pitch dei pixel: | 00,13 x 0,13 (mm) | Dimensione del pixel: | 0.11 x 0,11 (mm) |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | I2C |
| Connessione: | Saldatura/Hotbar (personalizzabile) | Numero di pin: | 14 pin (può essere personalizzato) |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione OLED da 120x28 pixel,0Modulo di visualizzazione OLED da 0,63 pollici |
||

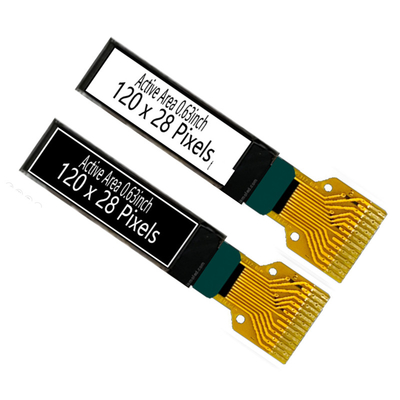

0.63 pollici 120x28 pixel OLED Display Module, 0,63 pollici OEL Matrix Display Introduzione al prodotto
Il modulo di visualizzazione OLED SFOS063XZ-7114AN è un display grafico COG a risoluzione 120x28, dimensione diagonale 0,63 pollici.Il modello OLED è progettato come di qualità industriale che ha il vantaggio di un prezzo competitivo. Il modulo è integrato con SSD1312 IC; supporta l'interfaccia I2C. La tensione di alimentazione per la logica è di 2.8V tipica, che va da 1.65V a 3.3V, la tensione di alimentazione per il display è di 8V,Corrente di funzionamento per VDD è di 180μA, servizio di guida 1/28.Il modulo di visualizzazione SFOS063XZ-7114AN OEL è adatto a dispositivi indossabili, applicazioni domestiche intelligenti, ecc. Questo modulo può funzionare a temperature da -40 °C a +80 °C;le sue temperature di conservazione vanno da -40°C a +85°C.
Caratteristiche
9Questo display OLED da 0,63 pollici ha un tempo di risposta più veloce di "10 microsecondi a +25 °C".
10.Questo prodotto mono OLED da 0,63 pollici ha un'elevata luminosità e un rapporto di contrasto fino a 2000:1.
11Questo prodotto OLED a basso costo da 0,63 pollici ha un minor consumo di energia - riducendo le emissioni di CO2.
| Prodotto: | 0Modulo di visualizzazione OLED da.63 pollici |
| Controllo del driver: | SSD1312 o equivalente |
| Interfaccia: | I2C |
| Colore di visualizzazione: | Monocromo (bianco) |
| Numero di pixel: | 120x28 pixel |
| Modalità di visualizzazione: | Matrice passiva |
| Funzione di guida: | "Il mio cuore" 1/28 |
| Dimensione del pannello: | 210,54 x 6,62 x 1,22 (mm) |
| Area attiva: | 15.58 x 3.62 (mm) |
| Pixel Pitch: | 0.13 x 0,13 (mm) |
| Dimensione dei pixel: | 0.11 x 0,11 (mm) |
| Numero di pin: | 14 pin (può essere personalizzato) |
| Direzione di visione: | Tutte le prospettive |
| Collegamento: | Saldatura/Hotbar (personalizzabile) |
| Tempo di vita: | 50,000 ore @60cd/m2 |
| Rispetto: | Compliance REACH e RoHS |
0.63 pollici 120x28 pixel OLED Display Module, 0,63 pollici OEL Display Matrix Display Disegno del prodotto
Classificazione massima assoluta
Caratteristiche ottiche
Definizione del pin
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Il terminale positivo del condensatore di inversione volante, il terminale negativo del condensatore di spinta volante.Devono fluttuare quando il convertitore non è utilizzato.
Pin 5,VDD2VBAT
Fornitura di alimentazione per il circuito del convertitore di tensione CC/DC. Questo è il pin di alimentazione per il buffer interno del convertitore di tensione CC/DC. Deve essere collegato a una sorgente esterna quando il convertitore viene utilizzato.Deve essere collegato al VDD quando il convertitore non è utilizzato.
Pin6, VBREFNC
Pin7, VSS
Questo è un perno di terra, che funge da riferimento per i perni logici, deve essere collegato a un perno esterno.
Pin8, VDD1
Questo e' un pin di alimentazione di tensione.
Pin9, RES#
Ripristino di potenza per il controller e il driver. Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, l'inizializzazione del chip viene eseguita. Mantenere questo pin alto durante il normale funzionamento.
Pin10, SCL
Segnale di orologeria del bus IIC. La trasmissione delle informazioni nel bus I2C segue un sigma dell'orologio. Ogni trasmissione di bit di dati avviene durante un singolo periodo di orologeria di questo pin.
Pin11, SDA
Questo pin funge da canale di comunicazione tra trasmettitore e ricevitore.
Pin12, IREF
Questo pin è il pin di riferimento per la corrente di segmento. Una resistenza deve essere collegata tra questo pin e il VSS. Impostare la corrente a 12,5 uA massimo.
Pin13, VCOMH
Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. Il condensatore deve essere collegato tra questo pin e il VSS.
Pin14, VCC
Fornitura di alimentazione per il pannello OEL. Questo è il pin di alimentazione di tensione più positivo del chip. Un condensatore di stabilizzazione deve essere collegato tra questo pin e il VSS quando viene utilizzato il convertitore.Deve essere collegato a una sorgente esterna quando il convertitore non è in uso..

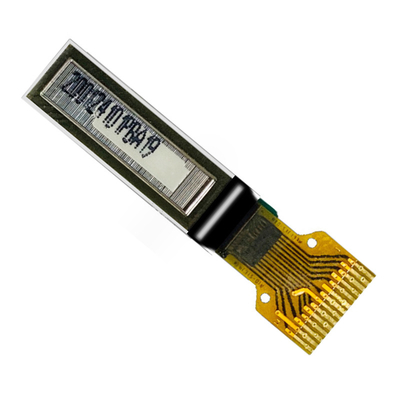

0.63 pollici 120x28 pixel OLED Display Module, 0,63 pollici OEL Display MatrixImmagine del prodotto
Impianti di fabbrica e certificati
I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,42" a 5,5" OLED, come micro OLED Display da 0,42", Display OLED da 0,49", Display OLED da 0,5, Display OLED da 0,54", Display OLED da 0,63", Display OLED da 0,49", Display OLED da 0,05", Display OLED da 0,54", Display OLED da 0,63", Display OLED da 0,49", Display OLED da 0,49", Display OLED da 0,50", Display OLED da 0,54", Display OLED da 0,63", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLED da 0,50", Display OLEDDisplay mini OLED da 66 pollici, display OLED da 0,69", display OLED da 0,91", display OLED da 0,95", display OLED da 0,96", display OLED da 1,5", display OLED da 2", display OLED da 2,4", display OLED da 2,7", display OLED da 5,5", e soluzioni di progettazione personalizzate.
