Dettagli:
|
| Prodotto: | Display LCD TFT da 7 pollici | Temperature operative.: | -30°C a +75°C |
|---|---|---|---|
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Risoluzione: | 1024 RGB x 600 |
| interfaccia: | RGB | Numero di pin: | 50 pin |
| Direzione di visione: | IPS, tutti gli angoli di visione (85/85/85/85) | Il contorno Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Area attiva: | 154.21 ((H) x85.92 ((V) (mm) | touch screen: | CTP facoltativo |
| Trattamento superficiale: | Rivestimento duro ((3H) | Colori di visualizzazione: | 16,7 m. |
| Connessione: | Collegamento | Temperatura di stoccaggio.: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT PCAP da 7 pollici,1000nits PCAP TFT Display |
||
7 pollici PCAP TFT Display 1024x600 1000nits RGB Wide Temperature di funzionamento Introduzione del prodotto
SFTO700XC-7026AN TFT Display LCD è uno schermo a angolo di visione completo tipo IPS da 7 pollici con risoluzione di 1024x600 pixel.questo schermo TFT SFTO700XC-7026AN è azionato a 3.3V ((tensione di potenza), Vdd è da 3,0V a 3,6V.
Questo modulo TFT LCD SFTO700XC-7026AN è dotato di luminosità 1000cd/m2.Il touch LCD TFT SFTO700XC-7026AN è di buona qualitàCome display di livello industriale, questo prodotto è ampiamente utilizzato in applicazioni industriali e mediche, terminale POS bancario, HMI, domotica, sistema di sicurezza, ecc.
| Prodotto: | Display LCD TFT da 7 pollici |
| Luminanza superficiale: | 1000 Cd/m2 ((nits) |
| Temperatura di funzionamento: | -30°C a +75°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Numero di pin: | 50 pin |
| Risoluzione: | 1024 RGB X 600 |
| Interfaccia: | RGB |
| Direzione di visione: | IPS, angolo di visione completo (85/85/85/85) |
| Area attiva: | 154.21 ((H) x85.92 ((V) (mm) |
| Il profilo Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Schermo tattile: | CTP facoltativo |
| Colori di visualizzazione: | 16.7 M |
| Trattamento superficiale: | Rivestimento duro ((3H) |
| Collegamento: | Collegamento |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
Caratteristiche
Questo LCD TFT da 7 pollici è un LCD TFT a matrice attiva a colori che utilizza TFT di silicio amorfo (ThinFilm Transistors) come dispositivi di commutazione attivi.
Questo display LCD PCAP TFT da 7 pollici è progettato con schermo touch capacitivo, il vetro di copertura può essere personalizzato come richiesto dal cliente.
Questo schermo TFT da 7 pollici è con Color Gamut Typ. 50% Min.45%.
Il tempo di risposta di questo LCD TFT da 12,1 pollici è tipicamente 30ms, massimo 35ms.
Questo display TFT da 7 pollici 1024x600 ha un rapporto di contrasto di Typ:1000 Min:800.
Questo TFT RGB da 7 pollici funziona a temperature ampie che vanno da -30 gradi a +75 gradi.
Questo display TFT da 7 pollici è uno schermo LCD standard a interfaccia RGB da 50 pin.
Display LCD TFT da 7 pollici a temperatura ampia 1024x600 HMI Screen RGB 50 pin Disegno del prodotto
Specifiche elettriche del modulo LCD
Definizione del pin
I: input, O: output, P: potenza
Nota 1: selezionare la modalità DE/SYNC. Normalmente tirare in alto.Quando si seleziona la modalità DE, MODE=1 ¢, VS e HS devono tirare in alto.Quando si seleziona la modalità SYNC, MODE= ¢0 ¢, DE deve essere messa a terra.
Nota 2: Quando vengono inseriti dati RGB a 18 bit, i due bit più bassi di dati R, G e B devono essere conteggiati.
Nota 3: i dati devono essere bloccati sul bordo di caduta del DCLK

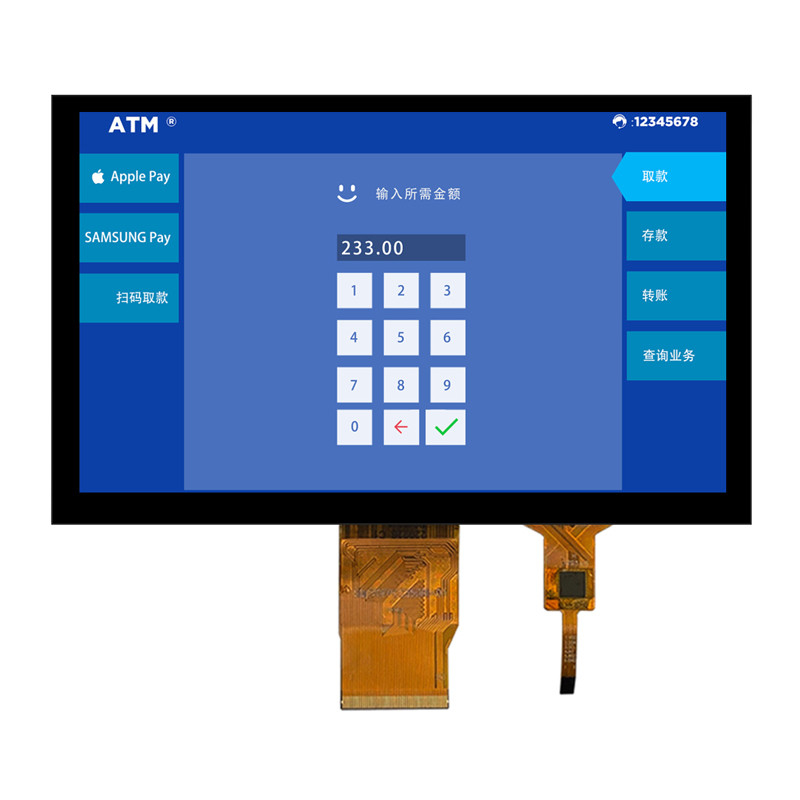

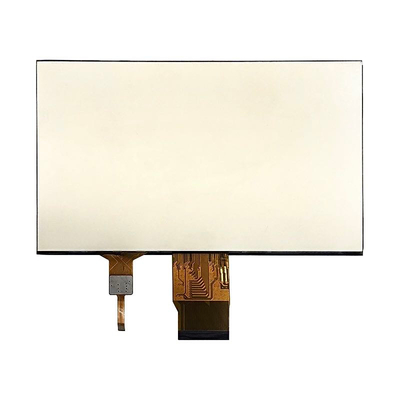

Display TFT PCAP da 7 pollici 1024x600 1000nits RGB Wide Operating Temperature Immagine del prodotto
Impianti di fabbrica e certificati
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità professionale.Lo schermo touch capacitivo di Saef Technology è progettato perPossiamo anche combinare touch screen PCAP con display a cristalli liquidi (LCD),che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni e forme personalizzate, trattamenti dei bordi, fori e ritagli
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
