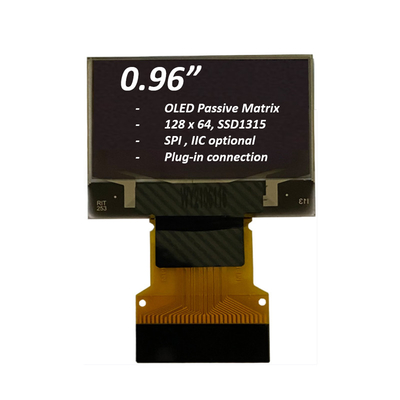

Prezzo all'ingrosso Modulo display OLED da 0,96 pollici 128x64 Pixel SPI IIC Interfaccia connessione plug-in Introduzione del prodotto
SFOS096XZ-7120AP OLED Display Module è un display grafico COG a risoluzione 128x64, diagonale 0,96 pollici.Il modello OLED è progettato come di qualità industriale che ha il vantaggio di un prezzo competitivo. Il modulo è integrato con SSD1315 IC; supporta l'interfaccia I2C e SPI. La tensione di alimentazione per la logica è di 2,8V, la tensione di alimentazione per il display è di 9V, la corrente di funzionamento per VDD è di 160μA,servizio di guida 1/64.
Il modulo di visualizzazione SFOS096XZ-7120AP OEL è adatto a dispositivi indossabili, applicazioni domestiche intelligenti, ecc. Questo modulo può funzionare a temperature da -40 °C a +70 °C;le sue temperature di conservazione vanno da -40°C a +85°C.
| Prodotto: |
Modulo di visualizzazione OLED 0,96" |
| Numero di pixel: |
128x64 pixel |
| Controllo del driver: |
SSD1315 o equivalente |
| Modalità di visualizzazione: |
Matrice passiva |
| Colore di visualizzazione: |
Monocromo (bianco) |
| Funzione di guida: |
Lavorare, 1/64 |
| Area attiva: |
21.74 x 11.175 (mm) |
| Dimensione del pannello: |
24.7 x 16.6 x 1.3 (mm) |
| Pixel Pitch: |
0.17 x 0,175 (mm) |
| Dimensione dei pixel: |
0.15 x 0,15 (mm) |
| Interfaccia: |
I2C, SPI facoltativo |
| Direzione di visione: |
Tutte le prospettive |
| Collegamento: |
Collegamento |
| Numero di pin: |
30 pin (può essere personalizzato) |
| Temperatura di funzionamento: |
-40°C - +70°C |
| Temperatura di conservazione: |
-40°C - +85°C |
| Tempo di vita: |
50,000 ore @60cd/m2 |
| Rispetto: |
Compliance REACH e RoHS |
Prezzo all'ingrosso Modulo display OLED da 0,96 pollici 128x64 Pixel SPI IIC Interfaccia Plug-In Connection Disegno del prodotto
Definizione del pin
Pin1, N.C. (GND),Pin di supporto: i pin di supporto possono ridurre le influenze delle sollecitazioni sui pin di funzione, che devono essere collegati a terra esterna come circuito di protezione ESD.
Pin2, Pin3, Pin4, Pin5,Terminale positivo del condensatore di inversione volante, terminale negativo del condensatore di spinta volante, i condensatori di carica-pompa sono necessari tra i terminali.Devono fluttuare quando il convertitore non è utilizzato.
Pin6, VBATFornitura di alimentazione per il circuito del convertitore CC/DC Questo è il pin di alimentazione per il buffer interno del convertitore di tensione CC/CC. Deve essere collegato a una fonte esterna quando il convertitore viene utilizzato.Deve essere collegato al VDD quando il convertitore non è utilizzato.
Pin7, Pin12, Pin16, Pin21~25, N.C.Pin riservato I pin NC tra i pin di funzione sono riservati per una progettazione compatibile e flessibile.
Pin8, VSS,Questo è un perno di terra, che funge da riferimento per i perni logici, deve essere collegato a una presa di terra esterna.
Pin9, VDD,Fornitura di corrente per LogicQuesto è un pin di alimentazione di tensione. Deve essere collegato a una fonte esterna.
Pin10, Pin11, BS0, BS1,Selezione del protocollo di comunicazione Questi pin sono l'ingresso di selezione dell'interfaccia MCU.
Pin13- Cosa?Chip Select Questo pin è l'ingresso di selezione del chip. Il chip è abilitato per la comunicazione MCU solo quando CS # è spinto basso.
Pin14, RST#,Ripristino di potenza per il controller e il driver Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, viene eseguita l'inizializzazione del chip. Mantenere questo pin alto durante il normale funzionamento.
Pin15, D/C#,Controllo dati/comando. Questo pin è il pin di controllo dati/comando. Quando il pin viene tirato in alto, l'input a D7~D0 viene trattato come dati di visualizzazione. Quando il pin viene tirato in basso, il punto di ingresso è D7~D0.l'input a D7~D0 verrà trasferito nel registro dei comandiQuando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati di SDIN saranno interpretati come dati. Quando viene tirato in basso, i dati di SDIN saranno trasferiti al registro dei comandi.In modalità I2C, questo pin funge da SA0 per la selezione dell'indirizzo slave. Per informazioni dettagliate sui segnali di interfaccia MCU, si rimanda ai diagrammi delle caratteristiche di tempistica.
Pin18~Pin20, D0~D2,Questi pin sono bus di dati bidirezionali che si collegano al bus di dati MCU.D2 deve essere legato LOW o legato insieme a D1 come ingresso di dati seriali: SDIN, e D0 sarà l'ingresso dell'orologio seriale: SCLK. Quando la modalità I2C è selezionata, D2, D1 dovrebbe essere legato insieme e servire come SDAout, SDAin in applicazione e D0 è l'ingresso dell'orologio seriale, SCL.
Pin26,IREF,Corrente di riferimento per la regolazione della luminosità.Questo pin è il pin di riferimento della corrente del segmento. Una resistenza deve essere collegata tra questo pin e il VSS. Impostare la corrente a 12,5 ′′A massimo.
Pin27,VCOMH,Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. Un condensatore deve essere collegato tra questo pin e il VSS.
Pin28,VCC,Fornitura di alimentazione per il pannello OEL. Questo è il pin di alimentazione di tensione più positivo del chip. Un condensatore di stabilizzazione deve essere collegato tra questo pin e il VSS quando viene utilizzato il convertitore.Deve essere collegato a una sorgente esterna quando il convertitore non è in uso.
Pin29,VLSS ,Questo è un perno di terra analogo, deve essere collegato al VSS esternamente.
Pin30, N.C. (GND),Pin di supporto: i pin di supporto possono ridurre le influenze delle sollecitazioni sui pin di funzione, che devono essere collegati a terra esterna come circuito di protezione ESD.
Classificazione massima assoluta
Caratteristiche ottiche
* Misurazione ottica effettuata a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. La configurazione del software segue la sezione 4.4 Inizializzazione.
Contenuto delle prove di affidabilità
* I campioni utilizzati per le prove di cui sopra non comprendono il polarizzatore.
* Durante le prove non si osserva condensamento di umidità.

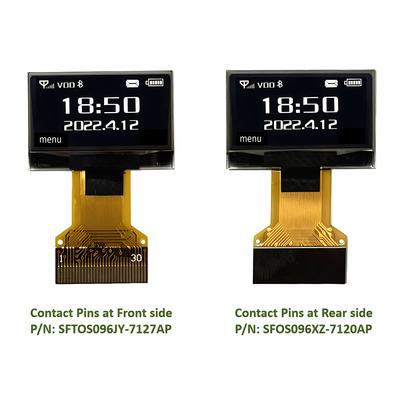

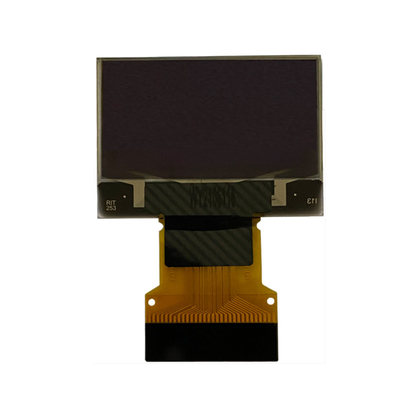

Prezzo all'ingrosso Modulo display OLED da 0,96 pollici 128x64 Pixel SPI IIC Interfaccia Plug-In Connection Product Immagine
SAEF Technology è un fornitore professionale di moduli OLED. Forniamo una vasta gamma di display OLED (PMOLED) / OLED dot matrix standard e moduli OLED a carattere personalizzato,Display grafici OLED e pannelli OLEDLa struttura meccanica comprende i tipi Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).I moduli SAEF OLED presentano tutti gli importanti vantaggi:
- Tempo di risposta più rapido At +25 °C 10 μsec.
- Angolazione di visione illimitata fino a 175 gradi
- Sottile Non è necessario una retroilluminazione, autoemissione
- Alta luminosità
- Alto rapporto di contrasto: fino a 100001 ¢
- Temperatura di funzionamento ampia -40 °C ~ 80 °C
- Consumo di energia inferiore
I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,42" a 5,5" OLED, come il micro display OLED da 0,42", il display OLED da 0,49", il display OLED da 0,5", il display OLED da 0,54", il mini display OLED da 0,66".,Display OLED da 0,69", Display OLED da 0,77", Display OLED da 0,87", Display OLED da 0,91", Display OLED da 0,95", Display OLED da 0,96", Display OLED da 1,5", Display OLED da 2", Display OLED da 2,4", Display OLED da 2,7", Display OLED da 5,5",e soluzioni di progettazione personalizzate.
