Super basso costo altezza luminosità 3,5 pollici PCAP TFT Display MCU E SPI Interfaccia 12 O'Clock LCD Screen Introduzione al prodotto
SAEF Technology SFTO350PY-7118A-CT PCAP TFT display è uno schermo di 3,5 pollici di tipo TN (12 ore) con risoluzione HVGA 320x480 pixel.Questo modulo di visualizzazione LCD PCAP TFT è integrato con controller ILI9488 o IC equivalenteQuesto schermo LCD PCAP TFT ad alta luminosità è di 2,8V (valore tipico) per la tensione di funzionamento.
Il modulo TFT SFTO350PY-7118A-CT è un modulo LCD in modalità ritratto, con luminosità di 300 cd/m2.Se volete usarlo come modalità paesaggio o aumentare la luminosità, contattateci per ulteriore supporto tecnico.
Il touch LCD TFT SFTO350PY-7118A-CT ampiamente utilizzato in contatori e strumenti, dispositivi GPS, terminali POS, lettori di cassa, scanner, domotica, telefoni di conferenza, analizzatori, elettrodomestici,automazione domestica, sistema di sicurezza, ecc.
| Articolo |
Specificità |
Unità |
| Dimensione dello schermo |
3.5 pollici |
Diagonale |
| Numero di pixel |
320RGB ((H) x 480 ((V) |
Pixel |
| Area di visualizzazione |
48.96 ((H) x73.44 ((V) |
mm |
| Pitch dei pixel |
0.153 ((H) x0.153 ((V) |
mm |
| Dimensione del profilo |
54.48x84.71x3.40 |
mm |
| Disposizione dei pixel |
Striscia verticale RGB |
―― |
| Modalità di visualizzazione |
Normalmente bianco |
―― |
| Direzione di visione (occhio) |
12 0' CLOCK |
―― |
| Direzione di inversione grigio |
- Non lo so. |
|
| Display colore |
262K |
―― |
| Luminanza ((cd/m2) |
300 |
nit |
| Rapporto di contrasto |
500:1 |
―― |
| Trattamento superficiale |
―― |
―― |
| Interfaccia |
MCU 8/ 16BIT SPI 3/4wire |
|
| Luce di fondo |
Tipo di luce laterale a LED |
―― |
| IC LCM |
ILI9488 |
|
| CTP IC |
FT6336U |
|
| Temperatura di funzionamento |
- 20 ~ 70 |
°C |
| Temperatura di conservazione |
-30~80 |
°C |
| Peso |
―― |
g |
Super basso costo Altezza luminosità 3,5 pollici PCAP TFT Display MCU E SPI Interfaccia 12 O'Clock Screen LCD Disegno del prodotto
Specifica ottica
| Articolo |
Il simbolo |
Condizione |
Min. |
Tipo |
Max. |
Unità |
| luminosità bianca (centro) |
Lv |
Θ=0
Normalmente
Visualizzazione
Angolo
IBL= 120mA
|
- Non lo so. |
300 |
- Non lo so. |
cd/m2 |
| Tempo di risposta |
Tr+Tf |
|
- Non lo so. |
20 |
40 |
ms |
| Rapporto di contrasto |
CR |
|
- Non lo so. |
500 |
- Non lo so. |
- Non lo so. |
|
Colore
Cromaticità (CIE1931)
|
Bianco |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy. |
|
0.312 |
0.327 |
0.342 |
|
|
Angolo di visione
|
- Oh, no.
|
L |
CR≥10
|
- Non lo so. |
70 |
- Non lo so. |
|
| |
|
ΘR |
|
- Non lo so. |
70 |
- Non lo so. |
|
| |
Ver
|
IU |
|
- Non lo so. |
60 |
- Non lo so. |
|
| |
|
ΘD |
|
- Non lo so. |
60 |
- Non lo so. |
|
| Uniformità della luminosità |
Media |
Θ=0 |
80 |
90 |
- Non lo so. |
% |
| Gamma di colori |
NTSC |
Θ=0 |
57 |
60 |
- Non lo so. |
% |
| Direzione ottimale |
12 0' CLOCK |
Condizione di misura
> Ambiente di misura: camera buia
> Corrente LED IL: 120mA
> Temperatura ambiente: 25±2°C
> 15 minuti di riscaldamento
Caratteristiche elettriche
| Articolo |
Il simbolo |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
| tensione di alimentazione analogica |
VDD |
2.4 |
2.8 |
3.3 |
V. |
| Tensione di alimentazione digitale |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Segnale di ingresso Voltaggio |
HIV |
0.7VDDI |
- |
VDDI |
V. |
| |
VIL |
GND |
- |
0.3VDDI |
V. |
Caratteristiche dell'unità di retroilluminazione
| Articolo |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
| Corrente LED |
IL |
- |
90 |
120 |
mA |
| Voltaggio LED |
VL |
- |
2.8 |
3.2 |
V. |
| Tempo di vita dei LED in funzione |
Ora |
30000 |
40000 |
- |
Orario |
L'interfaccia LCM
|
Pin
- No, no, no, no.
|
Il simbolo |
Funzione |
| 1 |
XL |
Tocca la linea sinistra. |
| 2 |
U U |
Tocca il circuito superiore |
| 3 |
XR |
Tocca la linea di fine destra. |
| 4 |
YD |
Tocca la linea inferiore |
| 5 |
GND |
Terreno |
| 6 |
IOVCC |
Fornitore di alimentazione 1.8V |
| 7 |
VCC |
Fornitura di alimentazione 2,8 V |
| 8 |
FMARK |
Segnale di sincronizzazione del quadro |
| 9 |
CS |
Chip selezionare pin di ingresso (attiva bassa) |
| 10 |
RS |
Visualizzazione parallela dei dati/pin di selezione dei comandi |
| 11 |
WR/SPI_SCL |
Abilitazione di scrittura in interfaccia parallela MCU 8080 / pin SCL come orologio seriale |
| 12 |
R & S |
Leggere abilitato nell'interfaccia parallela 8080 MCU. |
| 13 |
SPI_SDA |
pin bidirezionale di ingresso/uscita di dati seriali |
| 14 |
SPI_SDO |
Fonte di dati seriali |
| 15 |
RISET |
Input di reset esterno. |
| 16 |
GND |
Terreno |
| 17-32 |
DB0-DB15 |
Bus dati di interfaccia parallela MCU. |
| 33 |
LEDA |
Luce posteriore a LED ((Anodo) |
| 34-36 |
LEDK |
Luce posteriore a LED (cathode) |
| 37 |
GND |
Terreno |
| 38 |
IM0 |
Selezionare la modalità di interfaccia |
| 39 |
IM1 |
Selezionare la modalità di interfaccia |
| 40 |
IM2 |
Selezionare la modalità di interfaccia |
Definizione del pin FPC touch
| 1 |
CTP_RST |
Ripristino dello schermo touch |
| 2 |
CTP_INT |
Segnale di interruzione del touch screen |
| 3 |
CTP_SDA |
Segnale di dati touch screen |
| 4 |
CTP_SCL |
Segnale dell' orologio sullo schermo tattile |
| 5 |
GND |
Terreno |
| 6 |
VDD |
Fornitore di energia |

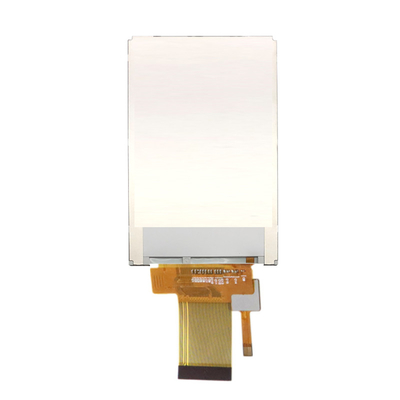

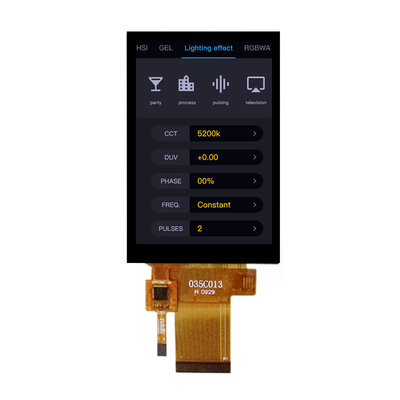

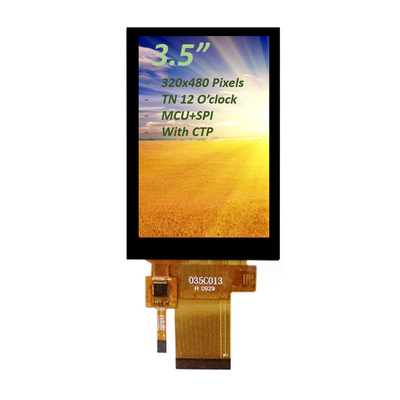

Super basso costo altezza luminosità 3,5 pollici PCAP TFT Display MCU E SPI Interfaccia 12 O'Clock LCD Screen Immagine del prodotto
Impianti di fabbrica e certificati
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.il touch screen capacitivo proiettato di Saef Technology è progettato per applicazioni industriali, mediche e automobilistiche rigorose.Possiamo anche combinare touch screen PCAP con display a cristalli liquidi (LCD), che è una soluzione integrata incorporata che aiuta a semplificare la catena di approvvigionamento e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
