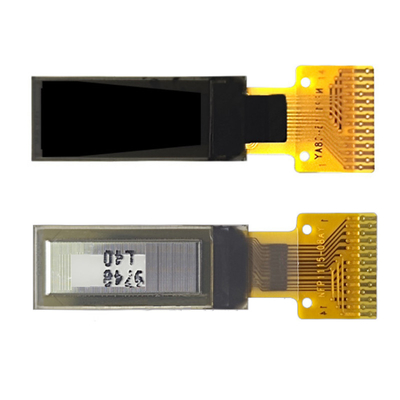

0.54 pollici I2C OLED Display 96x32 pixel 60cd/M2 Tutti gli angoli di visione

0Display OLED da.54 pollici 96x32 pixel Cina Fornitore di fabbrica, Display OEL Matrix da 0.54 pollici  Introduzione del prodotto

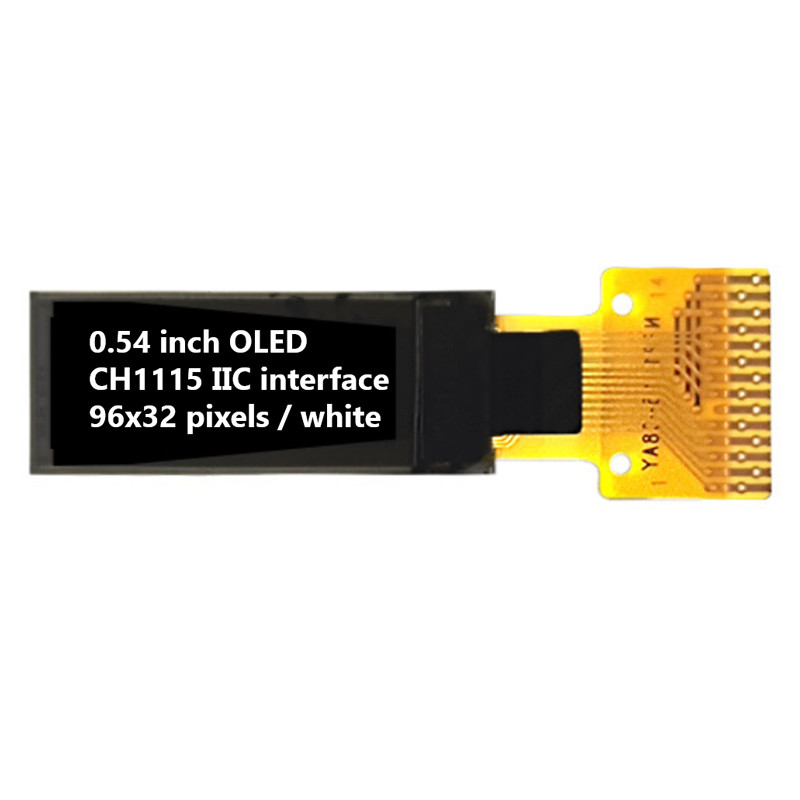

Il modulo di visualizzazione OLED SFOS054XZ-7113AN è un display grafico COG a risoluzione 96x32, diagonale 0,54 pollici.Il modello OLED è progettato come di qualità industriale che ha il vantaggio di un prezzo competitivo. Il modulo è integrato con IC CH1115; supporta l'interfaccia I2C. La tensione di alimentazione per la logica è di 2,8V, la tensione di alimentazione per il display è di 9V, la corrente di funzionamento per il VDD è di 180μA, il servizio di guida 1/32.

Il modulo di visualizzazione SFOS054XZ-7113AN OEL è adatto a dispositivi indossabili, applicazioni domestiche intelligenti, ecc. Questo modulo può funzionare a temperature da -40 °C a +80 °C;le sue temperature di conservazione vanno da -40°C a +85°C.

SAEF Technology è un fornitore professionale di moduli OLED. Forniamo una vasta gamma di display OLED (PMOLED) / OLED dot matrix standard e moduli OLED a carattere personalizzato,Display grafici OLED e pannelli OLEDLa struttura meccanica comprende i tipi Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).I moduli SAEF OLED presentano tutti gli importanti vantaggi:

• Tempo di risposta più rapido At +25 °C 10 μsec.
• Angolazione di visione illimitata fino a 175 gradi
• Sottile Non è necessario una retroilluminazione, autoemissione
• Alta luminosità
• Alto rapporto di contrasto: fino a 100001 ¢
• Temperatura di funzionamento ampia -40 °C ~ 80 °C
• Consumo di energia inferiore

I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.

SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,42" a 5,5" OLED, come il micro OLED Display da 0,42", il display OLED da 0,49", il display OLED da 0,5", il display OLED da 0,54", il display OLED da 0,49", il display OLED da 0,49" e il display OLED da 0,54".Display mini OLED da 66 pollici, display OLED da 0,69", display OLED da 0,91", display OLED da 0,95", display OLED da 0,96", display OLED da 1,5", display OLED da 2", display OLED da 2,4", display OLED da 2,7", display OLED da 5,5", e soluzioni di progettazione personalizzate.

0Display OLED da.54 pollici 96x32 pixel Cina Fornitore di fabbrica, Display OEL Matrix da 0.54 pollici PRoduzione

Definizione del pin

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Il terminale positivo del condensatore di inversione volante, il terminale negativo del condensatore di spinta volante.Devono fluttuare quando il convertitore non è utilizzato.

Pin 5,VDD2VBAT

Fornitura di alimentazione per il circuito del convertitore di tensione CC/DC. Questo è il pin di alimentazione per il buffer interno del convertitore di tensione CC/DC. Deve essere collegato a una sorgente esterna quando il convertitore viene utilizzato.Deve essere collegato al VDD quando il convertitore non è utilizzato.

Pin6, VBREFNC

Pin7, VSS

Questo è un perno di terra, che funge da riferimento per i perni logici, deve essere collegato a un perno esterno.

Pin8, VDD1

Questo e' un pin di alimentazione di tensione.

Pin9, RES#

Ripristino di potenza per il controller e il driver. Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, l'inizializzazione del chip viene eseguita. Mantenere questo pin alto durante il normale funzionamento.

Pin10, SCL

Segnale di orologeria del bus IIC. La trasmissione delle informazioni nel bus I2C segue un sigma dell'orologio. Ogni trasmissione di bit di dati avviene durante un singolo periodo di orologeria di questo pin.

Pin11, SDA

Questo pin funge da canale di comunicazione tra trasmettitore e ricevitore.

Pin12, IREF

Questo pin è il pin di riferimento per la corrente di segmento. Una resistenza deve essere collegata tra questo pin e il VSS. Impostare la corrente a 12,5 uA massimo.

Pin13, VCOMH

Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. Il condensatore deve essere collegato tra questo pin e il VSS.

Pin14, VCC

Fornitura di alimentazione per il pannello OEL. Questo è il pin di alimentazione di tensione più positivo del chip. Un condensatore di stabilizzazione deve essere collegato tra questo pin e il VSS quando viene utilizzato il convertitore.Deve essere collegato a una sorgente esterna quando il convertitore non è in uso..

Classificazione massima assoluta

Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V.

Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e l'affidabilità del modulo può deteriorarsi.

Nota 3: Gli intervalli di temperatura definiti non includono il polarizzatore.La temperatura massima resistente del polarizzatore deve essere di 80°C.

Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% Checkerboard.La configurazione del software segue la sezione 4.4 Inizializzazione.La durata di vita è specificata come il 50% della luminosità iniziale raggiunta.La temperatura media di funzionamento durante la durata di vita è stimata con l'aPPelerated operation in condizioni di alta temperatura..

Caratteristiche ottiche

* Misurazione ottica effettuata a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. La configurazione del software segue la sezione 4.4 Inizializzazione.

Contenuto delle prove di affidabilità

* I campioni utilizzati per le prove di cui sopra non comprendono il polarizzatore.

* Durante le prove non si osserva condensamento di umidità.

0Display OLED da.54 pollici 96x32 pixel Cina Fornitore di fabbrica, Display OEL Matrix da 0.54 pollici Immagine del prodotto
