0.5 pollici OLED Display Module 88x48 pixel Matrice passiva con interfaccia I2C

0.5 pollici OLED Display Module 88x48, OEL Display Module 0,5 polliciIntroduzione del prodotto

Il modulo di visualizzazione OLED SFOS050XZ-7112AN è un display grafico COG a risoluzione 88x48, con dimensioni diagonali di 0,5 pollici.Il modello OLED è progettato come di qualità industriale che ha il vantaggio di un prezzo competitivo. Il modulo è integrato con IC CH1115; supporta l'interfaccia I2C. La tensione di alimentazione per la logica è di 2,8V, la tensione di alimentazione per il display è di 9V, la corrente di funzionamento per VDD è di 180μA, il servizio di guida 1/48.

Il modulo di visualizzazione SFOS050XZ-7112AN OEL è adatto a dispositivi indossabili, applicazioni domestiche intelligenti, ecc. Questo modulo può funzionare a temperature da -40 °C a +80 °C;le sue temperature di conservazione vanno da -40°C a +85°C.

0.5 pollici OLED Display Module 88x48 pixel, OEL Display Module 0,5 pollici PRoduzione

Definizione del pin

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Il terminale positivo del condensatore di inversione volante, il terminale negativo del condensatore di spinta volante.Devono fluttuare quando il convertitore non è utilizzato.

Pin 5,VDD2VBAT

Fornitura di alimentazione per il circuito del convertitore di tensione CC/DC. Questo è il pin di alimentazione per il buffer interno del convertitore di tensione CC/DC. Deve essere collegato a una sorgente esterna quando il convertitore viene utilizzato.Deve essere collegato al VDD quando il convertitore non è utilizzato.

Pin6, VBREFNC

Pin7, VSS

Questo è un perno di terra, che funge da riferimento per i perni logici, deve essere collegato a un perno esterno.

Pin8, VDD1

Questo e' un pin di alimentazione di tensione.

Pin9, RES#

Ripristino di potenza per il controller e il driver. Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, l'inizializzazione del chip viene eseguita. Mantenere questo pin alto durante il normale funzionamento.

Pin10, SCL

Segnale di orologeria del bus IIC. La trasmissione delle informazioni nel bus I2C segue un sigma dell'orologio. Ogni trasmissione di bit di dati avviene durante un singolo periodo di orologeria di questo pin.

Pin11, SDA

Questo pin funge da canale di comunicazione tra trasmettitore e ricevitore.

Pin12, IREF

Questo pin è il pin di riferimento per la corrente di segmento. Una resistenza deve essere collegata tra questo pin e il VSS. Impostare la corrente a 12,5 uA massimo.

Pin13, VCOMH

Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. Il condensatore deve essere collegato tra questo pin e il VSS.

Pin14, VCC

Fornitura di alimentazione per il pannello OEL. Questo è il pin di alimentazione di tensione più positivo del chip. Un condensatore di stabilizzazione deve essere collegato tra questo pin e il VSS quando viene utilizzato il convertitore.Deve essere collegato a una sorgente esterna quando il convertitore non è in uso..

Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V.

Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e l'affidabilità del modulo può deteriorarsi.

Nota 3: Gli intervalli di temperatura definiti non includono il polarizzatore.La temperatura massima resistente del polarizzatore deve essere di 80°C.

Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% Checkerboard.La configurazione del software segue la sezione 4.4 Inizializzazione.La durata di vita è specificata come il 50% della luminosità iniziale raggiunta.La temperatura media di funzionamento durante la durata di vita è stimata con l'aPPelerated operation in condizioni di alta temperatura..

* Misurazione ottica effettuata a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. La configurazione del software segue la sezione 4.4 Inizializzazione.

Impostazione esterna

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/* indirizzo pagina impostato*/ write_i(0x40); /* imposta le linee di partenza del display*/ write_i(0x81); /* controllo del contratto*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref resistore imposta e regola ISEG*/ write_i(0x00); write_i(0xA1);/*set segment remap 0xA0*/ write_i(0xA2); /*impostazione della configurazione hardware dei seg pad*/ write_i(0xA4); /*disattivazione dell'intero display On (0xA4/0xA5)*/ write_i(0xA6); /*normale / inverso*/ write_i(0xA8); /*ratio multiplesso*/ write_i(0x3F);/*duty = 1/64*/ write_i(0xC8); /*Com direzione di scansione 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);scrivere_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/* display ON*/}void write_i(unsigned char ins) { unsigned char m,da; int j non segnata; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;int j non firmato; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

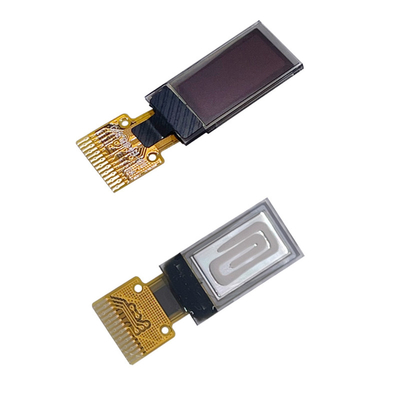

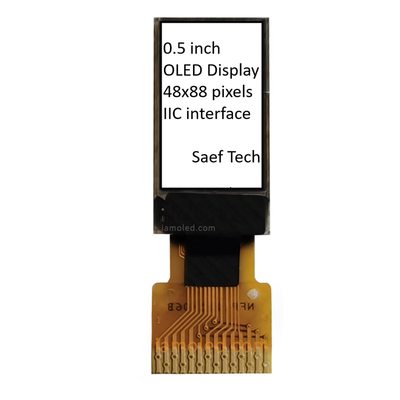

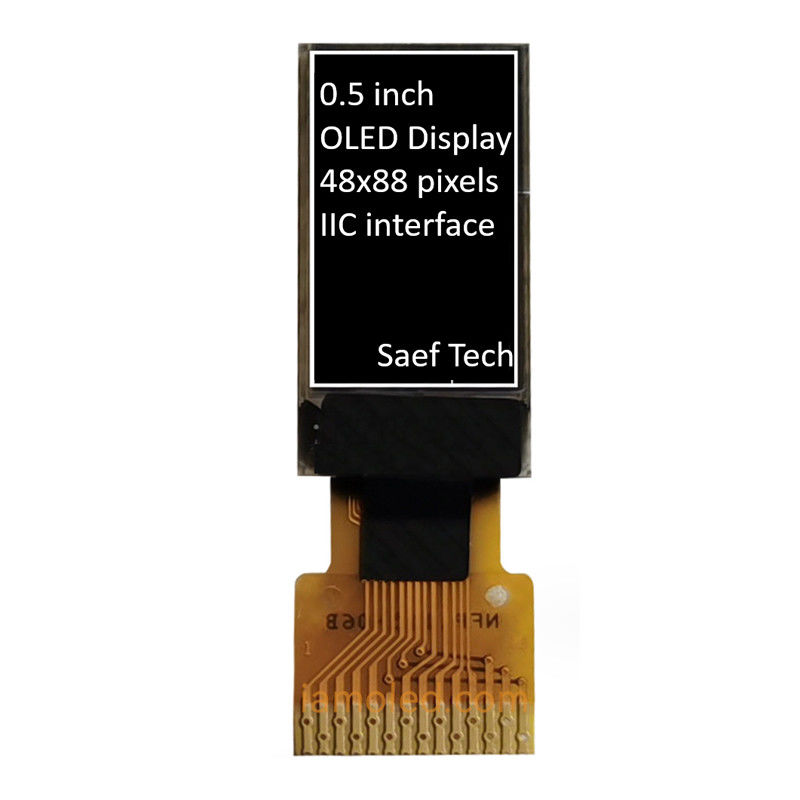

0.5 pollici modulo display OLED 88x48 pixel, modulo display OEL 0,5 polliciImmagine del prodotto
