Dettagli:
|
| Parole chiave: | 21Display TFT PCAP da 0,5 pollici | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Dimensione LCD: | 495.6 x 292,2 x 10,57 mm (w/o Tocco) | LCD con touch: | 526 x 324 x 15,16 mm (con Touch) |
| Area attiva: | 476.064 ((H) x 267.786 ((V) mm | Interfaccia LCD: | LVDS |
| Interfaccia PCT: | USB | Dispositivo touch: | CTP (Projective Capacitive Touch Screen) |
| Luminanza di superficie: | 1000 cd/m2 | Temperatura operativa.: | -10°C a +60°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT FHD PCAP,Display TFT LVDS PCAP,21Display TFT PCAP da 0 |
||
** Scarica della scheda dati **
SFTO2150SM-7048A3CT Specifica.pdf
Display PCAP TFT da 21,5 pollici FHD 1920*1080 Risoluzione, LVDS Display LCD TFT da 21,5 pollici con driver di retroilluminazione a LED incorporato Descrizione del prodotto
SFTO2150SM-7048A3CT PCAP TFT LCD display è un modulo TFT LCD a matrice attiva a colori da 21,5 pollici che utilizza TFT ′′ di silicio amorfo (Thin Film Transistors) come dispositivo di commutazione attivo.SFTO2150SMT-7048A-CT PCAP TFT LCD display modulo ha un 21.5 pollici diagonalmente misurata area attiva con risoluzioni Full-HD (1920 pixel orizzontali per 1080 pixel verticali).Punti BLUE disposti in striscia verticale e questo modulo può visualizzare 16.7M ((arrotondato) ((6bit+2FRC) colori e gamma di colori 72%.
SFTO2150SM-7048A3CT PCAP display TFT è la dimostrazione di grafica e testi su un 1920×3×1080 pannello di punti con 16,7M colori utilizzando doppio canale LVDS, 8 bit di input dati RGB e fornendo +3.tensione di alimentazione 3VDC per la guida del pannello TFT-LCD.In questo display LCD SFTO2150SM-7048A3CT TFT, sono incorporati filtri a colori per un'eccellente performance cromatica per realizzare immagini più luminose e chiare,rendendo questo display ottimale per l'uso in applicazioni multimediali- Visto ottimale in tutte le direzioni.
* Tipo di riserva
* Interfaccia LVDS
* Risposta ad alta velocità
* Profondità di colore a 6 bit (Hi-FRC), Display 16.7M colori
* retroilluminazione a bordo incorporata (LED)
* Compatibile con RGB98% e NTSC45% (NTSC72% è disponibile anche)
* Alto rapporto luminosità/contrasto, basso riflesso e ampio angolo di visione
* DE (data enable) solo
* Libero di Rohs e Halogen
* TEO 6.0, ES6.0 Conforme
* Correzione gamma
Caratteristiche:
| Parole chiave: | 21Display TFT PCAP da 0,5 pollici | Risoluzione: | 1920*1080 pixel |
|---|---|---|---|
| Dimensione LCD: | 495.6 x 292,2 x 10,57 mm (con tocco) | LCD con touch: | 526 x 324 x 15,16 mm (con tocco) |
| Area attiva: | 476.064 ((H) X 267.786 ((V) mm | Interfaccia LCD: | LVDS |
| Interfaccia CTP: | USB | Schermo tattile: | CTP (Projective Capacitive Touch Screen) |
| Luminanza superficiale: | 1000 Cd/m2 | Temperatura di funzionamento: | -10°C a +60°C |
| Temperatura di conservazione: | -20°C a +60°C | Tipo di visualizzazione: | IPS angolazioni di visione complete |
| Trattamento superficiale: | Nebbia 25%, 3H | Contrasto: | 1000 |
| Colore di visualizzazione: | 16.7 M | Durata di vita del LED: | 30000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |

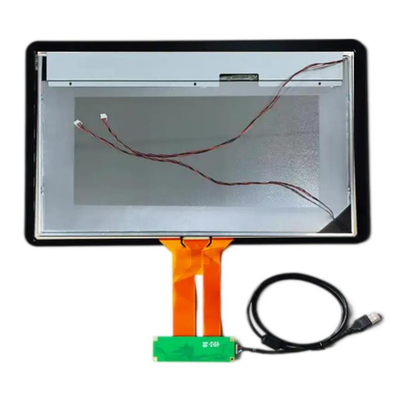

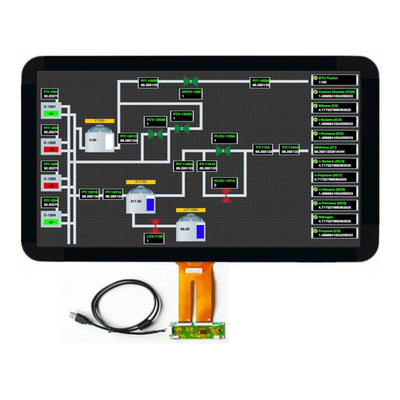

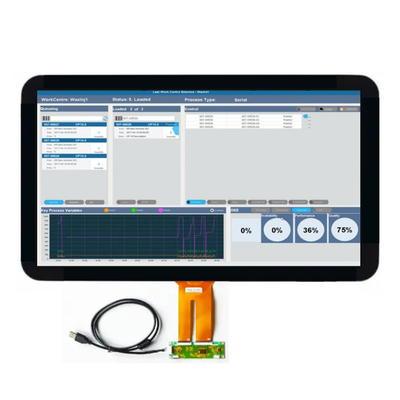

Display PCAP TFT da 21,5 pollici FHD 1920*1080 Risoluzione, LVDS Display LCD TFT da 21,5 pollici con driver di retroilluminazione a LED incorporato Ppunto IMagia
Display PCAP TFT da 21,5 pollici FHD 1920*1080 Risoluzione, LVDS Display LCD TFT da 21,5 pollici con driver di retroilluminazione a LED incorporato ProdottoDisegno
Definizione del pin di visualizzazione
1 RxO0- input di dati differenziali LVDS negativi (dati dispari)
2 RxO0+ Input di dati positivi di differenziale LVDS (dati dispari)
3 RxO1- Input di dati differenziali LVDS negativi (dati dispari)
4 RxO1+ Dati di ingresso del differenziale LVDS positivo (dati dispari)
5 RxO2- Input di dati differenziali LVDS negativi (dati dispari)
6 RxO2+ Input di dati di differenziale LVDS positivi (dati dispari)
7 GND Ground
8 RxOCLK- input di orologio differenziale LVDS negativo (orologio imparziale)
9 RxOCLK+ Input di orologio differenziale LVDS positivo (orologio parziale)
10 RxO3- Input di dati differenziali LVDS negativi (dati dispari)
11 Input dei dati di differenziale LVDS positivi RxO3+ (dati dispari)
12 RxE0 - Input di dati differenziali LVDS negativi (dati pari)
13 RxE0+ Input di dati positivi di differenziale LVDS (dati pari)
14 GND Terreno
15 RxE1- Input di dati differenziali LVDS negativi (dati pari)
16 RxE1+ Input di dati positivi di differenziale LVDS (dati pari)
17 GND Ground
18 RxE2- Input di dati differenziali LVDS negativi (dati pari)
19 RxE2+ Input di dati differenziali LVDS positivi (dati pari)
20 RxECLK- input di orologio differenziale LVDS negativo (orologio pari)
21 RxECLK+ Input di orologio differenziale LVDS negativo (orologio pari)
22 RxE3- Input di dati differenziali LVDS negativi (dati pari)
23 RxE3+ Input di dati differenziali LVDS positivi (dati pari)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Nessuna connessione
28 Voltaggio di ingresso dell'alimentazione VDD
29 Voltaggio di ingresso dell'alimentazione VDD
30 VDD tensione di ingresso dell'alimentazione
PCAB USB Pin Definizione
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Impianti di fabbrica e certificati
Tocco di capacità prevista (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
la tecnologia di schermo touch capacitivo proiettato è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
