Dettagli:
|
| Parole chiave: | 13Display LCD TFT da 0,3 pollici | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Dimensione LCD: | 305.1 x 178,5 x 2,45 mm (w/o Tocco) | LCD con il tocco: | 327.2 x 215,2 x 6,3 mm (con tocco) |
| Area attiva: | 2930,76 x 165,24 mm | Interfaccia LCD: | EDP |
| Interfaccia PCT: | USB | Dispositivo touch: | CTP (Projective Capacitive Touch Screen) |
| Luminanza di superficie: | 300 cd/m2 - 1000 cd/m2 | Temperature operative.: | -10℃ a +60℃ |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT EDP da 13,3 pollici,13Display LCD TFT da 0 |
||
13Display LCD TFT da 0,3 pollici con tocco capacitivo proiettato, Display LCD TFT EDP da 13,3 pollici FHD 1920*1080 RisoluzioneDescrizione del prodotto
SFTO1330JD-7057A-CT TFT LCD display è un modulo TFT LCD a matrice attiva a colori da 13,3 pollici che utilizza TFT ′′ di silicio amorfo (Thin Film Transistors) come dispositivi di commutazione attivi.SFTO1330JD-7057A-CT TFT LCD display modulo ha un 13.3 pollici diagonalmente misurata area attiva con risoluzioni Full-HD (1920 pixel orizzontali per 1080 pixel verticali).Punti BLUE disposti in striscia verticale e questo modulo può visualizzare 16.7M ((arrotondato) ((6bit+2FRC) colori e gamma di colori 72%.
SFTO1330JD-7057A-CT display LCD TFT è la dimostrazione di grafica e testi su un 1920×3×1080 pannello di punti con 16,7M colori utilizzando eDP (Embedded Display Port) Ver1.2 interfaccia e fornendo +3.tensione di alimentazione 3VDC per la guida del pannello TFT-LCD.In questo display LCD SFTO1330JD-7057A-CT TFT, sono incorporati filtri a colori per un'eccellente prestazione cromatica per realizzare immagini più luminose e chiare,rendendo questo display ottimale per l'uso in applicazioni multimediali.Visualizzazioni ottimali in tutte le direzioni.Senza controllore LED a controllore di retroilluminazione.Specificità della velocità di trasferimento EDP: 2.7Gbps/2 corsia 8bit.
* Tipo di riserva
* Interfaccia eDP
* Risposta ad alta velocità
* Profondità di colore a 6 bit (Hi-FRC), Display 16.7M colori
* retroilluminazione a bordo incorporata (LED)
* Compatibile con RGB98% e NTSC45% (NTSC72% è disponibile anche)
* Alto rapporto luminosità/contrasto, basso riflesso e ampio angolo di visione
* DE (data enable) solo
* Libero di Rohs e Halogen
* TEO 6.0, ES6.0 Conforme
* Correzione gamma
Caratteristiche:
| Parole chiave: | 13Display LCD TFT da 0,3 pollici | Risoluzione: | 1920*1080 pixel |
|---|---|---|---|
| Dimensione LCD: | 305.1 x 178,5 x 2,45 mm (con tocco) | LCD con touch: | 327.2 x 215,2 x 6,3 mm (con tocco) |
| Area attiva: | 2930,76 x 165,24 mm | Interfaccia LCD: | PED |
| Interfaccia CTP: | USB | Schermo tattile: | CTP (Projective Capacitive Touch Screen) |
| Luminanza superficiale: | 300 Cd/m2 - 1000 Cd/m2 | Temperatura di funzionamento: | -10°C a +60°C |
| Temperatura di conservazione: | -20°C a +60°C | Tipo di visualizzazione: | IPS angolazioni di visione complete |
| Trattamento superficiale: | Nebbia 25%, 3H | Contrasto: | 1000 |
| Colore di visualizzazione: | 16.7 M | Durata di vita del LED: | 30000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |

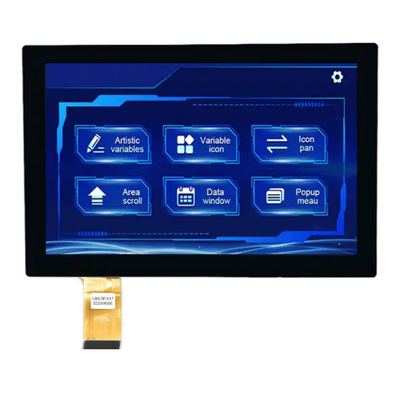

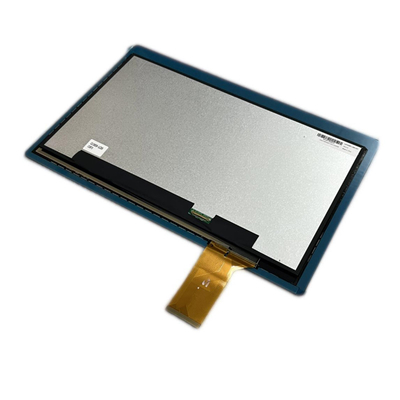

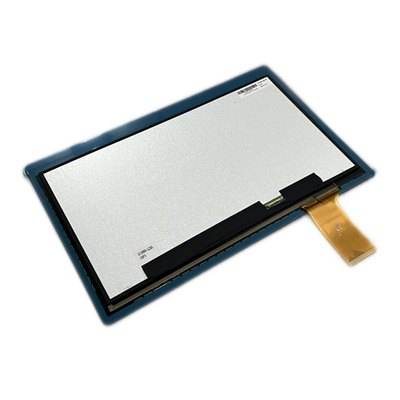

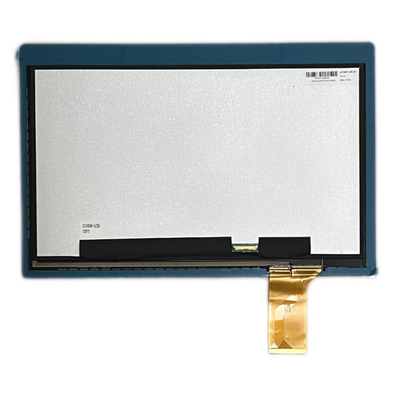

13Display LCD TFT da 0,3 pollici con tocco capacitivo proiettato, Display LCD TFT EDP da 13,3 pollici FHD 1920*1080 Risoluzione Prodotto IMagia
13Display LCD TFT da 0,3 pollici con tocco capacitivo proiettato, Display LCD TFT EDP da 13,3 pollici FHD 1920*1080 ProdottoDisegno
Definizione del pin di visualizzazione
1 NC Nessuna connessione
2 H-GND Terreno
3 LAN1_N Link di segnale complementare _Lane1
4 LAN1_P True Signal Link _Lane1
5 H-GND Terreno
6 LAN0_N collegamento di segnale complementare _Lane0
7 LAN0_P True Signal Link _Lane0
8 H-GND Terra ad alta velocità
9 AUXP True Signal Link _Auxiliary Channel (Canali ausiliari)
10 AUXN Link di segnale complementare _Canale ausiliario
11 H-GND Ground
12 L'alimentazione LCD_VCC, 3.3V (tipico)
13 Fornitore di alimentazione LCD_VCC, 3.3V (tipico)
14 BIST Abilitare l'autotest del pannello
15 H-GND Ground
16 H-GND Ground
17 HPD HPD ((Hot Plug Detect) Pin di segnale
18 BL_GND Terreno ad alta velocità
19 BL_GND Terreno ad alta velocità
20 BL_GND Terra ad alta velocità
21 BL_GND Terreno ad alta velocità
22 BL_EN Lampada di fondo accesa/spenta
23 BL_PWM Dimming della retroilluminazione PWM
24 NC Nessuna connessione
25 NC Nessuna connessione
26 Potenza di retroilluminazione BL_PWR
27 Potenza di retroilluminazione BL_PWR
28 Potenza di retroilluminazione BL_PWR
29 Potenza di retroilluminazione BL_PWR
30 NC Nessuna connessione
PCAB USB Pin Definizione
1 VCC
2 USB-
3 USB+
4 GND
Impianti di fabbrica e certificati
Tocco di capacità prevista (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
La tecnologia di touch screen capacitive proiettata è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni e forme personalizzate, trattamenti dei bordi, fori e ritagli
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
