SFTO1560SMT-7050A3-N PCAP TFT display è un modulo LCD TFT a matrice attiva a colori da 15,6 pollici che utilizza TFT di silicio amorfo (Thin Film Transistors) come dispositivi di commutazione attiva.6 pollici diagonalmente misurato a rea attiva con risoluzioni Full-HD (1920 pixel orizzontali per 1080 pixel verticali). Ogni pixel è diviso in punti ROSSI, VERDE, BLUE disposti in strisce verticale e questo modulo può visualizzare 16,7M ((arrotondato) ((6bit+2FRC) colori e gamma di colori del 45%.Il driver LED per la guida a retroilluminazione è costruito in questo modello.

SFTO1560SMT-7050A3-N PCAP display TFT è dimostrare grafica e testi su un 1920×3×1080 dot panel con 16,7M ((8 bit) colori utilizzando eDP (Embedded Display Port) Ver1.2 interfaccia e fornendo +3.tensione di alimentazione 3VDC per la guida del pannello TFT-LCD.In questo pannello TFT-LCD SFTO1560SMT-7050A3-N, sono incorporati filtri a colori per un'eccellente performance cromatica per realizzare immagini più luminose e chiare,rendendo questo display ottimale per l'uso in applicazioni multimediali.Visualizzazioni ottimali in tutte le direzioni.Senza controllore LED a controllore di retroilluminazione.Specificità della velocità di trasferimento EDP: 2.7Gbps/2 corsia 8bit.

* Tipo di riserva
* Interfaccia eDP
* Risposta ad alta velocità
* Profondità di colore a 6 bit (Hi-FRC), Display 16.7M colori
* retroilluminazione a bordo incorporata (LED)
* Compatibile con RGB98% e NTSC45% (NTSC72% è disponibile anche)
* Alto rapporto luminosità/contrasto, basso riflesso e ampio angolo di visione
* DE (data enable) solo
* Libero di Rohs e Halogen
* TEO 6.0, ES6.0 Conforme
* Correzione gamma

Caratteristiche:

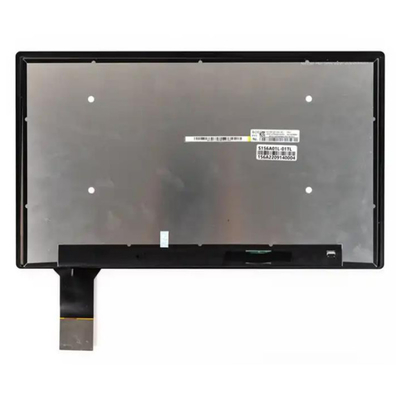

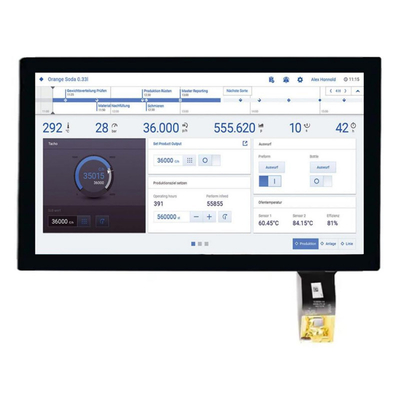

Display USB PCAP TFT 15,6 pollici, Display LCD esterno EDP 15,6 pollici TFT con luminosità superficiale di 1000 Nits Prodotto IMagia

Display USB PCAP TFT 15,6 pollici, Display LCD esterno EDP 15,6 pollici TFT con luminosità superficiale di 1000 Nits ProdottoDisegno

Introduzione al DP e alle sue differenze dal DP

Embedded DisplayPort (eDP) è un'interfaccia di pannello di nuova generazione sviluppata dalla Video Electronics Standards Association (VESA) per applicazioni mobili,che non solo supera l'interfaccia tradizionale del segnale differenziale a bassa tensione (LVDS), ma aggiunge anche molte nuove funzionalità per ridurre il consumo di energia del sistema nell'ultima specifica della versione 1.4.che dovrebbe accelerare l'espansione della penetrazione dell'eDP nel mercato dei dispositivi mobiliNel 2008, l'industria dei PC ha rilasciato per la prima volta un nuovo standard di interfaccia di trasmissione video - DisplayPort incorporato, noto anche come eDP, per soddisfare le esigenze dei pannelli di visualizzazione incorporati.eDP sta gradualmente sostituendo la vecchia interfaccia di trasmissione del segnale differenziale a bassa tensione (LVDS), in particolare su FHD (1.920x1.080 o 1.920x1.200) o una risoluzione superiore a FHD.computer portatili, o compresse.

L'eDP è derivato dallo standard DisplayPort, e nel tempo, eDP si è evoluto in una serie di funzionalità uniche per le applicazioni di display integrate.4 rilasciato dalla Video Electronics Standards Association (VESA) alla fine del 2012 include molte nuove funzionalità per ridurre il consumo di energia del sistemaLa maggior parte delle persone non è molto consapevole delle differenze tra DisplayPort ed eDP, ma quanto segue comparerà la relazione e le differenze tra i due,e spiegare le caratteristiche e i vantaggi unici dell'eDP.

Fare riferimento allo standard DisplayPort per impostare la specifica eDP

Se volete capire eDP, dovete prima capire cos'è DisplayPort.eDP si riferisce interamente a DisplayPortAllora cos'è DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, e sostituire l'interfaccia multimediale ad alta risoluzione (HDMI). Rispetto all'antica interfaccia, DisplayPort ha molti vantaggi, perché adotta accoppiamento CA e design di oscillazione a bassa tensione,che è compatibile con processi submicronici e può essere direttamente integrato in vari componenti di uscita dell'immagine, come unità centrale di elaborazione (CPU), unità grafica grafica (GPU), processore di applicazioni (Application Processor), ecc.può anche essere applicato direttamente al complesso e altamente integrato controllore di cronometraggio Scalar e LCD (TCON)DisplayPort (compresa eDP) è l'unica interfaccia video che utilizza pacchetti per trasmettere informazioni video e audio,quindi nuove funzionalità possono essere aggiunte continuamente mantenendo una buona compatibilità con il passato.

DisplayPort (compreso eDP) è l'interfaccia di visualizzazione più performante disponibile, in grado di trasmettere 60 fotogrammi al secondo e dati a colori a 30 bit su un pannello a risoluzione 4K,e è l'unica interfaccia di visualizzazione in grado di azionare più monitor con un singolo dispositivo di uscita tramite un hub o una catena di margherite (eDP non lo supporta). DisplayPort può anche essere utilizzato con una varietà di adattatori di display esterni (dongle) come DisplayPort a VGA, DVI o HDMI.

Il chip di elaborazione delle immagini può supportare sia DisplayPort che eDP con lo stesso livello fisico di output.la differenza più grande è che eDP è progettato specificamente per ambienti come laptop e tablet che utilizzano batterie, mentre DisplayPort viene solitamente utilizzato quando c'è un alimentatore esterno. Pertanto, l'efficienza energetica è molto importante per eDP, e non supporta il display multi-screen.

Come DisplayPort, eDP ha tre architetture di base

Di seguito è riportata una breve descrizione dell'architettura di base di DisplayPort, compreso il collegamento principale, il canale ausiliario e l'addestramento del collegamento di DisplayPort.Canali principali di trasmissione di dati audio-visivi Come accennato in precedenza, DisplayPort utilizza segnali accoppiati a corrente alternata compatibili con i processi semiconduttori submicronici utilizzati oggi o in futuro.Il protocollo di codifica dei dati utilizza lo stesso metodo di codifica 8b/10b di altre interfacce di trasmissione di dati sequenziali come l'Universal Sequence Bus (USB), PCI Express (PCIe), SATA, ecc., attraverso i quali è necessaria solo una coppia di coppie di segnali differenziali per trasmettere simultaneamente dati e segnali di clock, a differenza di LVDS, DVI,HDMI e altri orari che richiedono linee di orologeria indipendentiIn aggiunta, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, migliorando le prestazioni della trasmissione wireless del sistema e riducendo la necessità di una progettazione di schermatura RFI.

I connettori dello standard DisplayPort sono costituiti da quattro coppie di linee di segnale differenziale, o quattro corsie principali, che trasmettono dati video su corsie principali,e può essere selezionato per trasmettere dati utilizzando unaInoltre, DisplayPort definisce tre diverse velocità di trasmissione, ognuna con la possibilità di 1,62 Gbit/s, 2,7 Gbit/s o 5,4 Gbit/s.Dal momento che DisplayPort utilizza il metodo di codifica 8b/10b, che aggiungerà altri bit di dati dopo la codifica, la velocità massima di trasferimento dei dati che può effettivamente essere supportata è: (4 canali) x (5,4 Gbit/s per corsia) x (8/10 Coding Overhead) = 17,28 Gbit/s.Una caratteristica importante di DisplayPort è che a differenza di altre interfacce di trasferimento video, la velocità di trasferimento non cambia con la velocità dei pixel, utilizza una velocità di trasferimento fissa, simile a un normale canale di trasferimento dati, quindi può essere utilizzato in una varietà di applicazioni diverse,come i display multi-schermo con requisiti di flusso temporale diversiInoltre, l'uso di una velocità di trasmissione fissa può anche ottimizzare la progettazione del circuito associata all'interfaccia di trasmissione ad alta velocità.e il fenomeno delle interferenze elettromagnetiche (EMI) e RFI è più prevedibile. Le immagini DisplayPort sono trasmesse in micro-pacchetti con intervalli appropriati per adattarsi alla velocità di clock dei pixel.Informazioni sul tasso di campionamento del flusso audio, streaming audio e dati di attributi del flusso principale, come il pixel rate dell'immagine, l'inquadratura video e i dati di cronometraggio del monitor).

Canali AUX per la trasmissione di impostazioni e istruzioni

Il connettore DisplayPort contiene anche un canale ausiliario di trasmissione bidirezionale indipendente, chiamato canale AUX o AUX in breve,che utilizza due linee di segnale differenziale con una velocità di direzione singola di soli circa 1Mbit/s per trasmettere impostazioni e comandi di controllo, e saranno discussi in seguito per un ulteriore utilizzo in eDP.L'utilizzo di AUX include la lettura delle informazioni di identificazione della capacità di visualizzazione estesa (EDID) per garantire il corretto formato dell'immagine (altre interfacce come LVDS, VGA, DVI e HDMI sono trasmessi tramite I2C); Leggere il contenuto degli elementi DisplayPort supportati dal display, come il numero di canali principali, le velocità di trasferimento e altri elementi;Impostare vari scratchpad di configurazione di visualizzazioneL'EDID è definito in modo uniforme e non ha nulla a che fare con l'interfaccia di visualizzazione.e gli altri scratchpad si trovano nel DPCD (DisplayPort Configuration Data) scratchpad al ricevitore DisplayPortIl processo di connessione contribuisce a migliorare l'affidabilità dei canali principali.La connessione è il processo mediante il quale il trasmettitore e il ricevitore DisplayPort stabiliscono una connessione prima della trasmissione dei datiFondamentalmente, durante il processo di connessione,il trasmettitore regola le diverse amplitudini di oscillazione della tensione e altre caratteristiche del segnale (pre-enfasi) fino a quando non viene regolato al livello ideale al ricevitoreIl trasmettitore e il ricevitore comunicano tra loro tramite AUX per determinare se la connessione è riuscita e la connessione può aumentare l'affidabilità del canale principale,ridurre gli errori dei dati, e compensare le differenze elettriche causate dalle diverse lunghezze e tipi di cavi,specialmente le differenze causate dal routing del segnale sulla scheda di sistema del trasmettitore e del ricevitore. Può anche compensare i cambiamenti elettrici dovuti a danni ai cavi, ai connettori o al deterioramento dell'hardware. La connessione inizia a funzionare non appena la connessione DisplayPort è accesa,e prima della trasmissione dei dati video, la connessione trasmette una serie di modelli di dati speciali,e la fonte può inviare quattro diverse amplitudini del segnale e quattro diversi livelli di caratteristiche del segnaleL'intero processo di connessione può richiedere da 500 microsecondi a pochi microsecondi, a seconda del numero di regolazioni effettuate.
