Dettagli:
|
| Prodotto: | Modulo di visualizzazione LCD grafico monocromo 128x64 | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Visualizza indicazioni: | Alle 12 | Tipo LCD: | FSTN, positivo |
| Tipo del polarizzatore: | Trasmettitore | Dimensione del modulo: | 49.0L×38.0W×2.85H mm |
| Area d'esame: | 46 × 27 mm | IC del driver: | ST7565R |
| Numero di pin: | 34 perni | Interfacce: | Interfaccia MCU 8080 O Interfaccia MCU 6800 O Interfaccia SPI a 4 linee |
| Temperatura di funzionamento: | da -20°C a +70°C | Tensione di alimentazione: | 3.3V (valore tipico) |
| Tempo di vita: | 40.000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD grafico monocromo 128x64,Esposizione LCD grafica monocromatica di FSTN,Esposizione LCD del grafico monocromatico del DENTE |
||
Cina Modulo di visualizzazione LCD monocromo grafico 128x64 ST7565R FSTN Display COG positivo Introduzione del prodotto

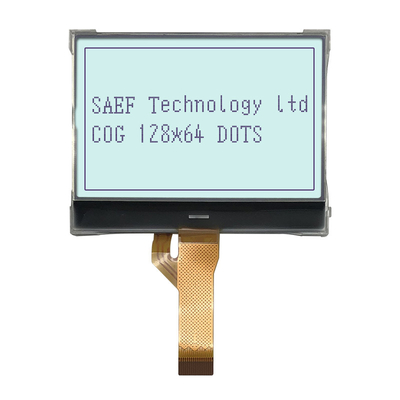

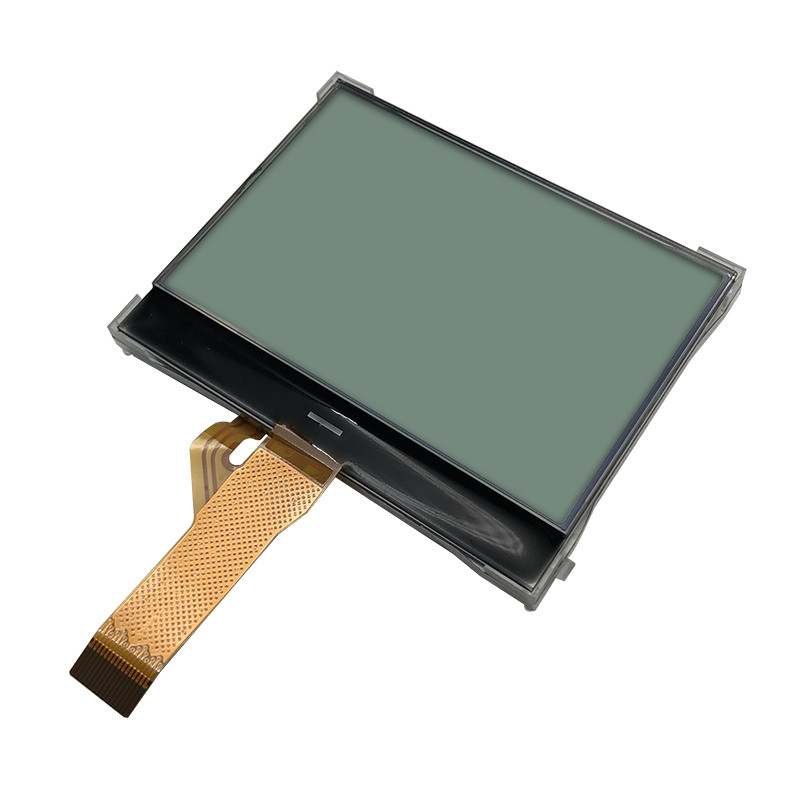

SAEF Technology SFBM12864YBA01 è un modulo LCD monocromo di tipo grafico 128x64 COG.
| Prodotto: | Modulo di visualizzazione LCD grafico monocromo 128x64 | Risoluzione: | 128x64 punti |
|---|---|---|---|
| Visualizza direzione: | Alle 12 | Tipo LCD: | FSTN, positivo |
| Tipo di polarizzatore: | Trasmettitore | Dimensione del modulo: | 49.0L × 38.0W × 2.85H mm |
| Zona di osservazione: | 46 × 27 mm | Controllo del driver: | ST7565R |
| Numero di pin: | 34 perni | Interfacce: | Interfaccia MCU 8080 O Interfaccia MCU 6800 O Interfaccia SPI a 4 linee |
| Temperatura di funzionamento: | -20°C a +70°C | Tensione di alimentazione: | 3.3V (valore tipico) |
| Tempo di vita: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
Display Data RAM (DDRAM)
La RAM Display Data memorizza i dati pixel per l'LCD. È una matrice indirizzabile di 65 righe per 192 colonne. Ogni pixel può essere selezionato quando vengono specificati gli indirizzi delle pagine e delle colonne.Le 65 righe sono suddivise in 8 pagine (pagina 0~pagina 7) di 8 righe e la 9a pagina (pagina 8) con una sola riga (solo D0)I dati vengono scritti sulle 8 righe di ogni pagina direttamente da D0 a D7.Il controller LCD e l'interfaccia MPU funzionano in modo indipendente, i dati possono essere scritti nella RAM allo stesso tempo in cui i dati vengono visualizzati senza lampeggiare sul display LCD.
Circuito dell'indirizzo della pagina
Questo circuito è per fornire un indirizzo di pagina per visualizzare i dati RAM.L'indirizzo della pagina deve essere impostato prima di accedere al contenuto DDRAM. L'indirizzo della pagina 8 è un'area RAM speciale per le icone e i dati di visualizzazione D0 sono validi solo.
Circuito di indirizzo della colonna
Column Address Circuit ha un contatore predefinito a 8 bit che fornisce l'indirizzo della colonna alla RAM dei dati di visualizzazione (DDRAM).L'indirizzo di colonna specificato viene incrementato (+1) con ogni accesso di lettura/scrittura dei dati visualizzati. Questo consente di accedere continuamente ai dati di visualizzazione MPU. Control flag MY può invertire l'ordine di uscita dei pad COM.E la bandiera MX consente di invertire la relazione tra l'indirizzo della colonna e le uscite SEG. È necessario riscrivere i dati di visualizzazione in DDRAM dopo aver modificato l' impostazione della bandiera MX
Si rimanda alla scheda dati ST7565R.
