0Display OLED da 16 pin con 64x48 pixel, caratteri bianchi/blu Display OLED ultra-low power

0Display OLED da.66 pollici IIC 16 pin 64x48 pixel Descrizione del prodotto

SFOM066YZ16-6448WB-01il modulo OLED ha una diagonale di 0,66 pollici, è fatto di 64 x 64 pixel.SFOM066YZ16-6448WB-01 con controllo PCB con interfaccia IIC,La scheda PCB con 16 fori di montaggio è un metodo facile per i clienti per fissare i moduli sulle loro applicazioni.SFOM066YZ16-6448WB-01il modulo è integrato con SSD1306 IC; supporta l'interfaccia IIC, servizio di guida 1/64, tensione di alimentazione per la logica è da 3,3V ~ 5V, livello I/O da 5V a 3V con circuito di conversione,il display con corrente del 50% della scheda di controllo è 80mA @3.3VDD (valore tipico). La connessione del modulo è di 7 pin di intestazione, connessione opzionale di 4 pin di intestazione.
Questo modulo OLED è adatto per applicazioni domestiche intelligenti, dispositivi medici, comandi intelligenti, contatori, ecc. Può funzionare a temperature da -40 °C a +85 °C;


1Display mini OLED da 0,66 pollici con risoluzione 64x48 e chipset SSD1306
2Consumo di energia molto basso: illuminazione a schermo intero 0,08w
3. Quattro fori di montaggio per una facile installazione
4. Tipo di interfaccia: IIC (può essere modificato in SPI)
5. Supporta una varietà di chip di controllo: completamente compatibile con Arduino serie 51, serie msp430, stm32/2 CSR IC, ETC
6Voltaggio di alimentazione: DC 3V - 5V

Caratteristiche:

SAEF Technology è un fornitore professionale di moduli OLED. Forniamo una vasta gamma di display OLED (PMOLED) / OLED dot matrix standard e moduli OLED a carattere personalizzato,Display grafici OLED e pannelli OLEDLa struttura meccanica comprende i tipi Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).I moduli OLED SAEF presentano tutti gli importanti vantaggi

• Tempo di risposta più rapido At +25 °C 10 μsec.
• Angolazione di visione illimitata fino a 175 gradi
• Sottile Non è necessario una retroilluminazione, autoemissione
• Alta luminosità
• Alto rapporto di contrasto: fino a 100001 ¢
• Temperatura di funzionamento ampia -40 °C ~ 80 °C
• Consumo di energia inferiore

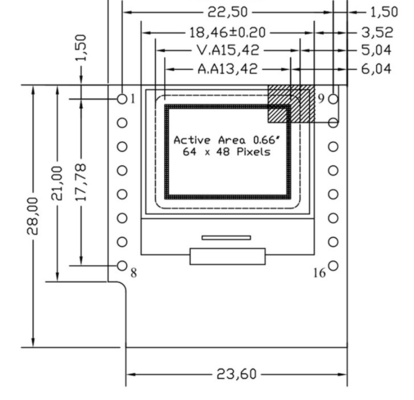

0Display OLED da 16 pin con 64x48 pixel, caratteri bianchi/blu Display OLED a potenza ultra bassa Disegno del prodotto

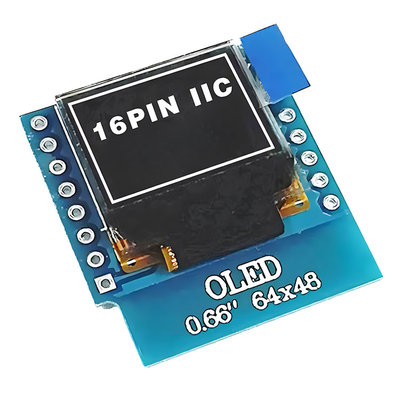

0Display OLED da 16 pin con 64x48 pixel, caratteri bianchi/blu Display OLED a potenza ultra bassa Immagine del prodotto

Comprendere il principio del display OLED - giocare con vari modi di utilizzare i moduli OLED

Il modulo OLED ha quattro modalità di funzionamento, vale a dire interfacce parallele 6800 e 8080, modalità di interfaccia SPI seriale a 4 fili e modalità di interfaccia IIC.La relazione tra le impostazioni BS1/BS2 e la modalità di interfaccia del modulo è illustrata nella tabella seguente::

L'impostazione predefinita del modulo OLED SAEF Technology è BS0 a GND, BS1 e BS2 a VCC (modalità 8080), se si desidera impostarlo su altre modalità,devi modificare le impostazioni BS0-BS2 con un saldatore sul retro dell'OLED(Cambiamento hardware)
Dallo schema, possiamo sapere che ci sono un totale di 16 perni disegnati, e delle 16 linee, abbiamo usato solo 15 perni, e una di loro è appesa.E ne rimangono 13.In modalità diverse, il numero di linee di segnale di cui abbiamo bisogno è diverso, in modalità 8080, tutti i 13 sono necessari, uno dei quali è comune, cioè la linea di reset RST (RES),che possiamo collegare direttamente al reset dell'MCU (per confermare che il metodo di reset è lo stesso)In modalità IIC, sono necessarie solo 2 righe!

La modalità di lavoro dell'IIC richiede solo due linee, e la modalità di lavoro dell'IIC è usare due fili per simulare l'IIC per ottenere i dati.

Il controller OLED è SSD1306, cioè: lo schermo nudo è alimentato da SSD1306, che è anche un chip driver led più utilizzato.

Memoria video del modulo OLED
L'OLED stesso non ha memoria video e la sua memoria video dipende da SSD1306 per fornire.Ogni pagina contiene 128 byte, un totale di 8 pagine, che è esattamente 128 * 64 dimensioni di matrice di punti.
Tuttavia, dato che l'OLED non può controllare una matrice di punti alla volta, può controllare solo una matrice di 8 punti; ed è un controllo di spazzatura verticale;
Poiché ogni scrittura è scritta in byte, c'è un problema, se usiamo la modalità solo scrittura per gestire il modulo, allora, dobbiamo scrivere 8 punti alla volta, quindi quando disegniamo un punto,dobbiamo capire lo stato corrente di ogni bit del byte dove il punto da impostare si trova (0/1In caso contrario, i dati scritti sovrascriveranno lo stato precedente, e il risultato sarà che alcuni punti che non devono essere visualizzati vengono visualizzati,o quelli che dovrebbero essere visualizzati non sono visualizzati. Nella modalità di lettura, possiamo leggere il byte da scrivere prima, ottenere la situazione attuale, e poi scriverlo nel grammo dopo aver modificato il bit da riscrivere,in modo da non influenzare la situazione precedenteTuttavia, questo richiede la capacità di leggere la GRAM, per la modalità SPI a 3 fili o 4 fili, il modulo non supporta la lettura e la modalità di lettura->-to-> scrittura è anche relativamente lenta.
Quindi il metodo che usiamo è quello di creare una GRAM OLED (totalmente 128 byte) all'interno della STM32, e ad ogni modifica, modificare solo la GRAM sulla STM32 (in realtà SRAM), e dopo la modifica,scrivere il GRAM sul STM32 al GRAM OLED in una sola voltaNaturalmente, questo metodo ha anche svantaggi, cioè per i microcontrollori con una SRAM molto piccola (come la serie 51), è più fastidioso.
