Display LCD a pin metallo TN HTN STN FSTN Display digitale a segmento
Caratteristiche del prodotto:
| Prodotto: |
Display LCD a pin metallo personalizzato |
Modalità di visualizzazione: |
Trasmettitore positivo e negativo |
| Condizione di guida: |
1/8 Dover o personalizzabile |
tensione di funzionamento: |
3.0 V o personalizzabile |
| Ottica: |
6:00 |
Tipo di visualizzazione: |
STN |
| Dimensione: |
Personalizzabile |
Luce di fondo: |
Bianco / Amber / Blu / Giallo |
| Temperatura di funzionamento: |
-30°C a +80°C |
Temperatura di conservazione: |
-35°C a +85°C |
| Collegamento: |
Collegamento a pin metallici |
Spazio di punti: |
0.1 mm |
| Rispetto: |
Compliance REACH e RoHS |
Certificazione: |
ISO9001:2015 / ISO14001:2015 |
La differenza tra TN, HTN, STN, FSTN, DSTN, CSTN e TFT
LCD si riferisce al display a cristalli liquidi, che è un termine generale per la tecnologia di visualizzazione a cristalli liquidi.TFT sono diverse classificazioni di display a cristalli liquidiLa differenza tra loro risiede nella disposizione dei cristalli liquidi, nell'angolo di torsione e nell'aspetto elettrico.
La struttura di TN, HTN, STN, FSTN, DSTN e CSTN è fondamentalmente la stessa.
TN è generalmente torto di 90 gradi,
HTN è una torsione da 90 a 120 gradi,
STN è 180 ~ 270 gradi di torsione,
FSTN, DSTN, CSTN sono tutti STN, proprio perché l'aspetto di STN ordinario è generalmente giallo-verde o blu, mentre l'aspetto di FSTN e DSTN è nero o bianco.
Il FSTN è un STN (film compensated STN) con compensazione a film sottile.
DSTN è una struttura a doppia STN per ottenere una visualizzazione in bianco e nero.
CSTN è generalmente una struttura FSTN con una struttura di diaframma del filtro a colori per ottenere la visualizzazione a colori.
I prodotti TN appartengono alla categoria di prodotti LCM (LCD Module), i principali vantaggi sono il basso consumo energetico e l'abbondanza di dati di visualizzazione del prodotto.
Le molecole di cristalli liquidi nematici HTN (High Twisted Nematic) sono inserite tra due pezzi di vetro trasparente e tra i due strati di vetro,l'orientamento delle molecole di cristalli liquidi è deviato di 110~130 gradiQuesto tipo di schermo LCD è caratterizzato da un elevato contrasto, basso consumo energetico, bassa tensione di guida e scarse prestazioni dinamiche di guida, ma l'angolo di visione è più ampio di quello del tipo TN.
STN (Super Twisted Nematic) è un campo elettrico che modifica la disposizione delle molecole di cristalli liquidi che sono originariamente torte di più di 180 gradi per cambiare lo stato di rotazione ottica,e il campo elettrico cambia il campo elettrico con la scansione progressivaHa il vantaggio di un basso consumo di energia e ha il più grande vantaggio di risparmio di energia.
Il principio di visualizzazione del CSTN consiste nell'aggiungere un filtro di colore al tradizionale display a cristalli liquidi STN monocromo e dividere ogni pixel nella matrice di visualizzazione monocroma in tre sottopixel,e visualizzare i tre colori primari di rosso, verde e blu attraverso il filtro a colori rispettivamente, e l'immagine a colori può essere visualizzata. A differenza di TFT, STN è un tipo passivo passivo di LCD, che può visualizzare fino a 65.536 colori.
FSTN (Film+STN), al fine di migliorare il colore di sfondo di STN ordinario, un strato di pellicola di compensazione viene aggiunto al polarizzatore per eliminare la dispersione cromatica e ottenere una visualizzazione in bianco e nero.CSTN (Color STN), STN a colori, sulla base della tecnologia FSTN, aggiunge uno strato di pellicola a colori RGB per ottenere la visualizzazione a colori, e il numero di canali di guida è generalmente superiore.una STN a doppio strato, in cui uno strato è utilizzato come strato di guida e l'altro strato è utilizzato come strato di compensazione, appartiene alla tecnologia STN in bianco e nero, rispetto a FSTN, il rapporto di contrasto è superiore,e può compensare la dispersione con la temperatura da solo, per ottenere un elevato contrasto su un ampio intervallo di temperature.
Il pannello VA è ora un tipo di pannello con applicazioni LCD di fascia alta, e appartiene a un pannello ad angolo di visione ampio.7M colore e grandi angoli di visione sono la capitale di questo tipo di pannello posizionamento high-end, ma il prezzo è anche più costoso dei pannelli TN, i pannelli VA possono essere suddivisi in pannelli MVA sviluppati da Fujitsu e in pannelli PVA sviluppati da Samsung,di cui la seconda è l'eredità e il miglioramento della primaI pannelli simili a VA hanno il contrasto più alto sul fronte (faccia in su), ma l'uniformità dello schermo non è abbastanza buona e la deriva dei colori tende a verificarsi.e il rapporto di contrasto bianco-nero è piuttosto alto.

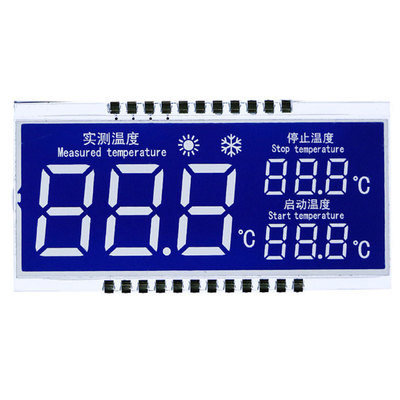

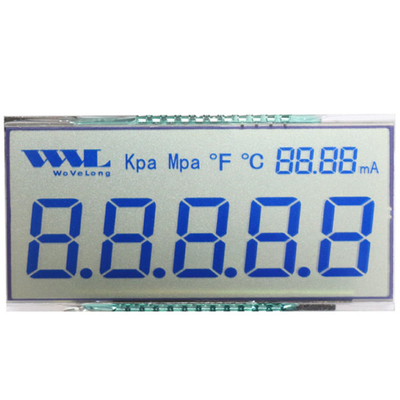

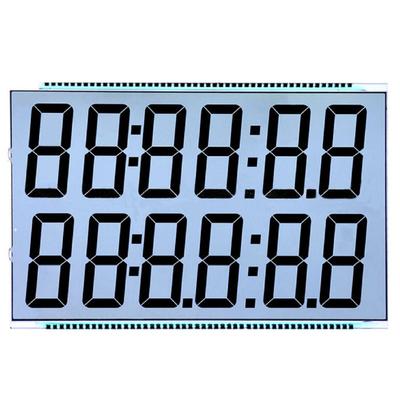

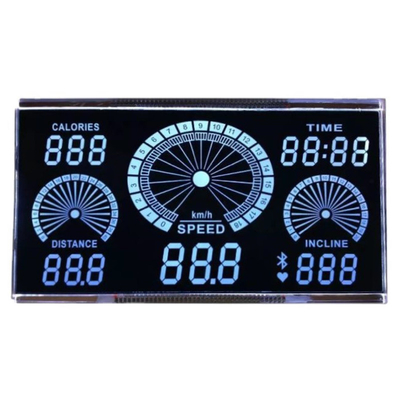

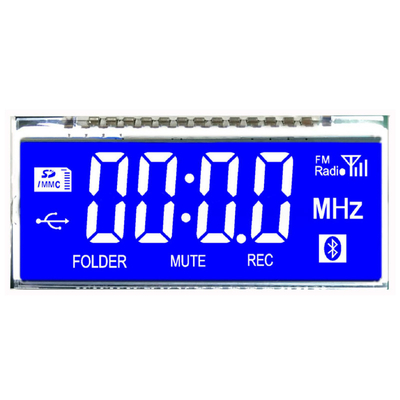

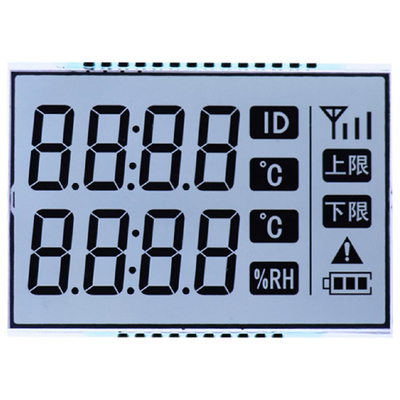

Display LCD a pin metallo TN HTN STN FSTN Tipo Segmento Display digitale Immagine del prodotto
