Dettagli:
|
| Parole chiave: | 60,86 pollici Bar Type TFT | Risoluzione: | 480x1280 |
|---|---|---|---|
| Interfaccia: | Mipi | Pini: | 40 pin |
| schermo tattile: | Opzionale | Luminanza di superficie: | 800 cd/m2 (nits) |
| Durata di vita del LED: | 40,000 ore | Direzione di visione: | Tutti gli angoli di visione |
| Connessione: | Tipo di connettore | Temperatura operativa.: | – 20℃ a +70℃ |
| Rispetto: | Compliance REACH e RoHS | Certificazione: | ISO9001:2015 / ISO14000:2015 |
| Evidenziare: | 480 × 1280 bar LCD TFT,800nits LCD TFT a barre,LCD TFT a barre di grado industriale |
||
Scarica foglio dati
SFTO686XC-7108BN Specifica.pdf
FL7707N_DS_V0.2_20230324_Cliente.pdf
Riguardo a questo articoloSFTO686XC-7108BN
Display LCD TFT a strisce da 6,68 pollici di grado industriale con una risoluzione di 480x1280 pixel e un'alta luminosità di 800 nits, progettato per fornire una visualizzazione chiara in varie condizioni di illuminazione.Di seguito è riportata un'introduzione dettagliata del prodotto:
Specificità dello schermo:
Dimensione: 6,68 pollici, adatta per applicazioni industriali con spazio limitato.
Risoluzione: 480x1280 pixel, fornendo una visualizzazione chiara di immagini e testi, adatta per le occasioni che richiedono un display ad alta risoluzione.
Tecnologia di visualizzazione:
L'adozione della tecnologia TFT (Thin Film Transistor) garantisce una risposta rapida e un display ad alto contrasto, adatto a immagini e video dinamici.
Brillantezza:
L'elevata luminosità di 800 nits garantisce una visibilità chiara in ambienti industriali luminosi o in condizioni esterne.
Colore:
Supporta 16,7 milioni di display a colori, in grado di presentare colori ricchi e immagini delicate.
Tipo di interfaccia
Può fornire un'interfaccia MIPI, che è un'interfaccia seriale ad alta velocità adatta per la connessione di dispositivi mobili e moduli di visualizzazione ad alte prestazioni.
Angolazione di visione:
Gli LCD TFT di grado industriale hanno in genere un'ampia angolazione di visione (tipo IPS), garantendo una buona esperienza visiva da diverse angolazioni.
Temperatura di funzionamento:
Progettato per soddisfare gli standard industriali, in grado di funzionare in modo stabile in un ampio intervallo di temperature da -20 °C a +70 °C e adattabile a vari ambienti difficili.
Durabilità:
Progettazione ad alta durata, adatta per un funzionamento ininterrotto 24 ore su 24, 7 giorni su 7, garantendo stabilità e affidabilità a lungo termine.
Scenari di applicazione:
Adatto a varie applicazioni industriali e commerciali quali automazione industriale, attrezzature mediche, monitoraggio del traffico, monitoraggio della sicurezza, ecc.
Servizi personalizzati:
In base alle esigenze del cliente, possono essere forniti servizi personalizzati, comprese specifiche interfacce, dimensioni, luminosità, ecc.
Questo display LCD TFT di grado industriale da 6,68 pollici è una scelta ideale per applicazioni industriali che richiedono un display chiaro in varie condizioni di illuminazione a causa della sua alta risoluzione, alta luminosità,e caratteristiche dell'angolo di visione ampio.
Caratteristiche
| Articolo | Contenuto | Unità |
| Tipo LCD | TFT | - |
| Colore di visualizzazione | 16M | |
| Direzione di visione | Tutti | Orologio |
| Temperatura di funzionamento | -20~+70 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Dimensione del modulo | 66.6*181.0*4.6 | mm |
| Area attiva ((W × H) | 60.19*160.51 | mm |
| Numero di punti | 480×RGB×1280 | punti |
| Tensione dell'alimentazione | 3.3 | V. |
| Lampade di sfondo | 12 LED (bianco) | pcs |
| Brillantezza ((LCM) | 800 | cd/m2 |
| Trasferimento dei dati | MIPI | - |
| Tipo di connettore LCM | AFC30-S40FCC-00 | 0.5PITCH 40 pin |
| IC del driver | FL7707 |
Disegno meccanico
Descrizione del pin
| Numero PIN. | Il simbolo | Funzione |
| 1 | GND | Terreno |
| 2 | D0P | MIPI Input della corsia di dati 0 (positivo) |
| 3 | D0N | MIPI Input della corsia dati 0 (negativo) |
| 4 | GND | Terreno |
| 5 | D1P | MIPI Input della corsia dati1 (positivo) |
| 6 | D1N | Input della corsia dati MIPI1 (negativo) |
| 7 | GND | Terreno |
| 8 | CLKP | Input MIPI CLK (positivo) |
| 9 | CLKN | Input MIPI CLK (negativo) |
| 10 | GND | Terreno |
| 11 | D2P | MIPI Input della corsia di dati 2 (positivo) |
| 12 | D2N | MIPI Input della corsia 2 dei dati (negativo) |
| 13 | GND | Terreno |
| 14 | D3P | MIPI Input della corsia di dati 3 (positivo) |
| 15 | D3N | MIPI Input della corsia di dati 3 (negativo) |
| 16-17 | GND | Terreno |
| 18-19 | VCC-1V8 | IO Fornitura di alimentazione ((1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Pin di reset globale. basso attivo per entrare nello stato di reset. suggerisco di collegare con un circuito di reset RC per la stabilità. normalmente tirare alto. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Terreno |
| 28-29 | K. | Lumiera di fondo LED Terra |
| 30 | GND | Terreno |
| 31 | VGL/NC | NC |
| 32-33 | GND | Terreno |
| 34 | VGH/NC | NC |
| 35-36 | A | Potenza del retroilluminazione LED |
| 38-39 | VDD-3V3 | Fornitura di alimentazione (~ 3,3 ~ 3,6 V) |
| 40 | VCOM/NC | NC |
Classificazione massima assoluta
| Parametro | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
| Fornitore di alimentazione | VDD | Ta=25°C | - | 3.3 | - | V. |
| Portata sulla tensione dell'alimentazione | VGH | - | 15 | - | V. | |
| Portata di spegnimento tensione dell'alimentazione | VGL | - | - 11 | - | V. |
Caratteristiche elettriche ((Vss=0V,Ta=25°C)
| Parametro | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità | |
| Fornitore di alimentazione | VDD | Ta=25°C | - | 3.3 | 3.6 | V. | |
| Fornitore di alimentazione | IOVCC | Ta=25°C | - | 1.8 | - | V. | |
| Voltaggio di ingresso | ¢H ¢ | HIV | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V. |
| ¢L ¢ | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V. | |
Specifica della retroilluminazione a LED ((VSS=0V,Ta=25°C)
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità | |
| Tensione di alimentazione | - | - | - | 9.6 | - | V. | |
| Corrente di alimentazione | Se | - | - | 240 | - | mA | |
| Corrente in avanti | Normalmente | Ipn | Serie di 3 chip x 4 | - | - | mA | |
| Dimming | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Ore | |

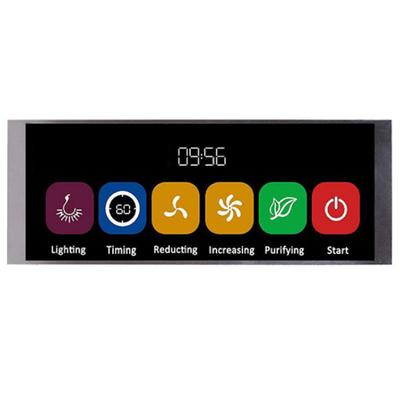

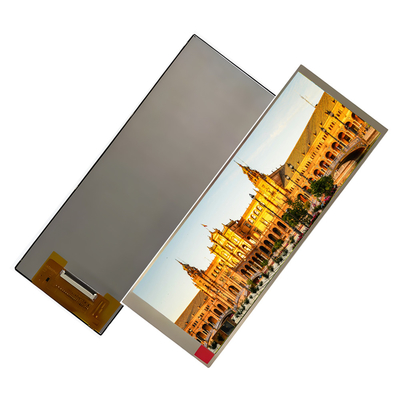

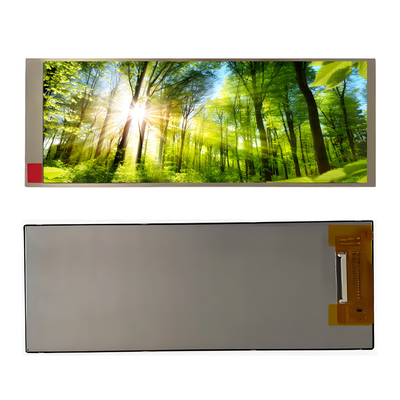

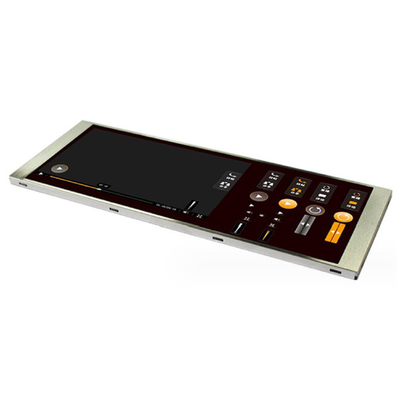

Immagine del prodotto
