Custom HT1621 DP1621 VK1621 7 Segmento COB SPI Interfaccia Meter Bar allungato Touch LCD Display Screen Module

Produttore LCD Cina Segmento personalizzato COB HT1621 DP1621 IC SPI MUC Interfaccia Modulo di schermo LCD

Compatibile con HT1621, DP1621 è un chip driver LCD dot matrix memory mapping, in grado di supportare schermi LCD fino a 128 punti (32SEG*4COM), nonché schermi LCD con 2COM e 3COM.Il microcomputer a singolo chip può configurare i parametri di visualizzazione e inviare i dati di visualizzazione attraverso 3/4 pin di comunicazione, e può anche entrare in modalità di risparmio di energia tramite il comando.

Caratteristiche del chip DP1621

◆ Compatibile con HT1621B

◆ Oscillatore RC integrato a 256KHz

◆ Può essere collegato a un chip a 32 KHz o a un ingresso di sorgente a frequenza 256 KHz

◆ può essere selezionato il 1/2 o il 1/3 di bias e il 1/2, 1/3 o il 1/4 di ciclo di lavoro

◆ Voltaggio di lavoro: 2,4 - 5,2 V

◆ Sorgente di frequenza basata sul tempo su chip

◆ Il campanello può scegliere tra due frequenze

◆ Il comando di risparmio energetico può essere usato per ridurre il consumo energetico

◆ Generatore di orario integrato e timer di controllo (WDT)

◆ Output di sovraccarico del timer di base o di guardia

◆ Otto fonti di orologio a base di tempo/tipo guardie

◆ 1 driver LCD x 32x4

◆ 1 memoria RAM integrata per display 32x4 bit

◆ Interfaccia seriale a quattro fili

◆ sorgente di frequenza dell'unità LCD su chip

◆ Funzioni di configurazione del software

◆ Comandi in modalità dati e in modalità comando

◆ Tre modalità di accesso ai dati

◆ Per regolare la tensione di funzionamento dell'LCD sono forniti dei perni VLCD

◆ Pacchetto: LQFP44/LQFP48/SSOP48

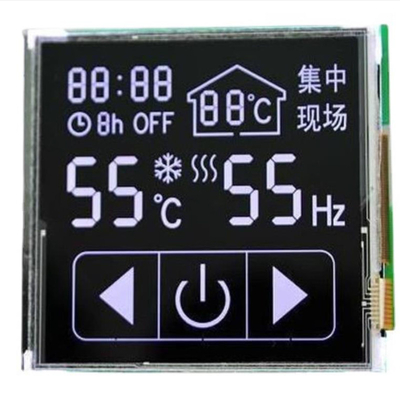

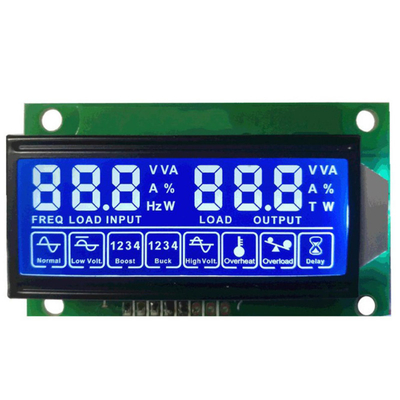

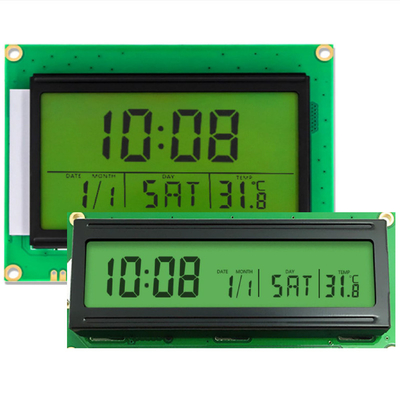

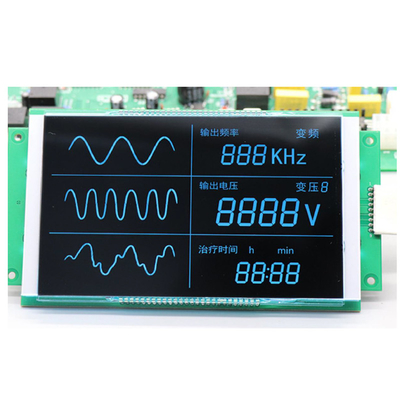

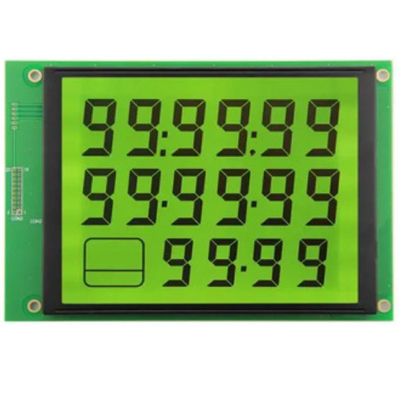

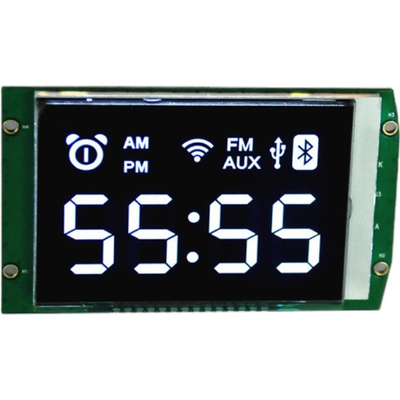

Produttore LCD Cina Segmento personalizzato COB HT1621 DP1621 IC SPI MUC Interfaccia LCD Display Screen Module Immagini del prodotto

Strutture e clienti strategici

Perché scegliere noi

1- Sì.Forniamo soluzioni personalizzate per display LCD

Il prodotto ha requisiti speciali di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.

2- Sì.Soluzioni totali per touch screen e display

Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..

3- Sì.Impegno per l'affidabilità della qualità

SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.

4- Sì.Fornitura a lungo termine

In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.


Contatto

Benvenuti a richiedere informazioni tramite ck@saef.com.cn

Cerca parole chiave:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, LCD di misuratori di temperatura e umidità, LCD di bilanci elettronici, LCD multimetro, LCD di contatori intelligenti, LCD di contatori d'acqua, LCD di contatori di gas,LCD bancario, LCD della cassa, LCD dei distributori, LCD del telefono, LCD del walkie-talkie, LCD del massaggiatore, LCD del tapis roulant, LCD del contatore di grasso, LCD del condizionatore d'aria, LCD audio.LCD del telecomando, macchine per l'apprendimento LCD, dizionario elettronico LCD, MP3 LCD, computer, pannello di controllo LCD, macchina di rifornimento CNC LCD, computer industriale LCD, console di gioco LCD, LCD calendario perpetuo, LCD orologio.Dispositivo LCD- LCD per apparecchi sanitari, LCD per termostati, LCD per elettrodomestici, LCD per ascensori, LCD per ascensori.


Abilità di programmazione LCD di segmento

In primo luogo, i parametri di base del cristallo liquido segmentato
1.Divisione: ciclo di servizio
Questo parametro è generalmente chiamato anche numero di Duty o numero di com e il cristallo liquido di segmento adotta generalmente la modalità di guida della scansione dinamica a divisione temporale, in questa modalità,il rapporto tra il tempo di gating effettivo di ciascuna com e l'intero ciclo di scansione, cioè il ciclo di lavoro, è fisso, uguale al numero di 1/com.

2.Bias: Bias
La forma d'onda di guida del SEG/COM dell'LCD è un segnale analogo, e il rapporto tra la tensione analogica di ogni livello e la tensione di uscita più alta dell'LCD è chiamato bias, e in generale,Il bias è espresso come il rapporto tra la tensione di uscita più bassa e la tensione di uscita più altaIn generale, esiste una certa relazione tra pregiudizio e dovere, più è grande il numero di doveri, più breve è il tempo di scansione corrispondente a ciascuna comunicazione.e per ottenere la stessa luminosità e il contrasto dello schermo, la tensione di von deve essere aumentata e la differenza tra il livello selettivo e il livello non selettivo deve essere aumentata, cioè Bias deve essere aumentato,e c' e' una formula empirica tra dovere e pregiudizio, vale a dire:
Pregiudizio = 1/(√Divisione + 1)

3. VDD: tensione di funzionamento
Le molecole di cristalli liquidi hanno bisogno di segnali CA per guidare, e la tensione CC a lungo termine aggiunta alle due estremità delle molecole di cristalli liquidi influenzerà le caratteristiche elettrochimiche delle molecole di cristalli liquidi,causando una visualizzazione offuscata, una durata ridotta e una distruttività irreversibile.

4.Frame: velocità di scansione
Frequenza di scansione, la frequenza della tensione CA che guida direttamente la molecola di cristallo liquido è generalmente compresa tra 60 e 100 Hz,che è determinato in base all'area e alla progettazione del pannello LCDP, la frequenza è troppo elevata, il che comporterà un aumento del consumo di potenza di guida, e la frequenza è troppo bassa, il che comporterà un lampeggiamento del display,e se esiste una relazione multipla intera tra la frequenza di scansione e la frequenza della sorgente luminosa, il display avrà anche lampeggianti.

Altre cose come l'angolo di visione, il metodo di connessione, la gamma di temperatura di funzionamento, ecc., lasciate che lo faccia il fornitore in base alle esigenze specifiche;


Per quanto riguarda il modo di controllare la visualizzazione dello schermo del codice del segmento, alcune MCU come MSP4304152 supportano il driver del codice del segmento, in caso contrario, è possibile utilizzare un driver speciale IC come HT1621B / HT1622, ecc.,dopo che il conducente ha finito, non è altro che la scrittura di dati, e ogni bit di dati controlla la corrispondente segmento di codice di visualizzazione o meno;
Il principio è lo stesso, ma l'uso di alcune competenze di linguaggio C renderà il programma più conciso ed efficiente;
