Dettagli:
|
| Prodotto: | Esposizione LCD di segmento | Modalità di visualizzazione: | Positivo/Negativo, Trasflessivo/Riflessivo |
|---|---|---|---|
| Condizione di guida: | 1/8 dazi o personalizzabile | Tensione di funzionamento: | 3,0 v |
| Ottica: | 6:00 | Tipo di visualizzazione: | Trasflessivo / Riflessivo / Trasmettitore |
| Dimensione: | Personalizzabile | Lampade di sfondo: | Bianco / Amber / Blu / Giallo |
| temperatura di funzionamento: | -30°C a +80°C | Temperatura di stoccaggio.: | -35°C a +85°C |
| Connessione: | connessione a spillo metallico | spazio a punti: | 0.1 mm |
| Tempo di risposta: | 0,1 spettrografie di massa | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | ST7035 Display LCD a segmento,Display LCD a segmento negativo personalizzato,HT1621 Display LCD a segmento |
||
HT1621 Controller Segment LCD Display Module, Display LCD Segment personalizzato con retroilluminazione
Diamo un'occhiata alle caratteristiche del 1621-segmento schermo LCD
* Voltaggio di funzionamento 2.4 - 5.2V * Oscillatore RC incorporato a 256KHz
* Può essere collegato un chip esterno a 32 KHz o un ingresso di sorgente a frequenza di 256 KHz
* Sceltibile 1/2bas o 1/3bas bias e ciclo di lavoro di 1/2duty, 1/3duty, 1/4duty
* Sorgente di frequenza basata sul tempo del chip
* Il campanello può essere selezionato con due frequenze
* Generatore di base temporale integrato e timer WDT
* Output di sovraccarico del timer di base di tempo o di controllo
* Otto fonti di orologeria di base/watchdog
* Un driver LCD 32segX 4com con memoria RAM 32X 4 bit integrata
* Interfaccia seriale a quattro fili /CS, DATA, WR, RD, generalmente non utilizzata da RD
* La frequenza dell'unità LCD non è regolabile a 64 Hz
* Caratteristiche di configurazione del software: modalità dati e modalità comando due comandi
* Sono forniti dei pin VLCD per regolare la tensione di funzionamento dell' LCD (regolamento del contrasto)
Corrispondenza della tabella logica LCD
La RAM di HT1621 corrisponde alla tabella logica nella figura sopra.
HT1621 corrisponde a 32 indirizzi e ogni indirizzo corrisponde a 4 dati COM
Ad esempio, se un indirizzo 0 viene scritto su 0X08 T1 di SGE0 è accesa
Scrivere 0X01 corrisponde alla luce 1F di SGE0
Scrivere 0X02 luminosità 1G corrispondente a SGE0
Scrivere 0X07 1E, 1G, e 1F di SGE0 sono illuminati insieme
Scrivere 0X0F Tutti i 1E, 1G, 1F e T1 di SGE0 sono luminosi
HT1621 può essere scritto consecutivamente, ed è meglio scrivere due indirizzi alla volta, in modo che sia facile fare un tavolo di tavolo, ed è facile scrivere.
Ad esempio, i primi due indirizzi sono scritti 0XF7 corrispondenti a SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B e 1A sono tutti illuminati, in modo che venga visualizzato un carattere completo "8".
Per rendere il display LCD, queste istruzioni devono essere scritte nell'inizializzazione del circuito integrato.
Prima di tutto, vediamo cosa sono le istruzioni e cosa sono i dati.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Le prime tre cifre di 100 sono i bit di bandiera dell'istruzione, e gli ultimi 9 bit sono i valori dell'istruzione
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Le prime tre cifre 101 sono i bit di bandiera dei dati, e gli ultimi 8 bit sono i dati
Cioè, vedere le prime tre cifre di 100 rappresenta l'istruzione, e vedere le prime tre cifre di 101 rappresenta i dati
| Prodotto: | HT1621 LCD del segmento del controller | Modalità di visualizzazione: | Positivo/Negativo, Trasflessivo/Riflessivo |
|---|---|---|---|
| Condizione di guida: | 1/8 Dover o personalizzabile | tensione di funzionamento: | 3.0 V |
| Ottica: | 6:00 o co-ottimabili | Tipo di visualizzazione: | Trasflessivo / Riflessivo / Trasmettitore |
| Dimensione: | Personalizzabile | Luce di fondo: | Bianco / Amber / Blu / Giallo |
| Temperatura di funzionamento: | -30°C a +80°C | Temperatura di conservazione: | -35°C a +85°C |
| Collegamento: | Collegamento a pin metallici | Spazio di punti: | 0.1 mm |
| Tempo di risposta: | 0.1 Ms | Rispetto: | Compliance REACH e RoHS |

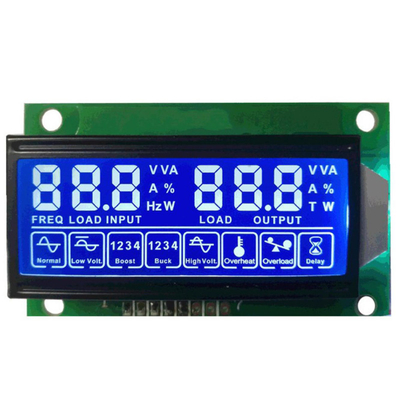

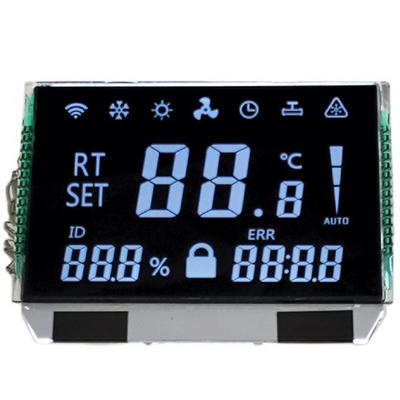

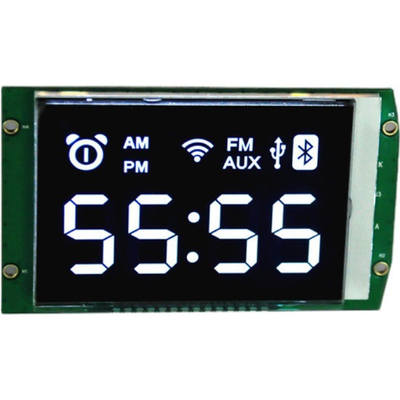

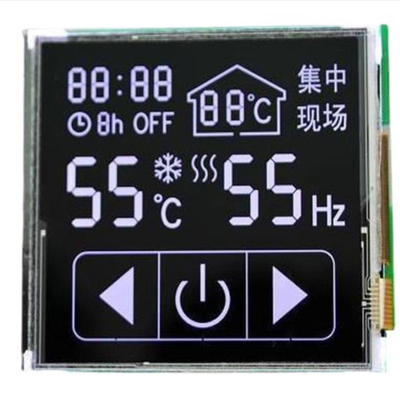

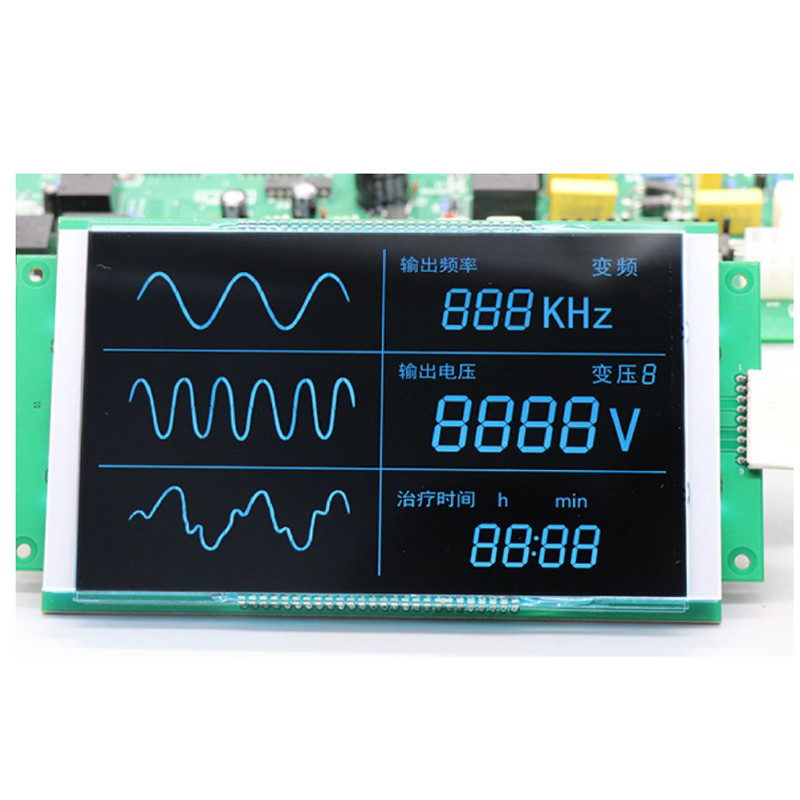

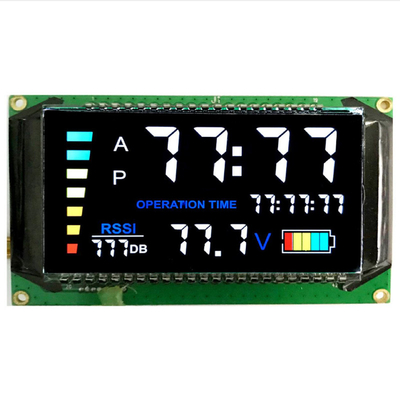

Display LCD a segmento negativo VATN personalizzato con controller HT1621 ST7035 Immagini del prodotto
Impianti di fabbrica e certificati
Perché scegliere noi
1. Forniamo soluzioni personalizzate per display LCD
Il prodotto ha requisiti speciali di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.
2.Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..
3.Impegno per l'affidabilità della qualità
SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4.Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.
