Diamo un'occhiata alle caratteristiche del 1621-segmento schermo LCD
* Voltaggio di funzionamento 2.4 - 5.2V * Oscillatore RC incorporato a 256KHz
* Può essere collegato un chip esterno a 32 KHz o un ingresso di sorgente a frequenza di 256 KHz
* Sceltibile 1/2bas o 1/3bas bias e ciclo di lavoro di 1/2duty, 1/3duty, 1/4duty
* Sorgente di frequenza basata sul tempo del chip
* Il campanello può essere selezionato con due frequenze
* Generatore di base temporale integrato e timer WDT
* Output di sovraccarico del timer di base di tempo o di controllo
* Otto fonti di orologeria di base/watchdog
* Un driver LCD 32segX 4com con memoria RAM 32X 4 bit integrata
* Interfaccia seriale a quattro fili /CS, DATA, WR, RD, generalmente non utilizzata da RD
* La frequenza dell'unità LCD non è regolabile a 64 Hz
* Caratteristiche di configurazione del software: modalità dati e modalità comando due comandi
* Sono forniti dei pin VLCD per regolare la tensione di funzionamento dell' LCD (regolamento del contrasto)

Corrispondenza della tabella logica LCD

La RAM di HT1621 corrisponde alla tabella logica nella figura sopra.

HT1621 corrisponde a 32 indirizzi e ogni indirizzo corrisponde a 4 dati COM
Ad esempio, se un indirizzo 0 viene scritto su 0X08 T1 di SGE0 è accesa
Scrivere 0X01 corrisponde alla luce 1F di SGE0
Scrivere 0X02 luminosità 1G corrispondente a SGE0
Scrivere 0X07 1E, 1G, e 1F di SGE0 sono illuminati insieme
Scrivere 0X0F Tutti i 1E, 1G, 1F e T1 di SGE0 sono luminosi

HT1621 può essere scritto consecutivamente, ed è meglio scrivere due indirizzi alla volta, in modo che sia facile fare un tavolo di tavolo, ed è facile scrivere.
Ad esempio, i primi due indirizzi sono scritti 0XF7 corrispondenti a SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B e 1A sono tutti illuminati, in modo che venga visualizzato un carattere completo "8".

Per rendere il display LCD, queste istruzioni devono essere scritte nell'inizializzazione del circuito integrato.

Prima di tutto, vediamo cosa sono le istruzioni e cosa sono i dati.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Le prime tre cifre di 100 sono i bit di bandiera dell'istruzione, e gli ultimi 9 bit sono i valori dell'istruzione
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Le prime tre cifre 101 sono i bit di bandiera dei dati, e gli ultimi 8 bit sono i dati
Cioè, vedere le prime tre cifre di 100 rappresenta l'istruzione, e vedere le prime tre cifre di 101 rappresenta i dati

Le seguenti quattro istruzioni devono essere scritte nella funzione di inizializzazione
1. SYS EN 100 0000 - 0001- X Istruzione 0X01 (Oscillatore di sistema chiuso aperto) X: Non importa
2. comando BIAS 100 0010 - abXc - X
Ecco una spiegazione: C=1 è LCD1/3 bias; C=0 è LCD1/2 bias
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Istruzione 0X01 (Orologio interno) X: Non importa
4. LCDON 100 0000 - 0011 - X Istruzione 0X01 (Accendere il display LCD) X: Non importa

Ecco una spiegazione del mio programma C.

#include
#include
#defineuchar non firmato char
#definire int non firmato
#definire _Nop() _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_()
#definire BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#definire SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 off oscillatore del sistema oscillatore e generatore di bias LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Accendere l'oscillatore di sistema
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 off display LCD
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 Accendere il display LCD
#definire XTAL 0x14 //0b100 - 0001- 0100 - 0 orologio esterno
#definire RC256 0X18 //0b100 - 0001 - 1000 - 0 orologio interno
#define TONEOFF 0X10 //0b1000 0001 0000 Spegnere l'uscita del suono
#definire WDTDIS 0X0A //0b1000 0000 1010 I cani da guardia sono vietati
HT1621 bit di controllo (definizione dell'interfaccia del modulo LCD, modifica in base alle proprie esigenze)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar tabella dei codici[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 tabella

La funzione di ritardo 1 ci ritarda.
Invalidità ritardo (unzione)
{
mentre ((--us);
}
Funzione di ritardo 2
null DelayMS ((Unt iMs)
{
Uint i,j;
per ((i=0; iper ((j=0; j<65; j++)
;
Non si tratta di un problema di sicurezza, ma di un problema di sicurezza.
Nome della funzione: null Ht1621Wr_Data ((uchar Data,uchar cnt)
Per scrivere funzioni dati, cnt è il numero di bit di dati da trasmettere, e i dati vengono trasmessi ai bit più alti prima
Non si trattava di un'azione di violenza.

null Ht1621Wr_Data ((Uchar Dati,Uchar cnt)
{
Uchar i;
per (i=0;i
{
wr=0;
se (Dati&0x80)
DAT=1;
altro
DAT=0;
wr=1;
Dati <<=1;
}
}
Non è un problema. Non è un problema.

Nome della funzione: void ht1621WrCmd(uchar cmd)
Descrizione: Scrivere istruzioni
Non si trattava di un'azione di violenza.
null Ht1621WrCmd(uchar Cmd)
{
CS1=0; selezione delle fette CS è bassa ed efficace
_No();
Ht1621Wr_Data ((0x80,3); Scrivere la bandiera dell'istruzione 100
Ht1621Wr_Data ((Cmd,9); Scrivere i dati delle istruzioni
CS1=1; selezione di fette CS alta chiusura
_No();
Non si tratta di un problema di sicurezza, ma di un problema di sicurezza.
Nome della funzione: void ht1621WrOneData ((Uchar addr,uchar data)
Scrivi un pezzo di dati,
1Scrivi prima il bit di identificazione dei dati 101
2Scrivi di nuovo l' indirizzo.
3Infine, scrivere i dati da visualizzare
Non si trattava di un'azione di violenza.
null Ht1621WrOneData ((Uchar Addr,Uchar Data)
{
CS1=0;
Ht1621Wr_Data ((0xa0,3); Scrivere il segnale di dati 101
Ht1621Wr_Data(Addr<<2,6); Scrivere i dati dell'indirizzo
Ht1621Wr_Data(Data,8); Scrivere i dati, qui ci sono due indirizzi scritti insieme a 8 bit
CS1=1;
Non è un problema. Non è un problema.

Nome della funzione: void ht1621WrAllData ((uchar addr,uchar p)
Descrizione: bit di dati HT1621 4 bit un indirizzo,
Sopra abbiamo parlato di scrivere due bit alla volta, e i dati sono 8 bit.
Le quattro cifre superiori corrispondono all'indirizzo ---- alto La quarta cifra ----- corrisponde all'indirizzo basso.
Non si trattava di un'azione di violenza.
null Ht1621WrAllData ((Uccar Addr,ucar p)
{
Uchar i;
CS1=0;
Ht1621Wr_Data ((0xa0,3); Scrivere il segnale di dati 101
Ht1621Wr_Data(Addr<<2,6); Scrivere i dati dell'indirizzo
per (i=0; i<16; i++)
{
Ht1621Wr_Data(p,8); Scrivere dati 16X8=128bit
}

per (i=0; i<32; i++)
/ /{// Qui c'è un quattro bit, quattro bit di scrivere i dati
Ht1621Wr_Data(p,4); Scrivere dati 32X4=128bit
- Sì, certo.

CS1=1;
}
Non è un problema. Non è un problema.
Nome della funzione: void Ht1621_Init(void) www.xyhlcd.com
Descrizione: dopo l'inizializzazione, lo schermo LCD può funzionare normalmente
Non si trattava di un'azione di violenza.
null Ht1621_Init (null)
{
CS1=1;
DAT=1;
DelayMS(200); Il ritardo temporale rende stabile la tensione di lavoro dell' LCD
Ht1621WrCmd(BIAS); impostazioni BIAS
Ht1621WrCmd(RC256); utilizzare un oscillatore interno
Ht1621WrCmd(SYSEN); Accendere l'oscillato di sistema
Ht1621WrCmd(LCDON); Accendere il display LCD
- Sì. - Sì.
Nome della funzione: xianshi_1 ((()
I clienti possono seguire le proprie esigenze, riempire direttamente i dati e può essere visualizzato
- Sì. - Sì.
- Non c'è nulla.
{
- Sì, sì.
Ht1621WrOneData(0, tabella[0]); Mostra 0
Ht1621WrOneData(2, tabella[1]); Mostra 1
Ht1621WrOneData ((4, tabella[2]), mostra 2 + punto decimale
Ht1621WrOneData ((6, tabella[3]); Mostra 3
:
:
:Ht1621WrOneData(12, tabella[8]
Ht1621WrOneData( 14, tabella[9]
}

Vuoto XUNHUN_XIANSHI ((Uchar Quaresima,Uchar Tempo)
{
i,j,t;
per (i=0; i{
t=0x01;
per (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t);
t<<=1;
t ≠ 0x01;
DelayMS(Tempo);
}
}
}

- Non c'è niente.
{
Ht1621_Init(); accensione inizializza l' LCD
DelayMS(100); Il ritardo stabilizza l'inizializzazione
mentre(1)
{
Ht1621WrAllData00(0,0X00); cancellare i dati del registro 1621 a 0.
DelayMS ((400);
Ht1621WrAllData00(0,0XFF); i dati del registro 1621 sono composti da 1.
DelayMS ((800);
Ht1621WrAllData00(0,0X00); cancellare i dati del registro 1621 a 0.
DelayMS ((400);
Xianshi_1(); Qui il cliente può definire come viene visualizzato.
DelayMS ((800);
XUNHUN_XIANSHI (32,100) /// Un segmento di penna viene visualizzato in un ciclo di segmenti di penna con 32 indirizzi ad intervalli di 100 ms.
DelayMS ((800);
}
}

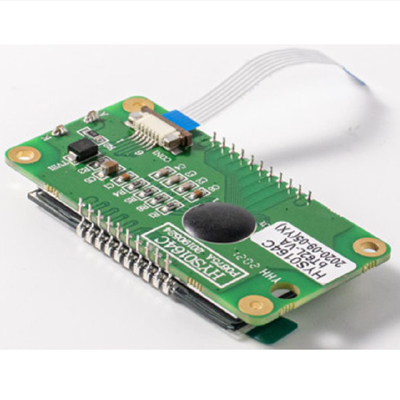

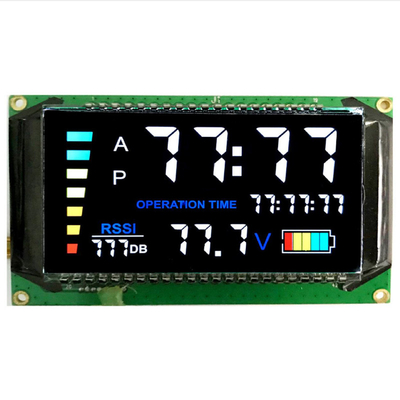

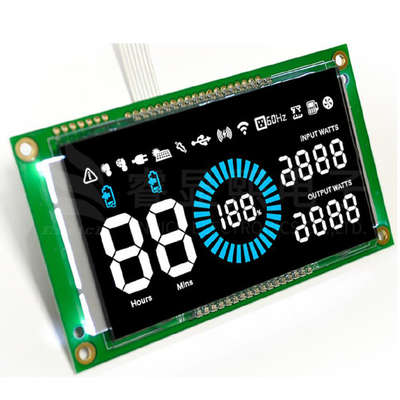

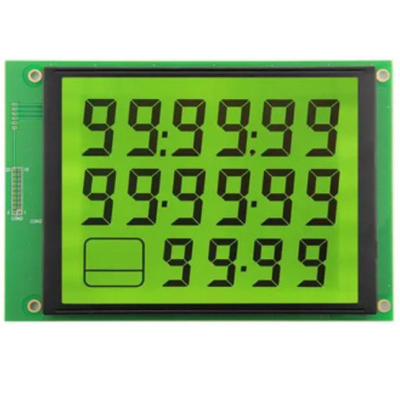

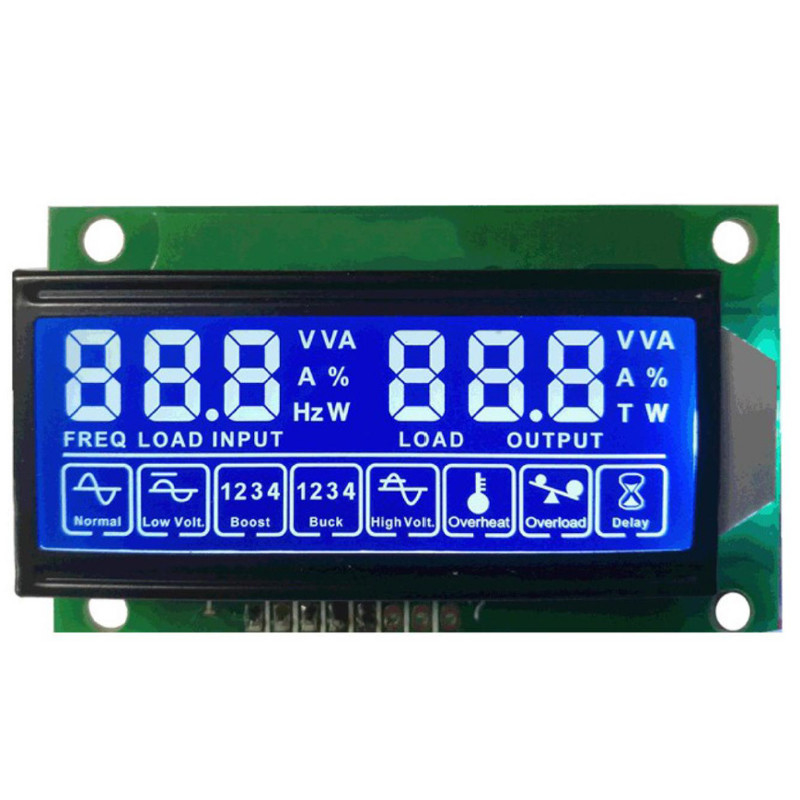

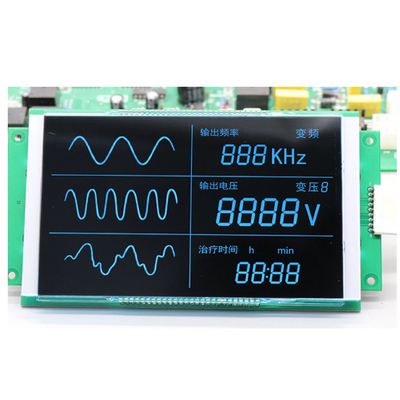

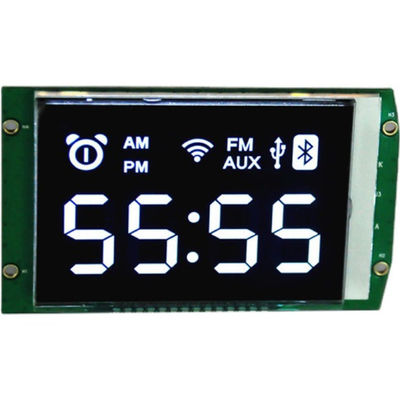

HT1621 Controller Segment Code LCD Display Module, personalizzare il segmento LCD Display con immagini di prodotto retroilluminato
