Dettagli:
|
| Prodotto: | 2.8 pollici 480x480 TFT rotondo | Risoluzione del Parlamento europeo: | 480RGB x 480Dots |
|---|---|---|---|
| Schermata tattile: | Pannello sensoriale capacitivo (CTP) facoltativo | Direzione di visione: | Angolo di visione completo di IPS |
| IC del driver: | SC7701S | Numero di pin: | 40 perni |
| Connessione: | ZIF | Luminanza di superficie: | 450 cd/m2 (nits) |
| Interfaccia: | SPI-3W-RGB18 | Vita del LED: | 40.000 ore |
| Voltaggio di ingresso: | 2,8 V | Cima:: | da -20°C a +70°C |
| Tst:: | -30°C a +80°C | Dimensione del profilo: | 73 ((W)) × 77,59 ((H) × 2,3 ((T) mm |
| Attivo: | 70.13(W) x70.13(H) mm | Rispetto: | PORTATA & RoHS compiacenti |
| Evidenziare: | Modulo di visualizzazione LCD TFT rotondo a 40 pin,Modulo di visualizzazione LCD TFT rotondo a 80°C |
||
2.8 pollici 480x480 Round TFT LCD Display Module 40pin ST7701S SPI Interfaccia RGB Display LCDDescrizione del prodotto
SAEF TECHNOLOGY SFTO280HD-7069A-N è un display LCD TFT di tipo IPS a forma rotonda con dimensioni diagonali di 2,8 ′′ con risoluzione 480x480 pixel.
Caratteristiche:
| Prodotto: | 2.8 pollici 480x480 TFT rotondo | Risoluzione: | 480RGB x 480Dots |
|---|---|---|---|
| Schermo tattile: | Pannello sensoriale capacitivo (CTP) opzionale | Direzione di visione: | IPS angolo di visione completo |
| Controllo del driver: | SC7701S | Numero di pin: | 40 pin |
| Collegamento: | ZIF | Luminanza superficiale: | 450 Cd/m2 (nit) |
| Interfaccia: | SPI-3W-RGB18 | Durata di vita del LED: | 40000 ore |
| Voltaggio di ingresso: | 2.8 V | In alto: | -20°C a +70°C |
| Tst:: | -30°C a +80°C | Dimensione del profilo: | 73 ((W)) × 77.59 ((H) × 2.3 ((T) Mm |
| Attivo: | 70.13 ((W) X70.13 ((H) Mm | Rispetto: | Compliance REACH e RoHS |
Tensione di alimentazione per la logica (VDD): 1,6~3,3 V, valore tipico 2,8 V.
Voltaggio di ingresso (Vin): VDD+0,3 V
Nota1: La potenza massima assoluta è il valore limite oltre il quale il circuito integrato può essere rotto.
Nota2: il colore di sfondo cambia leggermente a seconda della temperatura ambiente.
Ta ̊70°C: 75%RH max
Ta> 70°C: l'umidità assoluta deve essere inferiore al 75%RH a 70°C
Nota3: Ta a -30°C sarà < 48 ore, a 80°C < 120 ore
Display LCD TFT rotondo seriale, anche con e senza touch screen, con lettore Android, con interfaccia segnale HDMI
2.8 pollici 480x480 Round TFT LCD Display Module 40pin ST7701S SPI Interfaccia RGB Display LCDProdottoDisegno

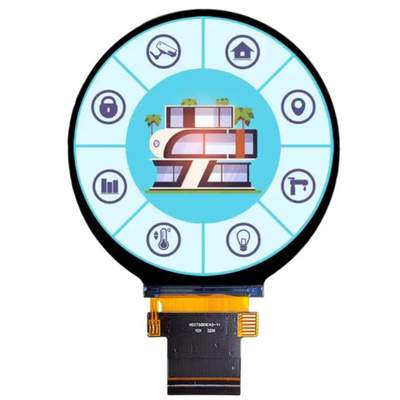

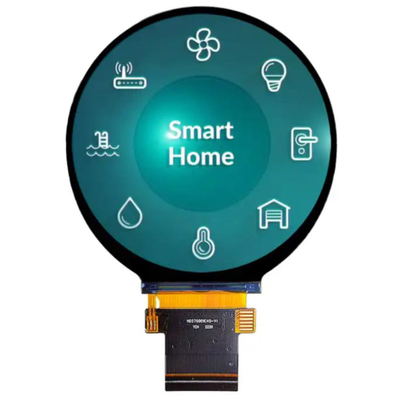

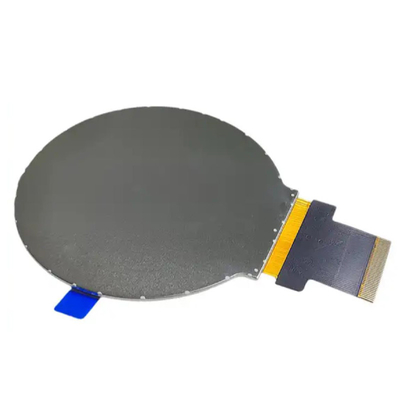

2.8 pollici 480x480 Round TFT LCD Display Module 40pin ST7701S SPI Interfaccia RGB Display LCDProdottoImmagine
Con l'immagine del prodotto CTP come di seguito
Come si descrive la risoluzione di uno schermo circolare?
Infatti, il principio di visualizzazione dello schermo LCD circolare è lo stesso di quello dello schermo LCD rettangolare convenzionale.ma attraverso la tecnologia di produzione del vetro LCD e l'adeguamento dei parametri dello schermo, lo schermo circolare può essere visualizzato normalmente in uno stato circolare.come stabilire un buon ponte tra lo schermo LCD rotondo e la scheda madreGli schermi LCD circolari sono utilizzati essenzialmente su dispositivi intelligenti, e viene prestata maggiore attenzione agli schemi di driver, agli schemi di progettazione dell'interfaccia UI, ecc. Pertanto, lo schermo LCD rotondo è in realtà un'innovazione,prodotto per display LCD intelligente e di fascia altaLa dimensione del display è relativamente piccola, e quelli comunemente utilizzati sono 2,1 pollici, 2,36 pollici, 3,4 pollici, 6,2 pollici, ecc. Lo schermo LCD circolare ha anche i suoi difetti comuni unici,come l' arco dello schermo intorno allo schermo non è sullo schermo, o l'arco intorno all'arco è bianco.
Questo è un esempio di schermo quadrato, se i quadrati gialli sono pixel, allora lo schermo di un dispositivo Android è fatto tagliando fisicamente i pixel (schermi) al di fuori dei cerchi rossi.
Quindi come fa la macchina stessa a dare un senso a questo schermo circolare?
La logica software all'interno della macchina funziona ancora come uno schermo quadrato, cioè, a livello del software, i quattro angoli che sono stati tagliati sono presenti nella logica software.
Come funzionano gli schermi circolari
Modificare artificialmente il sistema software in modo che il contenuto dell'interfaccia software sia visualizzato solo nell'area circolare, proteggendo i quattro angoli che non esistono.
Campo di applicazione dello schermo LCD circolare
Gli schermi LCD circolari sono attualmente utilizzati nei trattamenti medici, nei controlli centrali, nei musei, nei musei della scienza e della tecnologia, nelle sale conferenze, nelle sale espositive di urbanistica, nei centri finanziari per i media,grandi supermercati e centri commerciali.
