Dettagli:
|
Prodotto: | 3Display TFT circolare da 0,4 pollici | Risoluzione: | 800x800 pixel |
---|---|---|---|
interfaccia: | MIPI | Direzione di visione: | Angolo di visione completo di IPS |
touch screen: | Pannello sensoriale capacitivo (CTP) facoltativo | IC del driver: | FL7707 |
Controller CTP: | HX8526-E30 | Numero di pin: | 30 pin |
Connessione: | ZIF | Luminanza di superficie: | 1000 cd/m2 (nits) |
Durata di vita del LED: | 40,000 ore | Cima:: | da -20°C a +70°C |
Tst:: | -30°C a +80°C | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | 3Display LCD circolare da 0,4 pollici,Display rotondo di grado automobilistico |
3Display LCD TFT rotondo da 0,4 pollici 800x800 pixel per applicazioni automobilistiche Introduzione al prodotto
SFTO340XC-7093A-CT è un modulo di display LCD TFT rotondo da 3,4 pollici e 800x800.La tensione di alimentazione (VCC) per l'azionamento del pannello LCD è di 2.6V a 3.3V. Questo TFT di tipo IPS-LCD da 3,4 pollici può funzionare a temperature comprese tra -20 °C e +70 °C; la sua temperatura di conservazione è compresa tra -30 °C e +80 °C.
Il display LCD TFT da 3,4 pollici è un piccolo modulo di visualizzazione adatto a una varietà di applicazioni, tra cui
Dispositivi Internet of Things (IoT): adatti all'integrazione in dispositivi IoT come sistemi domestici intelligenti e sistemi di controllo industriale.
Dispositivi medici: Ideali per l'uso in defibrillatori portatili, pompe per l'insulina e altri dispositivi medici di monitoraggio e diagnostica.
Automatizzazione industriale: Perfetto per l'implementazione in sistemi di controllo delle macchine, sistemi di controllo dei processi e sistemi di monitoraggio all'interno dell'automazione industriale.
Gioco: ben adatto per l'integrazione in applicazioni di gioco come le console di gioco portatili.
Queste applicazioni rappresentano solo alcuni esempi dei diversi usi potenziali di un display TFT da 3,4 pollici.L'utilizzo specifico dipenderà dalle esigenze del prodotto e dalle caratteristiche e dalle prestazioni desiderate del display.
Caratteristiche
Informazioni sul prodotto
Prodotto: | 3Display TFT circolare da 0,4 pollici |
Risoluzione: | 800x800 pixel |
Interfaccia: | MIPI |
Direzione di visione: | IPS angolo di visione completo |
Controllo del driver: | FL7707 |
Numero di pin: | 30 pin |
Luminanza superficiale: | 1000 Cd/m2 (nits) |
Schermo tattile: | Pannello sensoriale capacitivo (CTP) opzionale |
Controller CTP: | HX8526-E30 |
In alto: | -20°C a +70°C |
Tst:: | -30°C a +80°C |
Collegamento: | ZIF |
Durata di vita del LED: | 40000 ore |
Rispetto: | Compliance REACH e RoHS |
3Display LCD TFT rotondo da 0,4 pollici 800x800 pixel per disegni di prodotti per applicazioni automobilistiche
Definizione del pin
Pin1 LEDA anodo LED
Pin2 LEDK1 Catodo LED
Pin3 LEDK2 LED catodo
Pin4 VCI alimentazione 2,8 ~ 3,3V
Pin5 IOVCC Fornitura di alimentazione 1.8V-2.0V
Segnali di ripristino LCM di PIN6 RESET
Pin7 TE Potenza di effetto lacerante
Pin8 PWM L'uscita di frequenza PWM per il controllo del driver LCD.
Pin9 GND Ground
Segnali di dati Pin10 D0P DSI-D0+
Pin11 D0N DSI-D0- segnali di dati
Pin12 GND Terreno
Segnali di dati DSI-D1+ di tipo Pin13 D1P
Segnali di dati DSI-D1
Pin15 GND Ground
Pin16 CLKP DSI-Clock+
Pin17 CLKN DSI-Clock-
Pin18 GND Terra
Segnali di dati Pin19 D2P DSI-D2+
Segnali di dati pin20 D2N DSI-D2
Pin21 GND Ground
Segnali di dati Pin22 D3P DSI-D3+
Segnali di dati DSI-D4-Pin23 D3N
Pin24 GND Ground
Pin25 TP_INT Tocco Interrotto
Pin26 TP_SDA Touch IIC Segnale di dati
Pin27 TP_SCL Touch IIC Segnale di orologio
Pin28 TP_RESET Segnale di ripristino tattile
Pin29 TP_VCI Touch
Pin30 TP_IOVCC Tocco

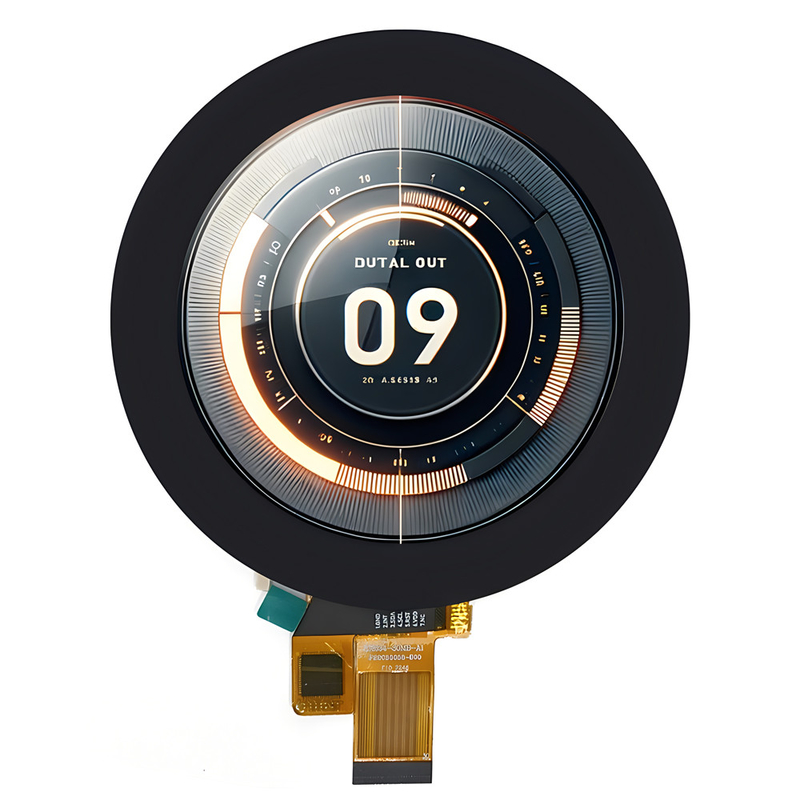

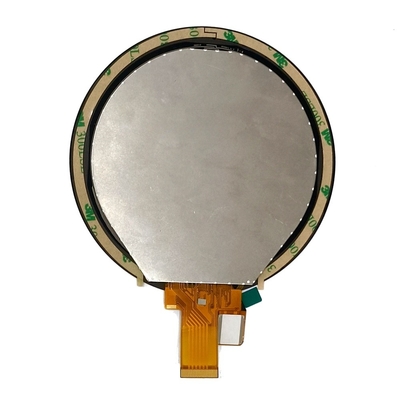

3Display LCD TFT rotondo da 0,4 pollici 800x800 pixel per l'immagine del prodotto per applicazioni automobilistiche
