1.27 pollici AMOLED Display Module UG-2896GDEAF11 SSD1351 Controller 128x96 Passive Matrix 30 Pins ZIF Connessione per dispositivi medici

1.27 pollici AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Matrice passiva 30 pin Connessione ZIF per dispositivi medici  Descrizione del prodotto

L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.Il display OLED UG-2896GDEAF11 è composto da 128 punti RGB x 96 punti individualiQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è l'interfaccia SPI, Parallel e I2C predefinita.

La dimensione dell'area attiva è di 1,27 ′′ diagonale con dimensione del modulo 33,70 × 26,90 × 1,60 (mm), dimensione dell'area attiva 25,708 × 19,28 (mm).Il display OLED da 27 pollici ha un IC SSD1351 integrato e vanta un elevato rapporto di contrasto 20,000: 1. la tensione di alimentazione logica varia da 1.65V-3.5V, il valore tipico è 3V. È grande per l'applicazione come dispositivo medico, sistema POS, biancheria, applicazioni domestiche,strumento industriale, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display di automobili, display di informazioni dinamiche, ecc.

Caratteristiche:

Voltaggio di alimentazione per il funzionamento ((VDD ): -0,3- 4 V
Tensione di alimentazione per i pin di I/O ((VDDIO): -0,3 - 4 V
Tensione di alimentazione per il display (VDDH): -0,3 - 15 V
Tempo di vita (80 cd/m2): 10.000 ore

> Tutte le tensioni di cui sopra sono basate su VSS = 0V.

> Quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.. “Optica e caratteristiche elettriche. “ Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.

> Gli intervalli di temperatura definiti non includono il polarizzatore.

> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. La configurazione del software segue la sezione 4.5 Inizializzazione. La fine della vita è specificata come il 50% della luminosità iniziale raggiunta.La durata media di funzionamento a temperatura ambiente è stimata con il funzionamento accelerato a temperature elevate.

1.27 pollici AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Matrice passiva 30 pin Connessione ZIF per dispositivi medici ProdottoDisegno

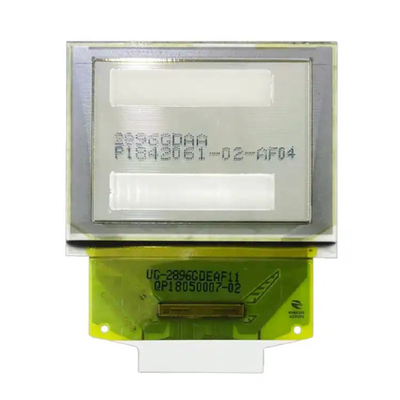

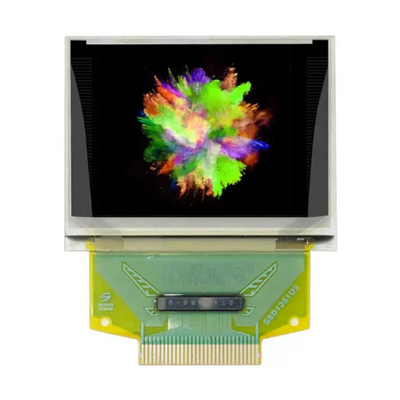

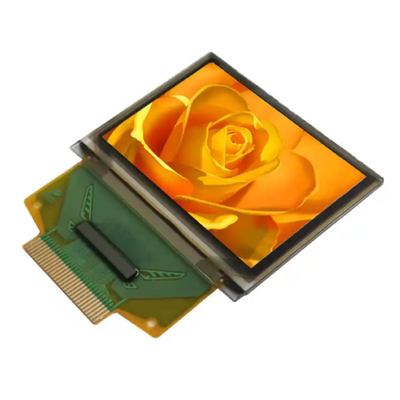

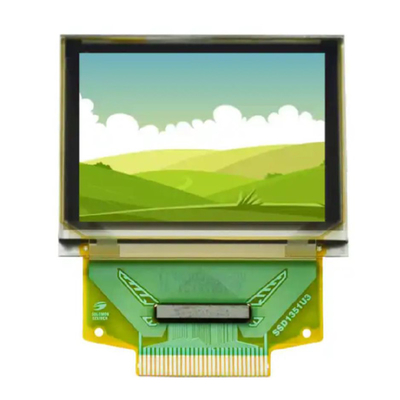

1.27 pollici AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Matrice passiva 30 pin Connessione ZIF per dispositivi medici ProdottoImmagine

Progettazione Precauzioni per il modulo di visualizzazione OEL

1) I valori massimi assoluti sono i valori che non possono essere superati per il modulo di visualizzazione OEL, e se questi valori vengono superati, può verificarsi un danno al pannello.
2) Per prevenire il malfunzionamento causato dal rumore, si deve prestare attenzione a soddisfare le specifiche VIL e VIH e, allo stesso tempo, a rendere il cavo della linea di segnalazione il più breve possibile.
3) Si consiglia di installare un'unità di prevenzione della corrente in eccesso (fusibili, ecc.) sul circuito di alimentazione (VDD). (valore raccomandato: 0,5A)
4) Prestare sufficiente attenzione per evitare che si verifichino interferenze acustiche reciproche con i dispositivi vicini.
5) Per quanto riguarda l'IME, adottare le misure necessarie sul lato delle attrezzature.
6) Al momento del fissaggio del modulo di visualizzazione OEL, fissare la sezione esterna dell'alloggiamento in plastica.
7) Se l'alimentazione del modulo di visualizzazione OEL viene interrotta forzatamente per errori quali la rimozione della batteria principale mentre il pannello di visualizzazione OEL è in funzione,Non possiamo garantire la qualità di questo modulo di visualizzazione OEL.
8) Il potenziale elettrico da collegare alla parte posteriore del chip IC deve essere il seguente: SSD1333
* La connessione (contatto) con qualsiasi altro potenziale diverso da quello sopra indicato può portare alla rottura dell' IC.


Tecnologia del driver AMOLED

A differenza di PMOLED, AMOLED è organizzato con 2 transistor e 1 condensatore (cioè 2T1C) in ogni unità pixel, che è il metodo di circuito di azionamento pixel più basilare di AMOLED,considerando la compensazione delle prestazioni come l'uniformità della luminositàOgni pixel dell'unità attiva è dotato di un transistor a pellicola sottile con funzione di commutazione.e ogni pixel è dotato di un condensatore di accumulo di carica, e il circuito di azionamento delle periferiche e la matrice di visualizzazione sono integrati sullo stesso substrato di vetro.rendendo più facile integrare e miniaturizzareInoltre, poiché il problema di connessione tra il circuito di azionamento periferico e lo schermo è risolto, il rendimento e l'affidabilità sono migliorati in una certa misura.La caratteristica eccezionale del driver attivo è che il circuito di azionamento a corrente costante è integrato sul display, e ogni pixel che emette luce corrisponde al suo transistor a film sottile per l'indirizzamento della matrice, e il driver che emette luce include il transistor a film sottile, il condensatore di accumulo di carica, ecc.

l'unità attiva è una modalità di azionamento statica, con effetto di memorizzazione, e può essere azionata con carico al 100%, che non è limitato dal numero di elettrodi di scansione,e può essere regolato in modo selettivo per ogni pixel indipendentemente, senza il problema del ciclo di lavoro, ed è facile raggiungere un'alta luminosità e una elevata risoluzione.Il conducente attivo può regolare in modo indipendente la scala dei grigi dei pixel rossi e blu con bassa luminosità, che è più favorevole alla realizzazione della colorazione OLED. I dispositivi di visualizzazione OLED hanno caratteristiche di diodo, quindi in linea di principio, sono azionamenti unidirezionali DC.a causa dello spessore della pellicola luminosa organica nell'intervallo nanometrico, la dimensione della superficie di emissione luminosa è generalmente superiore a 100 micron e il dispositivo ha caratteristiche capacitive evidenti.molti circuiti di azionamento adottano la modalità di azionamento di corrente costante in avanti e tensione costante inversa.

Nel prodotto effettivo, vari fattori che influenzano la qualità dell'immagine AMOLED sono più complessi, alcuni sono determinati fattori che svolgono un ruolo di primo piano, altri possono essere il risultato di una varietà di fattori,per i fattori che portano al deterioramento della qualità dell'immagine AMOLED, l'industria ha studiato una varietà di tecnologie di compensazione dell'azionamento e il corrispondente circuito di compensazione, che possono essere approssimativamente suddivisi in metodo di compensazione della tensione,metodo di compensazione corrente, metodo di compensazione digitale dell'unità, metodo di compensazione esterna, ecc. Rispetto alla tecnologia di processo e alla tecnologia delle apparecchiature per migliorare il deterioramento della qualità dell'immagine AMOLED,i mezzi di miglioramento del circuito sono più efficientiLa tecnologia di compensazione del driver è il punto chiave e difficile del driver AMOLED, ed è anche la caratteristica speciale del driver AMOLED rispetto al driver LCD TFT.
